Цена по запросуАКИП-4501
Измеритель нелинейных искажений АКИП-4501 используется специалистами в сфере разработки и ремонта РЭА для определения коэффициента гармоник сигналов, излучаемых радиотехническими и электронными устройствами. С их помощью выполняются замеры низкочастотных сигналов во время проверки звукового оборудования, передатчиков и других радиоприборов. Прибор относится к категории универсальных, то есть позволяет выполнять замеры нелинейных искажений, а также напряжения и частоты сигнала.
- Диапазон частот: 20 Гц … 20 кГц
- Входное сопротивление: 100 кОм
- Диапазон измерений КНИ: 0,01 % ... 50 %
- Диапазон входных напряжений: 100 мВ скз … 300 В скз
- Погрешность измерения коэффициента гармоник: ±(0,1хK + 0.03)% где К – измеренное значение коэффициента нелинейных искажений, %
Назначение
Измеритель нелинейных искажений АКИП-4501 используется специалистами в сфере разработки и ремонта РЭА для определения коэффициента гармоник сигналов, излучаемых радиотехническими и электронными устройствами. С их помощью выполняются замеры низкочастотных сигналов во время проверки звукового оборудования, передатчиков и других радиоприборов. Прибор относится к категории универсальных, то есть позволяет выполнять замеры нелинейных искажений, а также напряжения и частоты сигнала.
Описание
Измеритель нелинейных искажений АКИП-4501 используется специалистами в сфере разработки и ремонта РЭА для определения коэффициента гармоник сигналов, излучаемых радиотехническими и электронными устройствами. С их помощью выполняются замеры низкочастотных сигналов во время проверки звукового оборудования, передатчиков и других радиоприборов.
Прибор относится к категории универсальных, то есть позволяет выполнять замеры нелинейных искажений, а также напряжения и частоты сигнала. Благодаря этому, нет необходимости использовать другие радиоизмерительные устройства . За счет многофункциональности специалист может увеличить скорость выполнения повседневных задач.

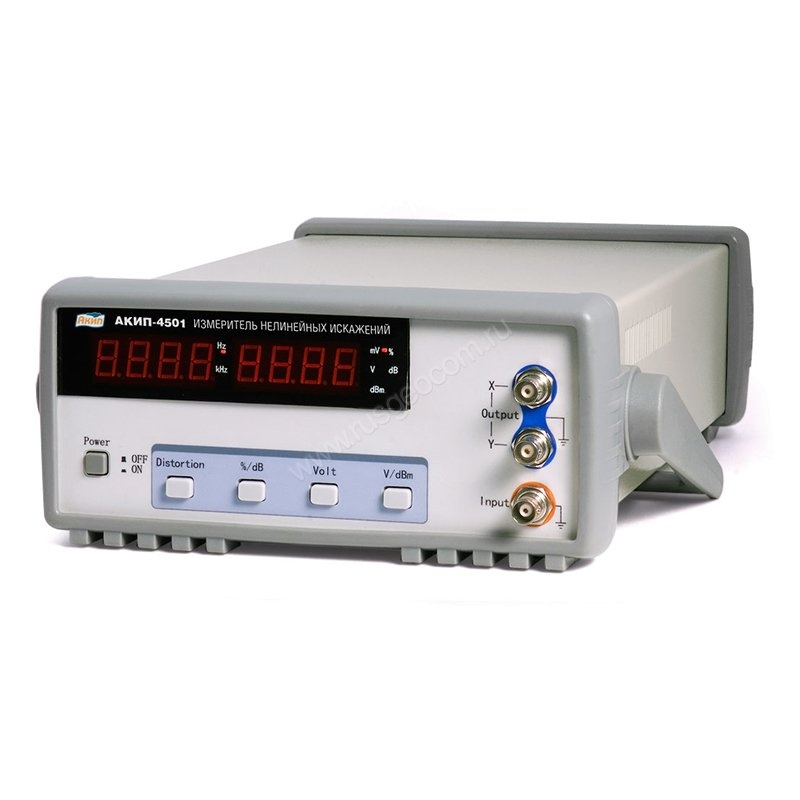

Для отображения нужных показателей используются вакуумно-флуоресцентные экраны. На передней панели измерителя нелинейных искажений АКИП-4501 установлено два цифровых блока, что обеспечивает удобное считывание показателей без переключения режимов отображения. При необходимости устройство подключается к осциллографу и передает на него сигнал для отображения на экране фигур Лиссажу.
Для управления режимами работы устройства используются механические кнопки на передней панели. Кроме того, здесь же расположены разъемы для подключения тестируемых устройств. Такая компоновка облегчает коммутацию и позволяет удобно организовать рабочее пространство на столе. Цветная маркировка разъемов исключает ошибки при подключении.
Другие особенности:
Измерение гармоник - в диапазоне от 20 Гц до 20 кГц.
Измерение частот - в диапазоне 10 Гц 200 кГц.
Погрешность при измерении - от 0,1 хК.
Купить измеритель нелинейных искажений АКИП-4501, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | 20 Гц … 20 кГц |
| Входное сопротивление | 100 кОм |
| Диапазон измерений КНИ | 0,01 % ... 50 % |
| Диапазон входных напряжений | 100 мВ скз … 300 В скз |
| Погрешность измерения коэффициента гармоник | ±(0,1хK + 0.03)% где К – измеренное значение коэффициента нелинейных искажений, % |
Итог
АКИП-4501 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
