Цена по запросуАКИП 9501
Преимущества обучающего радиокомплекта АКИП-9501: Тренировочный радиокомплект АКИП-9501 представляет собой набор элементов тракта РЭА в составе готовых узлов, модулей и волноводных устройств 3-х сантиметрового диапазона. Радиокомплект является удобным средством обучения, позволяющим наглядно демонстрировать студентам особенности передачи частоты и распространения радиосигнала в микроволновом диапазоне. Рабочий диапазон моделирования РЭА составляет: 8 ГГц…12,4 ГГц.
- Размеры: 10,16 x 22,86 x 100 мм
- Диапазон частот: 8,2 ГГц – 12,4 ГГц
- Усиление: ≥ 14 дБ
- Частотный диапазон: 8,2 – 12,4 ГГц
- Мощность: 15 мВт
Назначение
Преимущества обучающего радиокомплекта АКИП-9501: Тренировочный радиокомплект АКИП-9501 представляет собой набор элементов тракта РЭА в составе готовых узлов, модулей и волноводных устройств 3-х сантиметрового диапазона. Радиокомплект является удобным средством обучения, позволяющим наглядно демонстрировать студентам особенности передачи частоты и распространения радиосигнала в микроволновом диапазоне. Рабочий диапазон моделирования РЭА составляет: 8 ГГц…12,4 ГГц.
Описание
Преимущества обучающего радиокомплекта АКИП-9501:

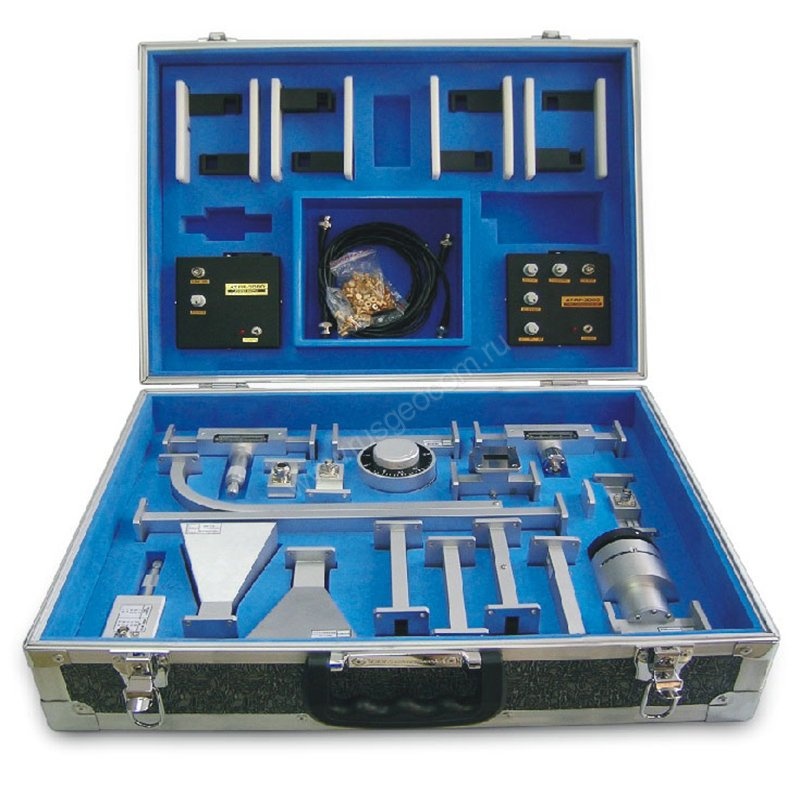

Тренировочный радиокомплект АКИП-9501 представляет собой набор элементов тракта РЭА в составе готовых узлов, модулей и волноводных устройств 3-х сантиметрового диапазона. Радиокомплект является удобным средством обучения, позволяющим наглядно демонстрировать студентам особенности передачи частоты и распространения радиосигнала в микроволновом диапазоне.
Рабочий диапазон моделирования РЭА составляет: 8 ГГц…12,4 ГГц.
Тренировочный комплект АКИП-9501 позволяет на простых примерах изучить микроволновый диапазон частот, как наиболее перспективный в области телекоммуникаций при передаче сигнала на большие расстояния. Высокая степень помехозащищенности микроволн делает этот диапазон частот лучшим для телекоммуникаций и передачи сигнала по воздуху на большие расстояния
Построение экспериментов базируется на основных моментах функционирования РЭА: генерация СВЧ сигнала, передача через антенну или прохождение в радиотракте (волноводном, коаксиальном), приём в ресивере, детектирование сигнала и др.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Размеры | 10,16 x 22,86 x 100 мм |
| Диапазон частот | 8,2 ГГц – 12,4 ГГц |
| Усиление | ≥ 14 дБ |
| Частотный диапазон | 8,2 – 12,4 ГГц |
| Мощность | 15 мВт |
| КСВН | 1,5 |
| Рабочая частота | 8,2 ГГц -12,4 ГГц |
| Направленность | 20 дБ |
| Тип модулирующего сигнала | Меандр, импульс |
| Глубина пробника внутри волновода | 3 мм |
| Перемещение пробника | 40 мм |
| Номинальное ослабление | 20 ± 5 дБ и 6 дБ |
| Тип регулировки | Подстроечный винт |
| Диапазон регулировки КСВН | 20 – 1,06 |
| Диапазон ослаблений | 0 – 20 дБ ± 4 дБ |
| Коэффициент связи | 10 дБ ± 2 дБ |
| КСВН дополнительной линии | ≤1,3 |
| Коэффициент рассеяния | ≤2 |
| Частота | 9 – 11 ГГц |
Итог
АКИП 9501 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
