Цена по запросуАКИП 9503
Преимущества обучающего радиокомплекта АКИП-9503: АКИП-9503 представляет собой обучающий радиокомплект в составе набора типовых модулей и блоков. Он является удобным средством, позволяющим наглядно демонстрировать студентам базовые процессы в радиочастотных трактах и устройствах ВЧ и СВЧ диапазона с использованием коаксиальных и волноводных трактов. Рабочий диапазон моделирования РЭА составляет: 9 кГц…3 ГГц .
- Диапазон частот: 0,5 – 3 ГГц
- Полоса пропускания: 500 МГц
- Усиление: > 40 дБ
- Чувствительность: 0,15 мВ/мВт
- Мощность: ≥5 дБм
Назначение
Преимущества обучающего радиокомплекта АКИП-9503: АКИП-9503 представляет собой обучающий радиокомплект в составе набора типовых модулей и блоков. Он является удобным средством, позволяющим наглядно демонстрировать студентам базовые процессы в радиочастотных трактах и устройствах ВЧ и СВЧ диапазона с использованием коаксиальных и волноводных трактов. Рабочий диапазон моделирования РЭА составляет: 9 кГц…3 ГГц .
Описание
Преимущества обучающего радиокомплекта АКИП-9503:

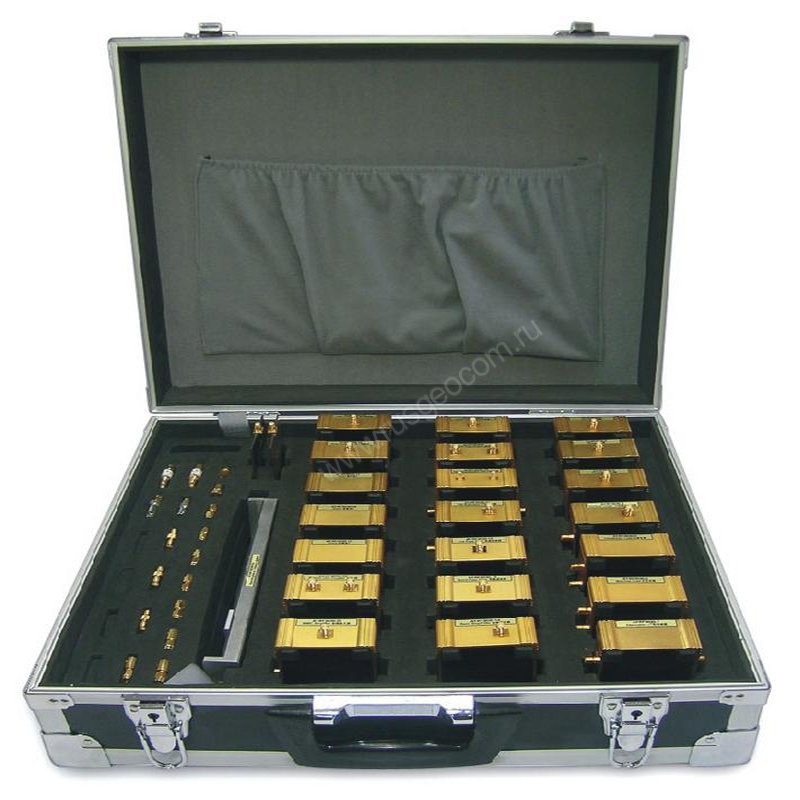

АКИП-9503 представляет собой обучающий радиокомплект в составе набора типовых модулей и блоков. Он является удобным средством, позволяющим наглядно демонстрировать студентам базовые процессы в радиочастотных трактах и устройствах ВЧ и СВЧ диапазона с использованием коаксиальных и волноводных трактов. Рабочий диапазон моделирования РЭА составляет: 9 кГц…3 ГГц .
Микрополосковая конструкция сменных модулей и блоков, включает в себя внешнее прозрачное покрытие из оргстекла для визуального наблюдения всех элементов и внутренних цепей во время работы собранного устройства.
Радиокомплект способствует глубокому пониманию учащимися физических явлений, обеспечивает системный подход в освоении базовых принципов генерации и передачи радиочастотных сигналов, понимании основ работы РЭА и измерительного оборудования. АКИП-9503 формирует устойчивые практические навыки моделирования линий передачи, стимулирует успешное усвоение учебного материала, закрепление полученных теоретических знаний в ходе натурных стендовых экспериментов.
Комплект АКИП-9503 позволяет реально проникнуть в сущность волновых физических явлений, временных и частотных измерений, на практике приобщиться к основам построения трактов распространения радиоволн (линий передачи), изучить способы практической реализации устройств детектирования и приема сигналов (антенны, ВЧ/СВЧ модули и блоки, устройства сопряжения), а также другие фундаментальные понятия. В конечном итоге – уяснить, как на практике использовать все эти сложные и важные элементы построения современной РЭА и измерительных приборов.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | 0,5 – 3 ГГц |
| Полоса пропускания | 500 МГц |
| Усиление | > 40 дБ |
| Чувствительность | 0,15 мВ/мВт |
| Мощность | ≥5 дБм |
| Сопротивление | 200 Ом (Открытая, короткозамкнутая, несогласованная) |
| КСВН | 1,7 |
| Рабочая частота | 60 МГц |
| Полоса частот | 0 – 3000 МГц |
| КСВ | 1,05 |
| Изоляция | ≥ 10 дБ |
| Частотный отклик | 0,6 дБ |
| Направленность | ≥ 3 дБ |
| Коэффициент модуляции | 30% - 90% |
| Ослабление | 10 ± 1 дБ |
| Тип модулирующего сигнала | Меандр 1 кГц |
| Управляющее напряжение | 0-20 В |
| Согласованная нагрузка | 50 Ом |
| Тупиковая нагрузка | 50 Ом – 100+j80 Ом |
| Средняя частота | 2050 ± 50 МГц |
| Потери передачи | ≤ 3 дБ |
| Потери изолятора | ≥15 дБ |
| Переходное ослабление | 10 ± 1 дБ |
| Вносимые потери | ≤ 7 дБ |
| Развязка | ≥20 дБ |
| Уровень усиления | ≥ 5 дБ |
| Диапазон частот RF/LO | 200 – 3000 МГц |
| Диапазон промежуточных частот | 50-1000 МГц |
| Потери | 20 дБ |
| Перемещаемая дистанция | ≥ 170 мм |
| Частота | 1300 - 2350 МГц |
Итог
АКИП 9503 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
