Цена по запросуАКИП-9803/7
Логопериодическая измерительная антенна АКИП-9803/7 – представляет собой полностью самостоятельный, высокоточный измерительный прибор с известными техническими характеристиками, используемый с радиоизмерительным оборудованием. Благодаря тому, что в сопроводительной документации указаны параметры этого оборудования, специалисты могут увеличить точность измерений за счет исключения погрешностей, вызванных разными техническими параметрами прибора. Антенна этой серии изготовлена с использованием…
- Диапазон частот: от 680 МГц до 25 ГГц
- Усиление: 5 дБи
- КСВН: < 1:2,5
- Разъем для подключения: SMA
- Импеданс: 50 Ом
Назначение
Логопериодическая измерительная антенна АКИП-9803/7 – представляет собой полностью самостоятельный, высокоточный измерительный прибор с известными техническими характеристиками, используемый с радиоизмерительным оборудованием. Благодаря тому, что в сопроводительной документации указаны параметры этого оборудования, специалисты могут увеличить точность измерений за счет исключения погрешностей, вызванных разными техническими параметрами прибора. Антенна этой серии изготовлена с использованием сверхтонкой тефлоновой основы с позолоченным покрытием.
Описание
Логопериодическая измерительная антенна АКИП-9803/7 – представляет собой полностью самостоятельный, высокоточный измерительный прибор с известными техническими характеристиками, используемый с радиоизмерительным оборудованием. Благодаря тому, что в сопроводительной документации указаны параметры этого оборудования, специалисты могут увеличить точность измерений за счет исключения погрешностей, вызванных разными техническими параметрами прибора.
Антенна этой серии изготовлена с использованием сверхтонкой тефлоновой основы с позолоченным покрытием. Это существенно расширяет измерительные возможности прибора и полосу частот, в которой может работать оборудование. Благодаря этому логопериодическая антенна может быть использована для поиска высокочастотных электромагнитных сигналов военного и спутникового оборудования. С помощью логопериодической измерительной антенны АКИП-9803/7 можно локализовать места нахождения радиозакладок, передающих сигнал на сверхвысокой частоте.

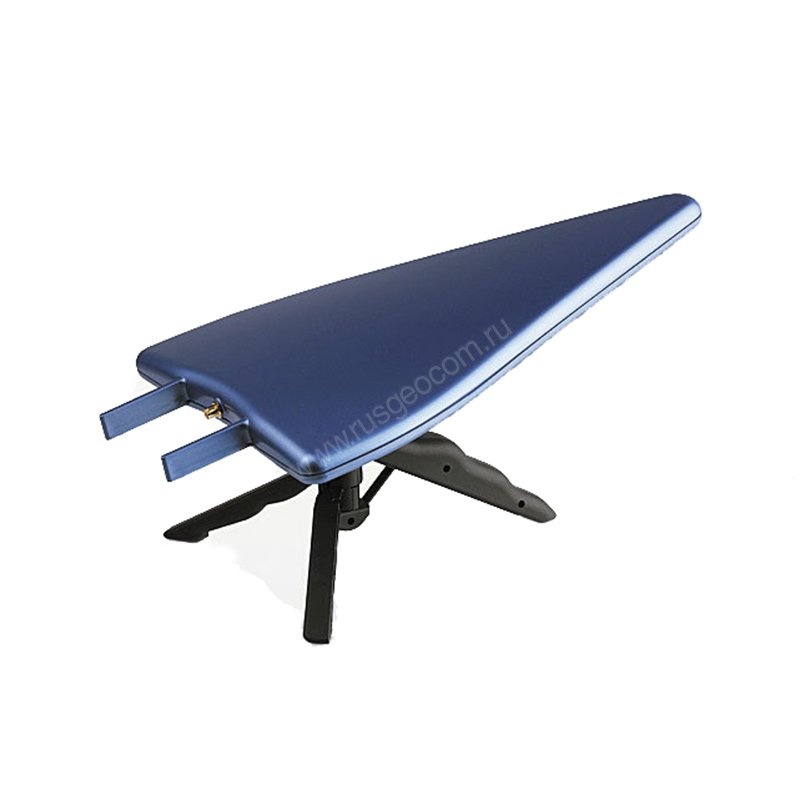

Антенна имеет компактные размеры и эргономичную форму и выполнена в сверхпрочном корпусе. Благодаря этому ее можно использовать и в радиоэлектронной лаборатории, и в полевых условиях. Для облегчения работы специалистов она комплектуется небольшим раскладным штативом, который позволяет установить аксессуар в любом месте на горизонтальную поверхность.
Технические особенности устройства:
Минимальная частота воспринимаемого электромагнитного сигнала 680 МГц.
Верхняя граница частоты 25 ГГц.
Мощность 100 Вт (400 МГц).
487 калибровочных точек с шагом в 50 МГц.
Купить логопериодическую измерительную антенну АКИП-9803/7, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | от 680 МГц до 25 ГГц |
| Усиление | 5 дБи |
| КСВН | < 1:2,5 |
| Разъем для подключения | SMA |
| Импеданс | 50 Ом |
| Точки калибровки | 487 (шаг 50 МГц) |
| Максимальная входная мощность | 100 Вт (400 МГц) |
Итог
АКИП-9803/7 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
