Назначение

Биконическая измерительная антенна АКИП-9807/1 дает возможность выполнять проверку объекта на работоспособность в условиях сильных радиочастотных помех. Устройств работает совместно с другими радиоизмерительными приборами. Специалисты используют биконическую измерительную антенну этой модели для ЭМС-тестов, то есть испытаний устройств на электромагнитную совместимость.

Описание

Биконическая измерительная антенна АКИП-9807/1 дает возможность выполнять проверку объекта на работоспособность в условиях сильных радиочастотных помех. Устройств работает совместно с другими радиоизмерительными приборами.

Специалисты используют биконическую измерительную антенну этой модели для ЭМС-тестов, то есть испытаний устройств на электромагнитную совместимость. Благодаря антенне можно провести тесты на соответствие конкретных моделей РЭА стандартам, действующим в России или в других странах мира.

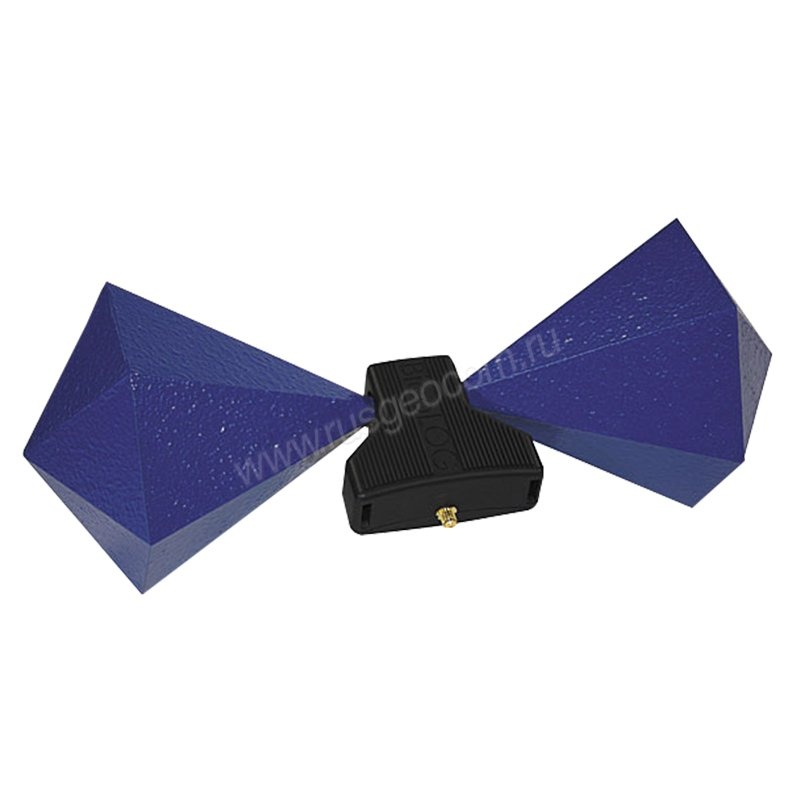

Конструктивно антенна представляет собой два закрытых конуса, соединенных друг с другом вершинами. Особенность антенны состоит в том, что электромагнитное возбуждение происходит внутри пространства, ограниченного краями конуса. Волна, излучаемая биконической измерительной антенной АКИП-9807/1, направляется перпендикулярно центральным осями конусов.

Антенна поставляется в комплекте с документацией, где отражены данные для ее калибровки. Это дает возможность точно откалибровать подключаемое измерительное оборудование и избежать погрешностей, связанных с работой самого излучающего оборудования.

Прибор имеет компактные габариты и подходит для использования в мобильных условиях и в лаборатории. Антенна отличается повышенной прочностью и имеет универсальный разъем, позволяющий подключать разные измерительные устройства.

Технические особенности антенны:

Частотный диапазон 50-700 МГц.

Входная мощность до 1 Вт.

Усиление -29-1 дБи.

Коэффициент полезного действия от 20 до 33 дБ/м.

Купить биконическую измерительную антенну АКИП-9807/1, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
