Цена по запросуАКИП-9808/2
Логопериодическая измерительная антенна АКИП-9808/2 – частотно независимый измерительный прибор, который используется для решения широкого спектра задач в сфере разработки радиоэлектронных устройств, а также проверки правильности их работы. Антенна представляет собой конструкцию открытого типа с двумя продольными стержнями, к которым крепятся боковые элементы. Измерительный прибор позволяет фиксировать излучение в широком частотном диапазоне и точно локализовать места нахождения источников…
- Диапазон частот: 20 МГц - 6 ГГц
- Усиление: 8 дБи
- КСВН: < 2:1
- Разъем для подключения: N
- Импеданс: 50 Ом
Назначение
Логопериодическая измерительная антенна АКИП-9808/2 – частотно независимый измерительный прибор, который используется для решения широкого спектра задач в сфере разработки радиоэлектронных устройств, а также проверки правильности их работы. Антенна представляет собой конструкцию открытого типа с двумя продольными стержнями, к которым крепятся боковые элементы. Измерительный прибор позволяет фиксировать излучение в широком частотном диапазоне и точно локализовать места нахождения источников электромагнитного излучения.
Описание
Логопериодическая измерительная антенна АКИП-9808/2 – частотно независимый измерительный прибор, который используется для решения широкого спектра задач в сфере разработки радиоэлектронных устройств, а также проверки правильности их работы.

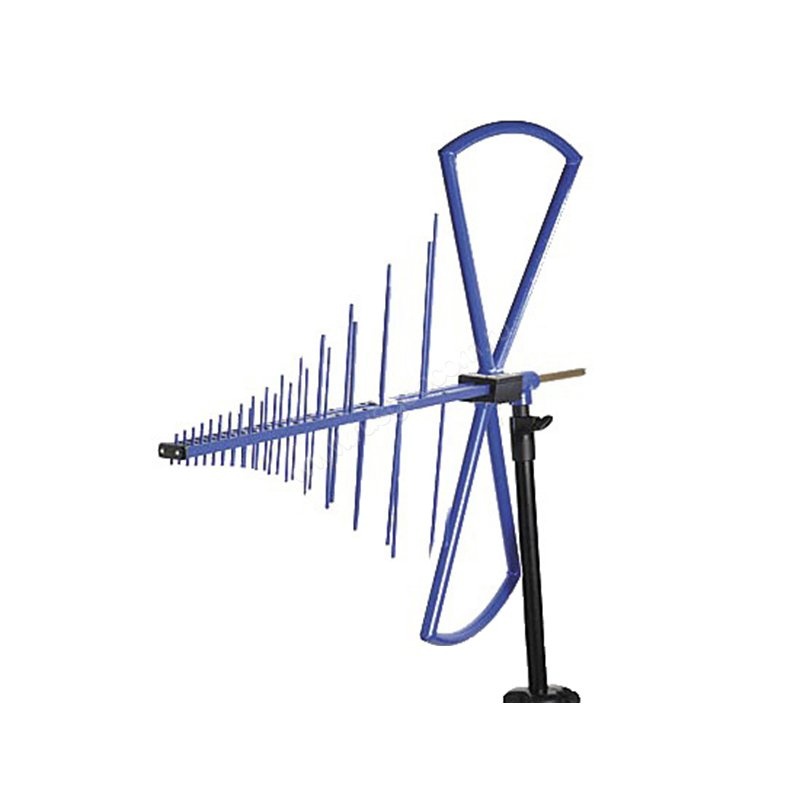

Антенна представляет собой конструкцию открытого типа с двумя продольными стержнями, к которым крепятся боковые элементы. Измерительный прибор позволяет фиксировать излучение в широком частотном диапазоне и точно локализовать места нахождения источников электромагнитного излучения. С помощью этой антенны можно выполнять поиск скрытых радиоэлектронных устройств, в том числе военных, приборов спутниковой связи, радаров, спрятанных устройств для снятия информации.
Логопериодическая антенна может использоваться в лаборатории и в полевых условиях. Для ее установки и позиционирования в нужном направлении используется штатив, который идет в комплекте поставки. Чтобы исключить повреждение логопериодической измерительной антенны АКИП-9808/2 при переноске, она укладывается в кейс с амортизирующим слоем.
Антенна совместима с большим количеством радиоизмерительного оборудования, которым пользуются специалисты в сфере разработки РЭА и контроля за правильностью использования таких устройств. Для подключения оборудования используется разъем типа N.
Технические особенности:
Нижняя граница частотного диапазона 20 МГц.
Верхняя граница диапазона частот 6 ГГц.
Напряженность электрического поля 10 В/м.
5970 точек калибровки с промежутком 1 МГц.
Купить логопериодическую измерительную антеннуАКИП-9808/2, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | 20 МГц - 6 ГГц |
| Усиление | 8 дБи |
| КСВН | < 2:1 |
| Разъем для подключения | N |
| Импеданс | 50 Ом |
| Точки калибровки | 5970 (шаг 1 МГц) |
| Максимальная входная мощность | 310 Вт |
| Максимальная напряженность электрического поля | 10 В/м |
| Погрешность | 0,3 дБ |
Итог
АКИП-9808/2 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
