Назначение

Аппарат предназначен для определения пустот методом Ригдена в минеральном порошке, в соответствии с требованиями ПНСТ 122–2016. Аппарат состоит из опорной плиты на которую с помощью резьбы крепятся направляющие стойки. По направляющим стойкам двигается падающий блок.

Описание

Аппарат предназначен для определения пустот методом Ригдена в минеральном порошке, в соответствии с требованиями ПНСТ 122–2016.

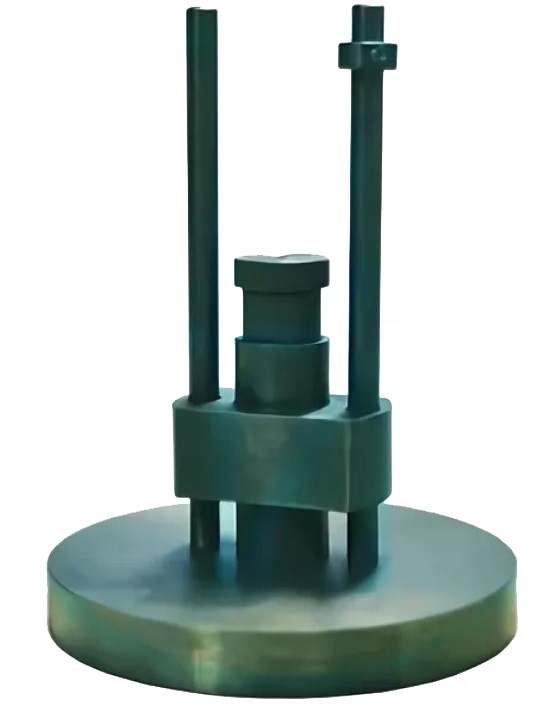

Аппарат состоит из опорной плиты на которую с помощью резьбы крепятся направляющие стойки. По направляющим стойкам двигается падающий блок. Поршень вставляется в полость падающего блока.

На одной из стоек закреплён ограничитель подъема падающего блока, точность падения падающего блока обеспечивается проточкой на направляющей стойке.

При проведении испытаний в падающий блок засыпается минеральный порошок для уплотнения.

Для совершения процесса уплотнения падающий блок с порошком, вместе споршнем поднимается до ограничителя и отпускается.

Технические характеристики:

Тип аппарата - переносной

Диаметр поршня - 25 + 3 мм

Масса поршня - 350 + 1 г.

Внутренний диаметр полости падающего блока25 + 1 мм

Глубина внутренней полости падающего блока - 65 + 5 мм

Диаметр уплотнительного диска - 149,5 + 0,1 мм

Высота падения блока - 102 + 0,1 мм

Масса поршня и падающего блока - 875 + 25 г.

Габаритные размеры (Диаметр х Высота), не более - 150 х 195 мм

Масса аппарата - не более 4 кг

Комплектация

Поршень. Падающий блок. Опорная плита с направляющими стойками. Фиксатор с винтом. Паспорт
