Назначение

СТАНДАРТЫ: ГОСТ Р 58401.11-2019 / AASHTO T321 / ASTM 03 / ASTM-D7460 / EN 12697-24 D / EN 12697-26 B Серво-пневматическая система для испытаний на 4-х точечный изгиб (4PB) – это система с цифровым управлением, обеспечивающая нагружающие колебания образца с частотой до 60 Гц. 4PB-система может функционировать в режимах контроля синусоидальной деформации или синусоидального нагружения при испытаниях: жесткость при изгибе; модуль упругости; усталостное сопротивление асфальтобетонных балочек (призм). ТЕХНИЧЕСКОЕ ОПИСАНИЕ: - Образец надежно закрепляется зажимами с шаровыми опорами с помощью серводвигателей, обеспечивающих заданное усилие, которое регулируется изменением тока.

Описание

СТАНДАРТЫ: ГОСТ Р 58401.11-2019 / AASHTO T321 / ASTM 03 / ASTM-D7460 / EN 12697-24 D / EN 12697-26 B

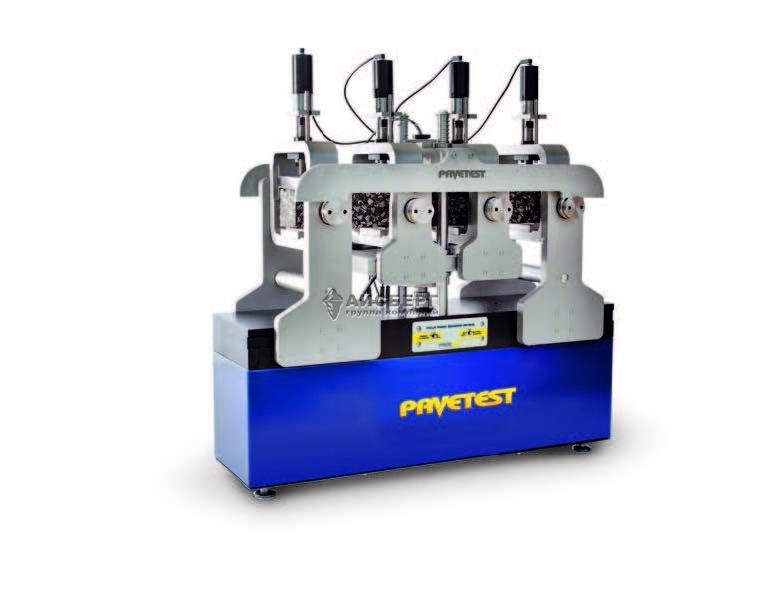

Серво-пневматическая система для испытаний на 4-х точечный изгиб (4PB) – это система с цифровым управлением,

обеспечивающая нагружающие колебания образца с частотой до 60 Гц. 4PB-система может функционировать в режимах

контроля синусоидальной деформации или синусоидального нагружения при испытаниях: жесткость при изгибе; модуль

упругости; усталостное сопротивление асфальтобетонных балочек (призм).

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

- Образец надежно закрепляется зажимами с шаровыми

опорами с помощью серводвигателей, обеспечивающих

заданное усилие, которое регулируется изменением тока.

- Крепежные хомуты на образце имеют люфт,

обеспечивающий свободную деформацию образца и

приложение/измерение нагрузки.

- Маркировка на площадках зажимов позволяет легко

позиционировать образец перед закреплением.

- Серво-пневматическая система с нижним приводом имеет

высокопроизводительный сервоклапан, управляемый ПИД-

регулятором с адаптивным управлением, обеспечивающим

заданные параметры в течение испытания.

- Для измерения нагрузки используется низкопрофильный

датчик нагружения, а соосный с приводом датчик
