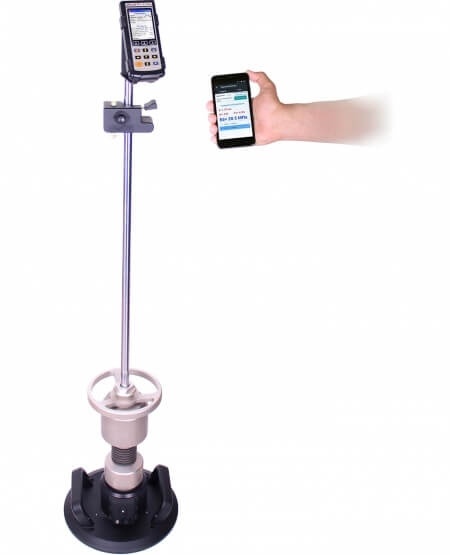

Прибор используют для определения несущей способности подстилающих грунтов, грунтовых оснований дорог и несущих слоёв. Его принцип действия основан на методе падающего груза (методе штампа), описанного в стандарте СТ СЭВ 5497-86. Динамический плотномер грунта ДПГ-1.2 внесён в Государственный реестр средств измерений.
Преимущества
- Плотномер грунта ДПГ-1.2 соответствует нормативным документам TP BF-STB Part B 8.3 (German Road Standard), ASTM E2835-11, благодаря чему при обработке полученных данных можно использовать известные методики и рекомендации, опирающиеся на этот стандарт
- Широкополосный вибродатчик с высоким соотношением сигнал/шум
- Реальная абсолютная погрешность измерения виброперемещения не превышает ±0,02 мм в диапазоне 0,1-1,0 мм, относительная погрешность ±2 % - в диапазоне 1,0-2,0 мм
- Разъемная конструкция ударной установки повысила мобильность и удобство эксплуатации прибора
- Шаровое опирание ударного устройства на круглый штамп позволило исключить влияние случайных угловых смещений ударного устройства в момент сброса груза
- Калибровка плотномера грунта производится на ударном стенде, полностью имитирующем реальные условия эксплуатации
- 2 интерфейса связи: проводной и беспроводной
- Дальность устойчивого Bluetooth-соединения - не менее 5 м
- Модуль GPS
Технические характеристики
| Диапазон измерения динамического модуля упругости, МН/м2 | 10...250 |
| Пределы погрешности измерения модуля упругости, % | ±(0,02Ed+50/Ed+2) |
| Диапазон измерения усадки, мм | 0,1...2,0 |
| Пределы погрешности измерения усадки, мм, не более | ±(0,03So+0,01) |
| Пределы допускаемой относительной погрешности измерения силы, % | ±3 |
| Амплитуда ударного усилия, кН | 7 |
| Ширина ударного импульса, мс | 18±2 |
| Относительная погрешность воспроизведения амплитуды ударного усилия в серии, % | 1 |
| Диаметр штампа, мм | 300 |
| Габаритные размеры прибора h x ø, мм | 1475х300 |
| Масса прибора, кг, не более | 33 |
| Диаметр штампа, мм | 300 |
| Масса груза, кг | 10 |
