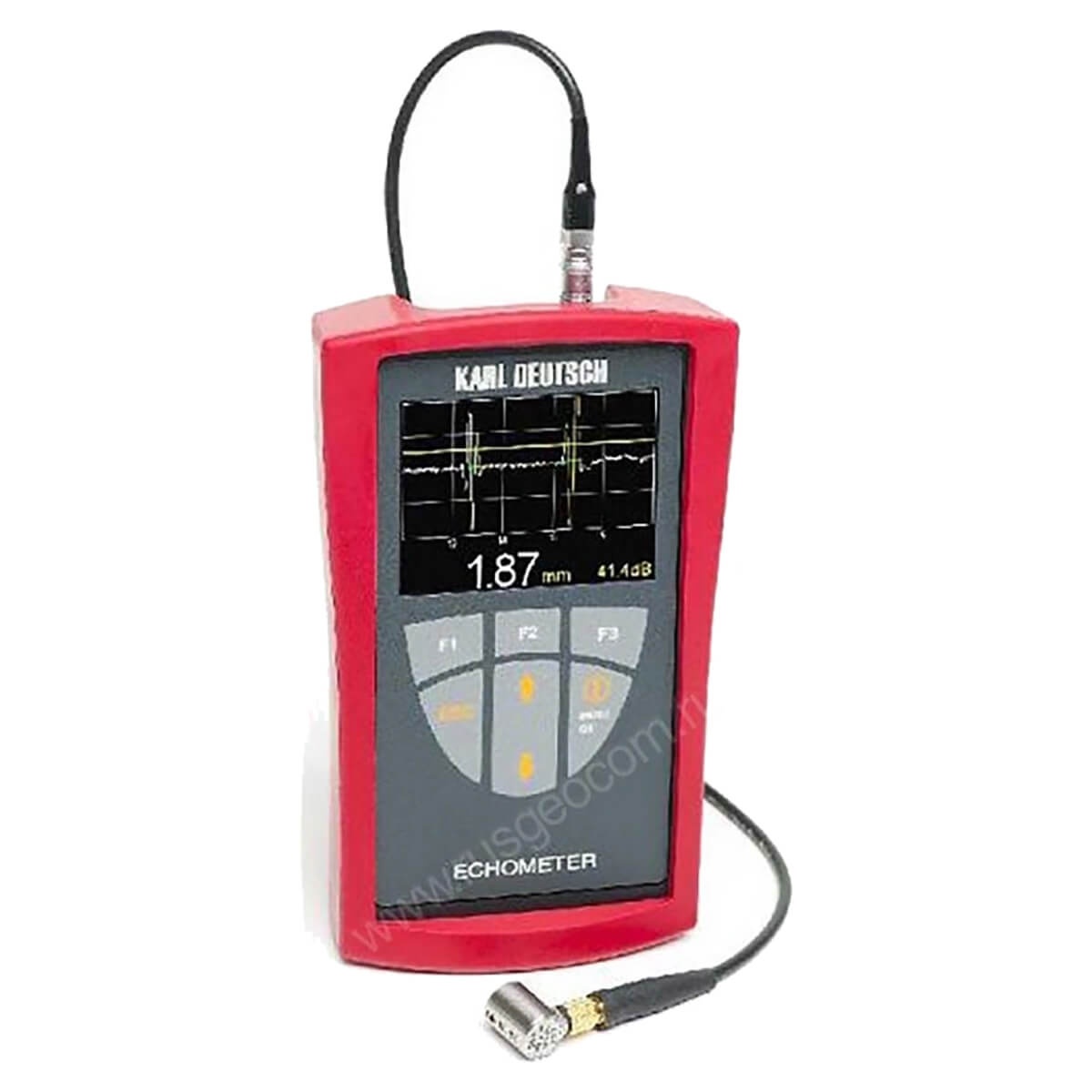

ECHOTEST 1077 DATA - толщиномер ультразвуковой

Высокопрецизионный ультразвуковой толщиномер ECHOTEST 1077 DATA с A-сканом. Новый ECHOTEST 1077 DATA с A-сканом обеспечивает высокоточные значения измерений с погрешностью измерения до 0,01 мм. Используются многократные измерения эхо-сигналов, а также одноэлементные прямые ПЭП с линией задержки и без нее.

Коротко по сути

Размер: 135 x 82 x 32 мм
Хранение данных: данные сгруппированы по 5 (стандартная комплектация) или 25 (с программным расширением “Matrix + B-скан + Расширенное хранилище) группам данных, в каждой группе хранятся до 999 пок
Частота измерений: 100 Гц
Размер дисплея: 50 x 37 мм
Разрешение дисплея: 240 x 320 пикселей

Назначение

Описание

Отображение ультразвукового сигнала с высоким разрешением A-скана особенно полезно для материалов с плохой пропускаемостью звука, чтобы оптимально настроить параметры измерения, такие как диапазон измерения и оценка полярности сигнала.

Важным дополнением является программное расширение, включающее в себя:

Матричная память (с точным определением и локализацией слабых мест)

B-скан (для отображения поперечного сечения контролируемого материала)

Расширенное хранилище (25 групп данных по 999 значений)

В данном высокопрецизионном ультразвуковом толщиномере официально реализовано измерение скорости ультразвука в материале, что может помочь определить качество контролируемого материала.

Ключевые характеристики

Автоматическое распознавание датчика

Дисплей A-скан для отображения эхо-сигнала

Диапазон измерения от 0,25 до 500 мм (в зависимости от датчика, свойств материала и режима работы)

Контроль предельного значения

Автоматическая подстройка усиления (AGC)

Компенсация затухания УЗ сигнала в материале с возрастанием глубины с помощью автоматической временной регулировки усиления (ATCG) (Коэффициент усиления индивидуален для каждой глубины)

Функция AutoMax для эффективного подавления интерференционных эхо-сигналов

Измерения через покрытие, а также измерение коррозии материала

Цветной дисплей высокого разрешения с разрешением 320 x 240 пикселей

Единицы измерения: мм, дюйм, м / с, дюйм / мкс, мкс

Разрешение: 0,1 мм / 0,01 мм / 0,001 мм

Диапазон измерения скорости звука: 100 - 19 999 м /с

Возможно хранение 20 различных конфигураций

Память и статистический анализ

Купить толщиномер ECHOTEST 1077 DATA, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

Параметр	Значение
Размер	135 x 82 x 32 мм
Хранение данных	данные сгруппированы по 5 (стандартная комплектация) или 25 (с программным расширением “Matrix + B-скан + Расширенное хранилище) группам данных, в каждой группе хранятся до 999 пок
Частота измерений	100 Гц
Размер дисплея	50 x 37 мм
Разрешение дисплея	240 x 320 пикселей
Погрешность измерений	±0,02 мм
Диапазоны измерений толщины стенки	от 0.25 мм до 500 мм (в зависимости от датчика и режима работы)
Разрешение прибора при измерении толщины стенки	0.1 мм, 0.01 мм, 0.001 мм, 0.0001 дюйма, 0.001 мк с (выбираемое разрешение)
Разрешение прибора при измерении скорости звука	1 м/с, 0.1 м/с и 1 дюйм/с (выбираемое разрешение)
Индикатор уровня заряда аккумулятора	индикатор уровня заряда с дополнительными звуковыми и визуальными оповещениями
Тип измерений	ЗИ-ЭХО
Возможность измерений через покрытие	есть
Диапазон измерений толщины стенки через покрытие	от 0,2 до 300 мм
Автоматическая инициализация ПЭП	есть
Калибровка скорости УЗК	есть, автоматическая по известной толщине
Многоточечная калибровка	есть
Автоматическая подстройка усиления	есть
Автоматическая временная регулировка чувствительности	есть
Возможность работы с любыми ПЭП	есть
Типы преобразователей	РС и совмещенные
Дисплей	цветной TFT-дисплей с подсветкой
Единицы измерения	мм, дюйм, м / с, дюйм / мкс, мкс
Разрешение	0,1 мм / 0,01 мм / 0,001 мм
Диапазон измерения скорости звука	100 - 19 999 м /с

Итог

ECHOTEST 1077 DATA - толщиномер ультразвуковой — профессиональное решение. Перед заказом уточните комплектацию и исполнение.
