Назначение

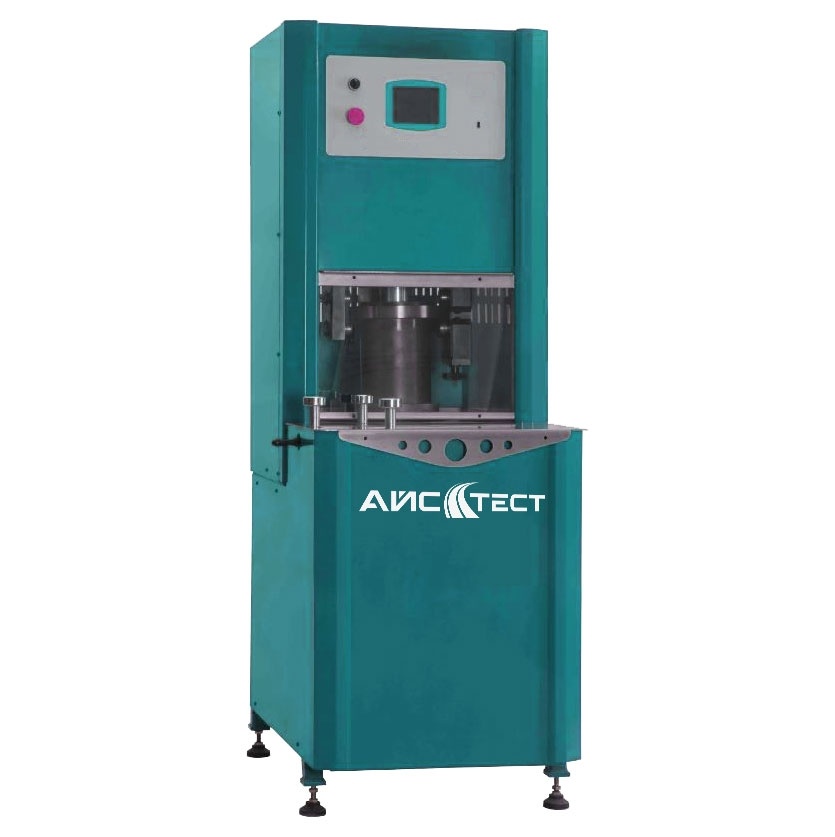

Гираторный компактор, он же вращательный уплотнитель Айстест ГК-170 используется для изготовления образцов асфальтобетона диаметром 100 или 150 мм, путем моделирования и воспроизведения процесса реальных асфальтоукладочных работ (уплотнения катком дорожным), что позволяет оценить характеристики уплотняемости асфальта. Полученные результаты также применяют в анализе объемных и механических характеристик асфальтовых/асфальтобетонных смесей. Уплотнитель гираторный Айстест ГК-170 используется в дорожных лаборатория для: изготовления образцов заданной высоты с заданной плотностью для последующего изучения их механических свойств; получения кривой зависимости плотности от количества вращений; определения пористости для заданного числа вращений.

Описание

Гираторный компактор, он же вращательный уплотнитель Айстест ГК-170 используется для изготовления образцов асфальтобетона диаметром 100 или 150 мм, путем моделирования и воспроизведения процесса реальных асфальтоукладочных работ (уплотнения катком дорожным), что позволяет оценить характеристики уплотняемости асфальта. Полученные результаты также применяют в анализе объемных и механических характеристик асфальтовых/асфальтобетонных смесей.

Уплотнитель гираторный Айстест ГК-170 используется в дорожных лаборатория для:

изготовления образцов заданной высоты с заданной плотностью для последующего изучения их механических свойств;

получения кривой зависимости плотности от количества вращений;

определения пористости для заданного числа вращений.

Уплотнение в гираторных компакторах УПГ-АБ достигается путем сочетания гираторного вращения и вертикального статического нагружения. Прочная рама гарантирует надежный контроль угла гираторного вращения.

Вертикальное статическое нагружение осуществляется с помощью пневматического цилиндра, контролируется сервоуправляемым регулятором давления; высота измеряется линейным датчиком.

Гираторное вращение создается эксцентрической системой высокой точности, которая позволяет легко установить постоянный и точный угол вращения (электромеханический механизм для создания углового колебательного вращения). Скорость вращения контролируется преобразователем через встроенный процессор.

Вращательные компакторы УПГ-АБ снабжены встроенной панелью управления с цифровым дисплеем, на котором отображаются данные испытаний: количество оборотов, высота образца, величина сдвига (опционно); два режима работы: по числу заданных оборотов и по достижению заданной высоты. Для удобства перемещения прибор на колесиках.

Во время работы битумная смесь находится в цилиндрической форме (диаметром 100 или 150 мм).

Айстест ГК-170 снабжен защитным шкафчиком для формы с образцом, обладает увеличенной памятью, возможностью передачи данных на USB-накопитель, ПК, принтер для печати.

Технические характеристики:

Модель

Айстест ГК-170

Вертикальная нагрузка, кПа

90-1000

Угол вращения, °

0-1,5

Скорость гираторного вращения, циклов/мин

30±0,5
