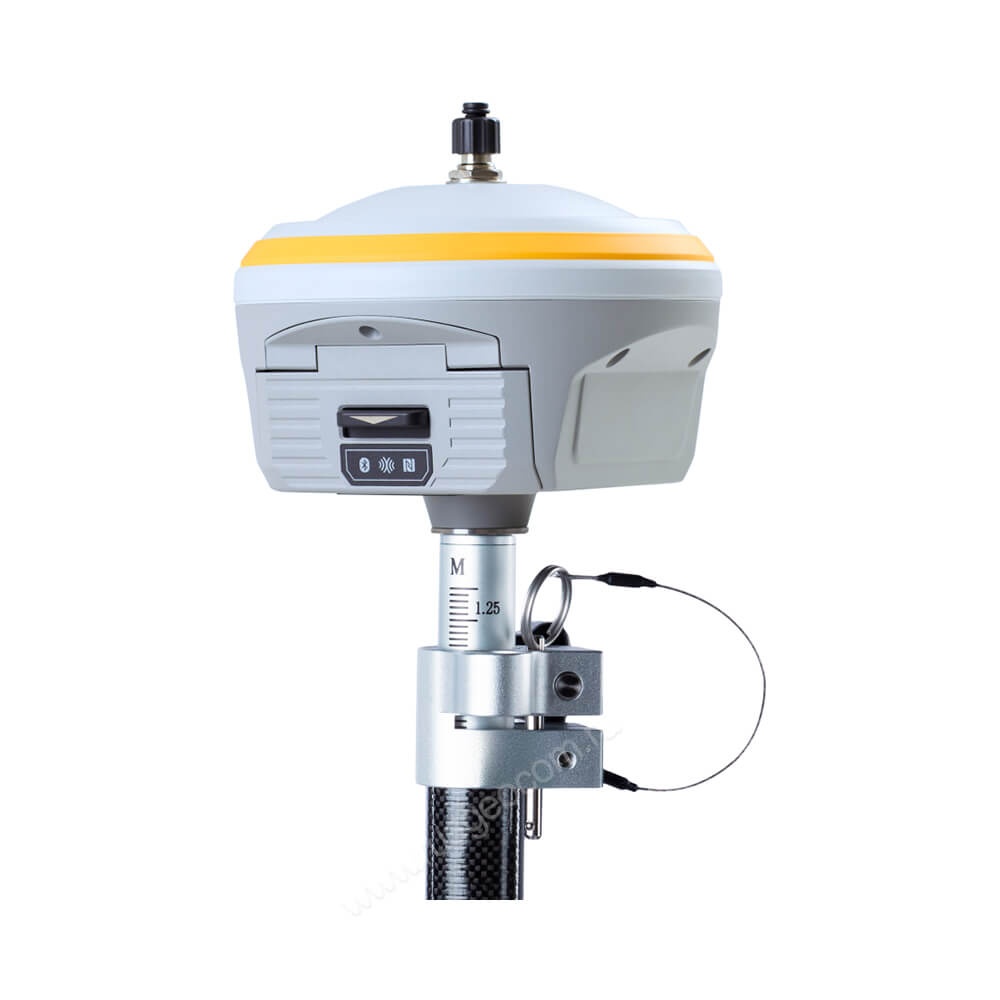

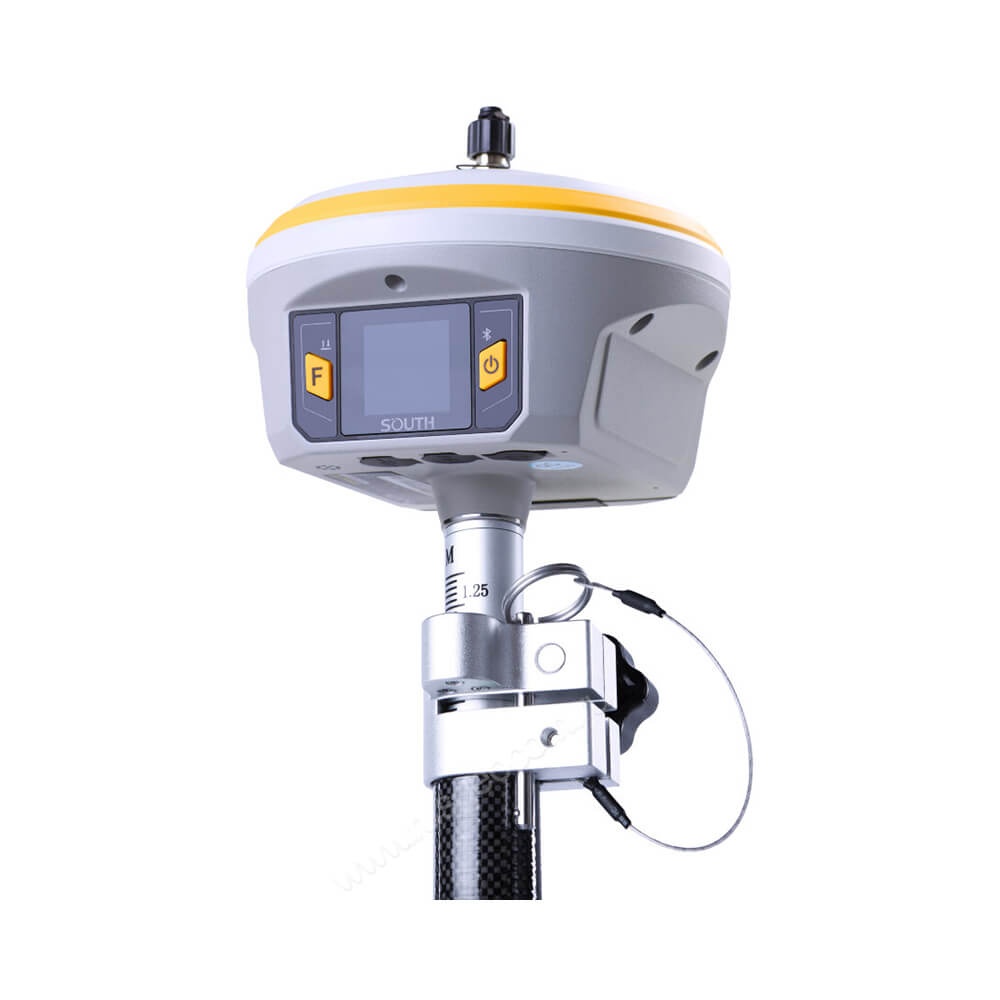

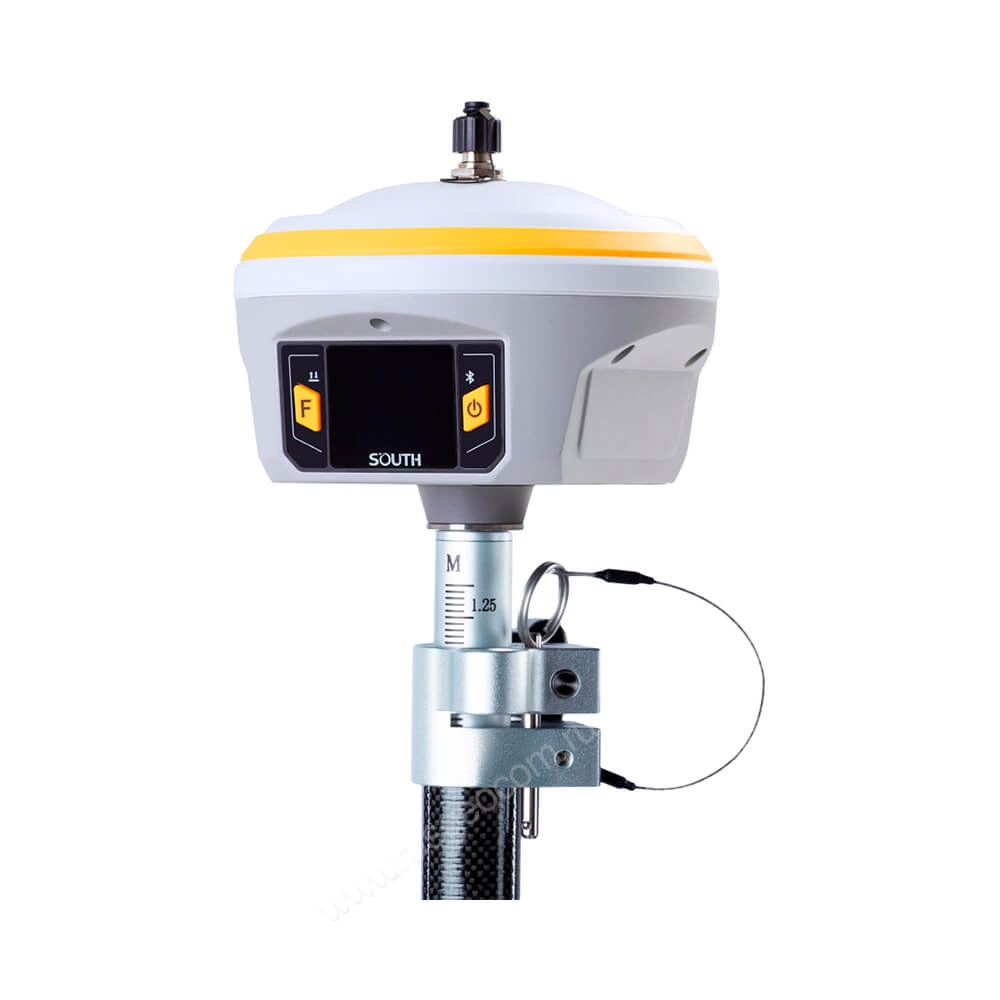

GNSS приемник SOUTH Galaxy G9 (IMU) - топовая модель бренда с поддержкой всех актуальных спутниковых систем, частотных диапазонов и сервисов дифференциальной коррекции. Прибор позволяет проводить съемку точек в местах с большим количеством помех и районах с плохим покрытием GNSS-сетей при выполнении строительных, геодезических и других изысканий.
GNSS-приемник SOUTH предоставляет пользователю доступ к сервису South Slink Assist (аналог Trimble xFill). При потере сигнала от базы сервис передает поправки и дает возможность проработать еще 5 минут, погрешность измерений при этом остается на сантиметровом уровне.
Ключевые преимущества SOUTH Galaxy G9 (IMU)
- RTK2 - инновационный алгоритм слежения за спутниками и фильтрации сигналов с поддержкой поддиапазона 1260-1300 МГц. Постоянный контроль целостности решения, определение спуфинга и подавление шумов повышают качество и повторяемость полученных результатов. Кроме того, технология значительно ускоряет инициализацию на точке и сходимость.
- IMU - возможность установить прибор под наклоном позволяет выполнять съемку точек, расположенных в труднодоступных местах, вплотную к стенам и др. Эффективность съемки без постоянной установки вехи по уровню на 30% эффективнее, чем устаревшие методы.
- MaxPro - технология, которая дает возможность выполнять замеры в самых сложных условиях за счет оптимального комбинирования всех доступных сигналов и диапазонов.
- Мощный трехваттный радиомодуль с радиусом приема/передачи поправок до 15 км и совместимость с высокоскоростными сетями 5G делают устройство универсальным.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
SOUTH G9 (IMU) |
|
|
Количество каналов |
336, 1760 (снят с пр-ва) |
|
GPS |
L1C/A, L1C, L2C, L2E, L5 |
|
GLONASS |
L1C/A, L1P, L2C/A, L2P, L3 |
|
BDS |
B1, B2, B3 |
|
GALILEOS |
E1, E5A, E5B, E5AltBOC, E6 |
|
SBAS |
L1C/A, L5 (Только для спутников, поддерживающих L5) |
|
IRNSS |
L5 |
|
QZSS |
L1C/A, L1 SAIF, L2C, L5, LEX |
|
MSS L-Band |
Trimble RTX |
|
Частота позиционирования: |
1Hz~50Hz |
|
Время инициализации: |
< 10s |
|
Надежность инициализации: |
>99.99% |
|
Точность позиционирования |
|
|
Дифференциальные кодовые измерения (DGNSS) |
план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км |
|
Статика и быстрая статика |
план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км |
|
Кинематика в реальном времени (RTK) |
план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км |
|
SLink (RTX)[2] |
план: 4-10 см высота: 8-20 см |
|
RTK XTRa (xFill) |
план: 5 + 10 мм/км высота: 5 + 20 мм/км |
|
SBAS |
Обычно < 5m среднеквадратичное расстояние |
|
Время инициализации RTK |
2~8s |
|
IMU Погрешность за наклон вехи |
8мм + 0.6мм/градус наклона |
|
IMU угол наклона |
0°~60° |
|
Физические параметры |
|
|
Размеры |
154мм(Д)×154мм(Ш)×106мм(В) |
|
Вес |
1.3 кг (включая батарею) |
|
Материал |
Корпус из магниевого алюминиевого сплава |
|
Производительность оборудования |
|
|
Рабочая температура |
-45 °C до +75 °C |
|
Температура хранения |
-50 °C до +80 °C |
|
Влажность |
100% Без конденсации |
|
Влаго/Пыле защита |
IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
|
Удар/Вибрация |
Выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
|
Источник питания |
6-28V DC, защита от перенапряжения |
|
Батарея |
7.4 V 3400mAh Аккумуляторная, съемная литий-ионная батарея |
|
Время работы батареи |
на одной батарее: до 15 ч (Ровер по Bluetooth) |
| Коммуникации | |
|
Связь и хранение данных |
порт 5PIN LEMO + Rs232 |
|
Внутренний УКВ |
+ |
|
Частотный диапазон |
410-470 Мгц (предустановлен диапазон 433.075-434.79 Мгц для РФ) |
|
Протокол связи |
Farlink, Trimtalk450s, South, HUACE, Hi-target, Satel |
|
Сотовая сеть |
LTE FDD: B1/B3/B5/B7/B8/B20 |
|
Bluetooth |
стандарт Bluetooth 3.0/4.1, Bluetooth 2.1+EDR |
|
NFC |
Реализация близкого расстояния (короче чем 10см) автоматическая пара между приемником и контроллером (в контролере должен быть NFC модуль) |
|
WIFI |
802.11 b/g |
|
WIFI точка доступа |
Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI |
|
WIFI канал передачи данных |
Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi |
|
Хранение/Передача данных |
|
|
Память |
внутренняя память 16 GB SSD при нехватке памяти старые данные автоматически удаляются для записи новых; поддерживает внешние накопители |
|
Передача данных |
Режим Plug and play передачи данных USB Поддержка загрузки данных FTP/HTTP |
|
Формат данных |
Дифференциальный формат данных: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS выходной формат данных: NMEA 0183, PJK плоская координата, двоичный код, Trimble GSOF Поддержка сетевой модели: VRS, FKP, MAC, полная поддержка NTRIP протокола. |
|
Сенсоры |
|
|
Электронный уровень |
Программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени |
|
IMU |
Встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам |
|
Термометр |
Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
|
Взаимодействие с пользователем |
|
|
Операционная система |
Linux |
|
Кнопки |
1 клавиша |
|
Индикаторы |
4 LED индикаторов (спутники, питание, Bluetooth, передача данных) 2 индикатора заряда батареи |
|
Web-сервер |
С доступом к внутреннему веб-интерфейсу управления через Wi-Fi или USB-соединение, пользователи могут контролировать состояние приемника и свободно изменять конфигурации |
|
Голосовой информатор |
Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий |
|
Открытая платформа |
Обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия |
|
Облачный сервис |
Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т. |
КОМПЛЕКТАЦИЯ
• Приёмник — 1шт;
• УКВ антенна — 1шт;
• Батарея литий-ионная BTNF-L7408W — 2шт;
• Кабель USB Type A - LEMO 7 — 1шт;
• Зарядное устройство для батарей CH-SA4012 с сетевым адаптером питания 220В — 1шт;
• Карбоновая веха CLS25 для ровера или комплект трегера TJ13 с адаптером TL10 для базы — 1шт;
• Адаптер 5/8" LJQ-5/8(AI) — 1 шт.
• Пластина на веху для измерения высоты рулеткой CGP-S01B — 1шт

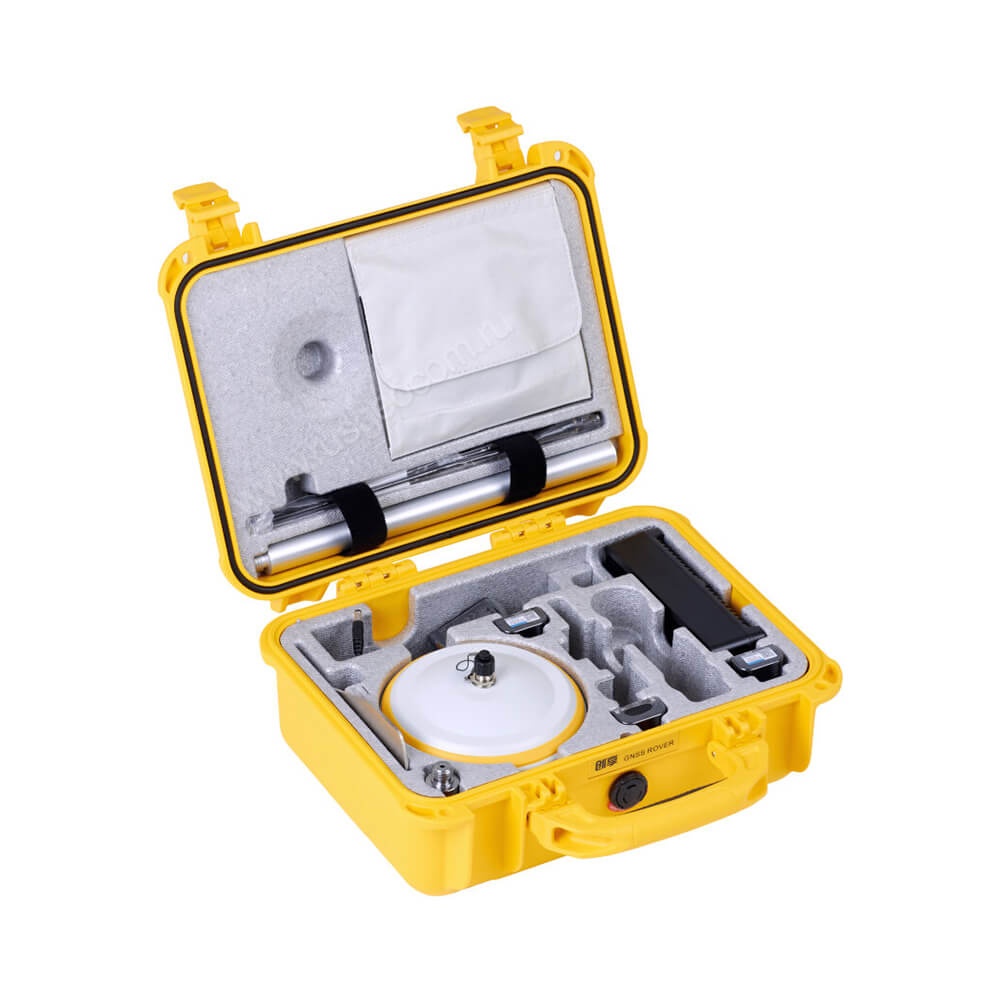

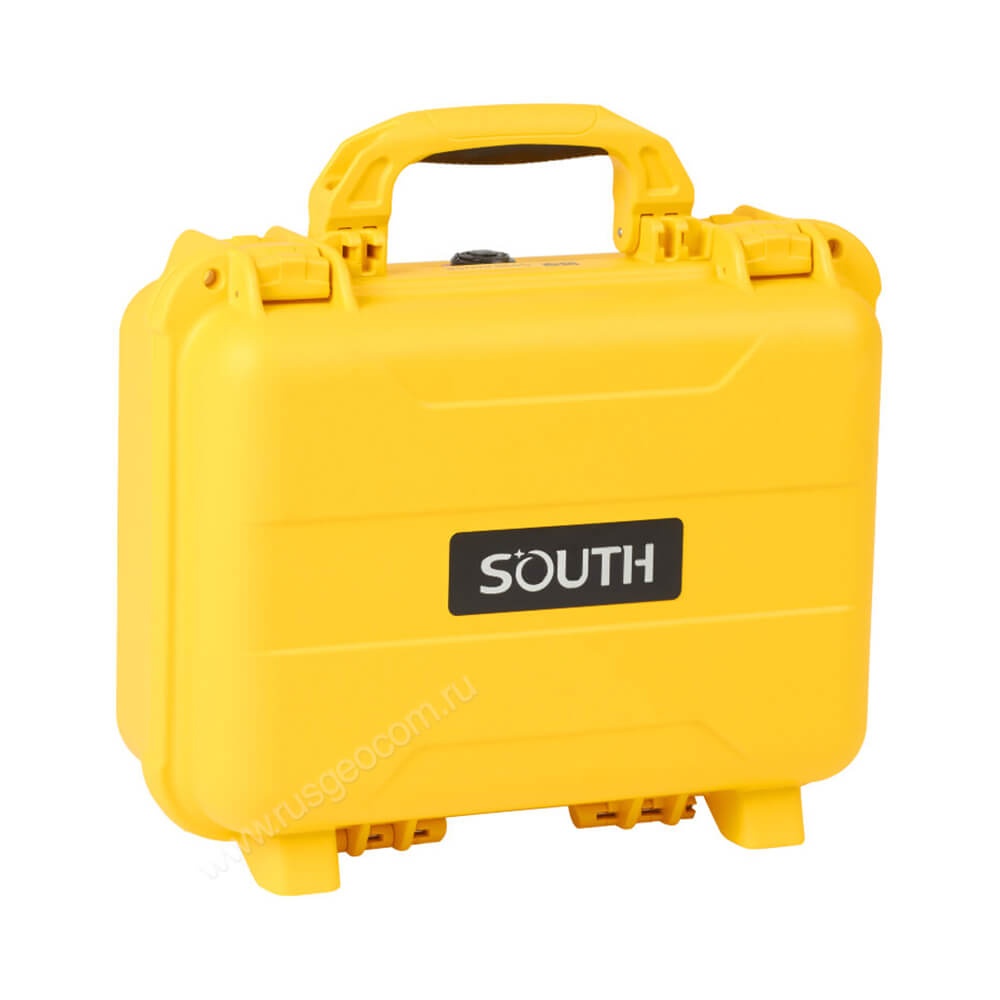

• Ударопрочный кейс S-S-B2 — 1шт;
• ПО для постобработки.
