Импедансный дефектоскоп Ака-Скан ИД-92НМ

Акустический дефектоскоп ИД-92НМ предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.Внесен в Госреестр СИ. Особенности: Дружественный интерфейс "включи и работай". Принцип действия - импульсный импедансный.

Коротко по сути

Диапазон рабочих температур: -10 °С...+40 °С
Минимальный радиус кривизны выпуклой /вогнутой поверхности: 6 / 20 мм
Габариты электронного блока: 62х152х200 мм
Масса электронного блока: 0,8 кг
Диаметр минимальной зоны контроля SP / PSP: 20 / 50 мм

Назначение

Описание

Особенности:

Дружественный интерфейс "включи и работай".

Принцип действия - импульсный импедансный.

"Сухой" контакт преобразователя и контролируемого объекта.

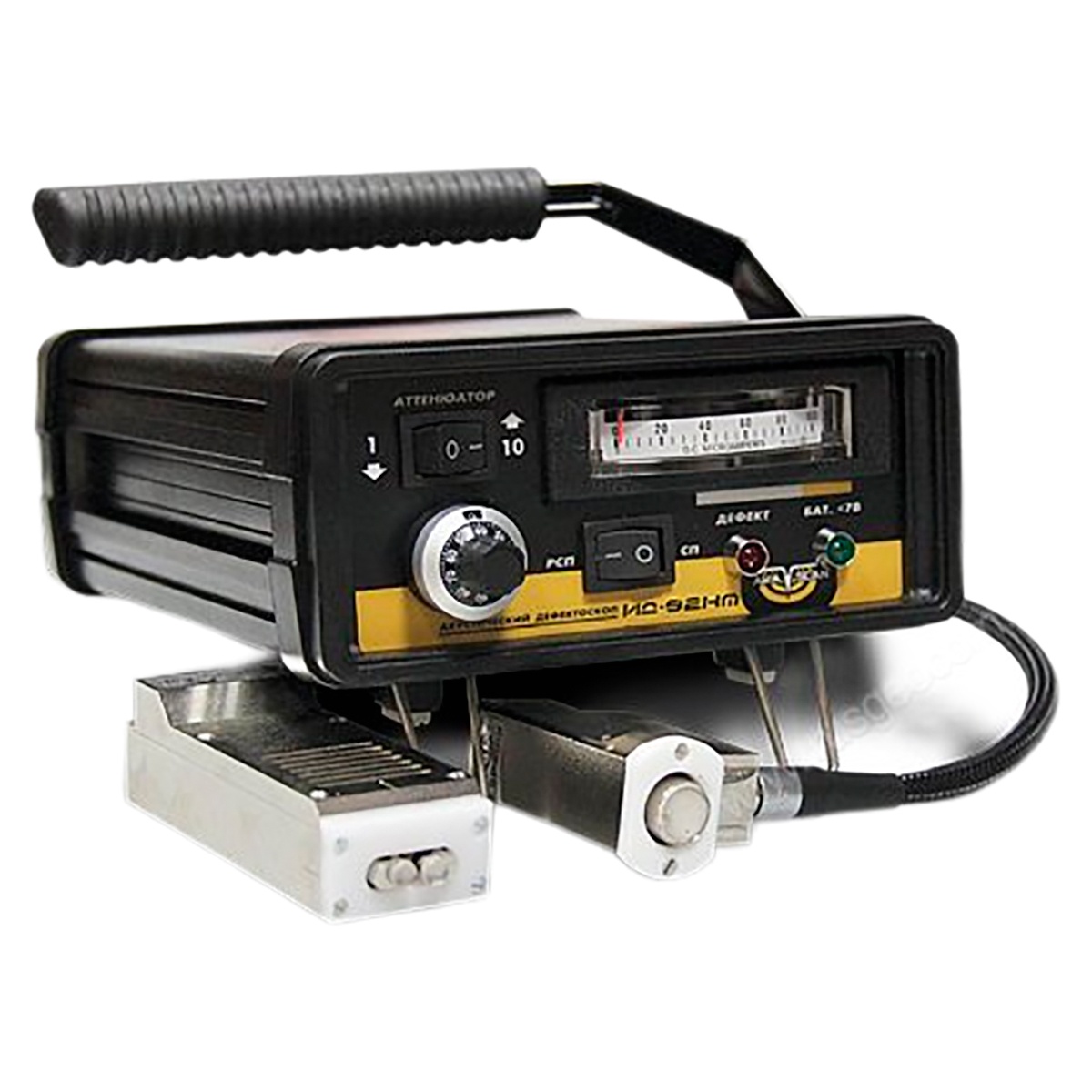

Комплектуется двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP).

Комплектация преобразователей износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности.

Повышенное пылезащитное исполнение преобразователей (опционально).

Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем - 5мм.

Световая, звуковая и визуальная сигнализации обнаружения дефекта.

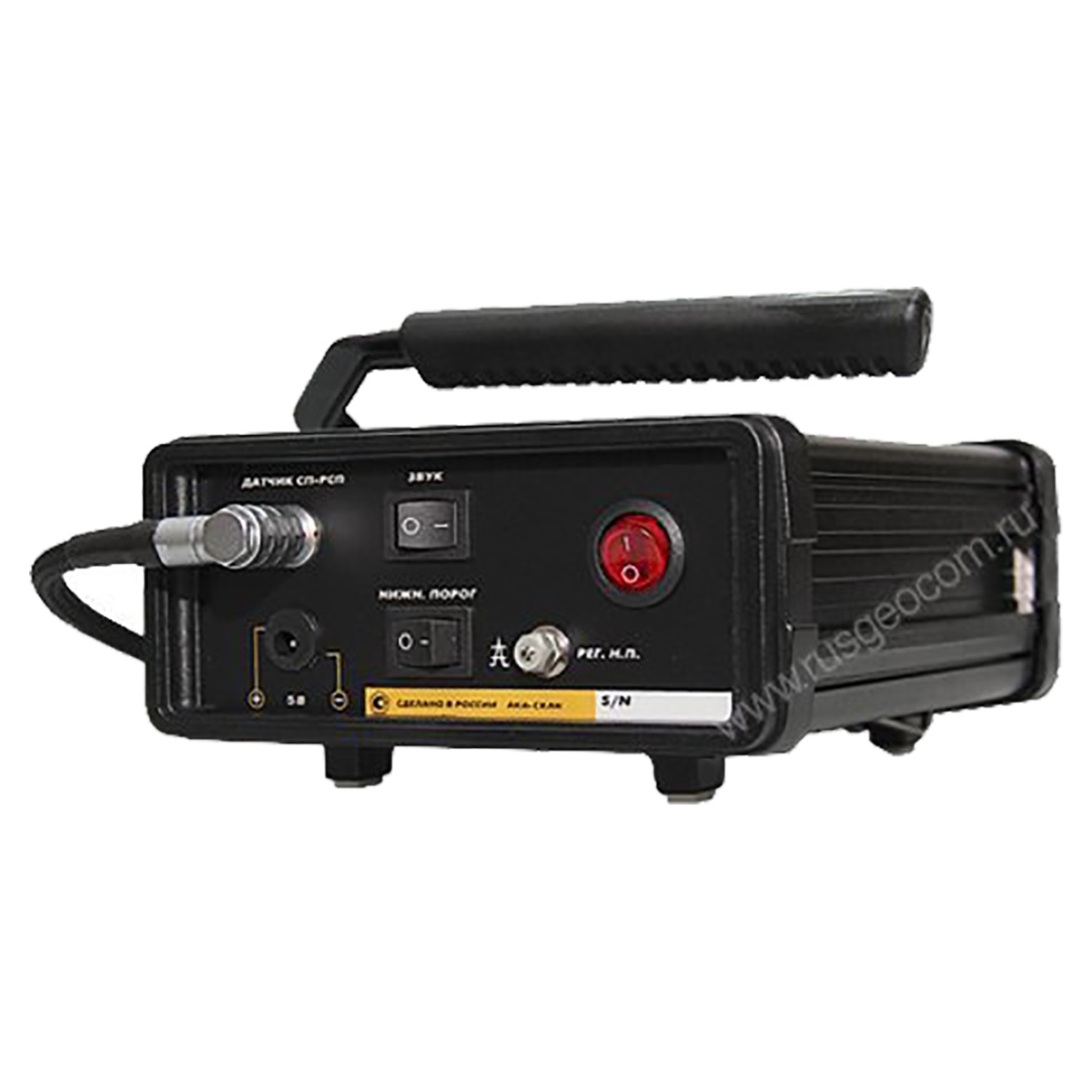

Металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях.

Не требует долгой настройки, настраивается на бездефектном участке обследуемого объекта.

Области применения:

Авиационная, космическая и оборонная промышленность.

Судостроение и судоремонт.

Машиностроение.

Коммунальное хозяйство.

Купить акустический дефектоскоп Ака-Скан ИД-92НМ, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.

Технические характеристики

Параметр	Значение
Диапазон рабочих температур	-10 °С...+40 °С
Минимальный радиус кривизны выпуклой /вогнутой поверхности	6 / 20 мм
Габариты электронного блока	62х152х200 мм
Масса электронного блока	0,8 кг
Диаметр минимальной зоны контроля SP / PSP	20 / 50 мм
Способ возбуждения преобразователей	импульсный (ударный), непрерывный *
Рабочая частота (для СП)	500 Гц - 15 кГц 500 Гц - 300 кГц *
Рабочая частота (для РСП)	12-16кГц 12-300 кГц *
Возможность подключения к ПК	да *
Возможность работы в режиме комплексная плоскость	да *
Экспертный режим при подключении к ПК	да
Режим настройки	ручной автоматический *
Возможность замены преобразователей без подстройки к электронному блоку	да
Наконечники преобразователей	износостойкие корундовые
Питание батарея / сеть	3,7 Li-ion / 220 В
Встроенное зарядное устройство	да
Габариты SP преобразователя	67х28х45 мм
Габариты RSP преобразователя	100х32х22 мм
Индикатор	стрелочный ЖК *
Комплектуется двумя типами преобразователей	совмещенным (SP) и раздельно-совмещенным (RSP).

Итог

Импедансный дефектоскоп Ака-Скан ИД-92НМ — профессиональное решение. Перед заказом уточните комплектацию и исполнение.
