Импульсный дефектоскоп ECHOSCOPE 1170

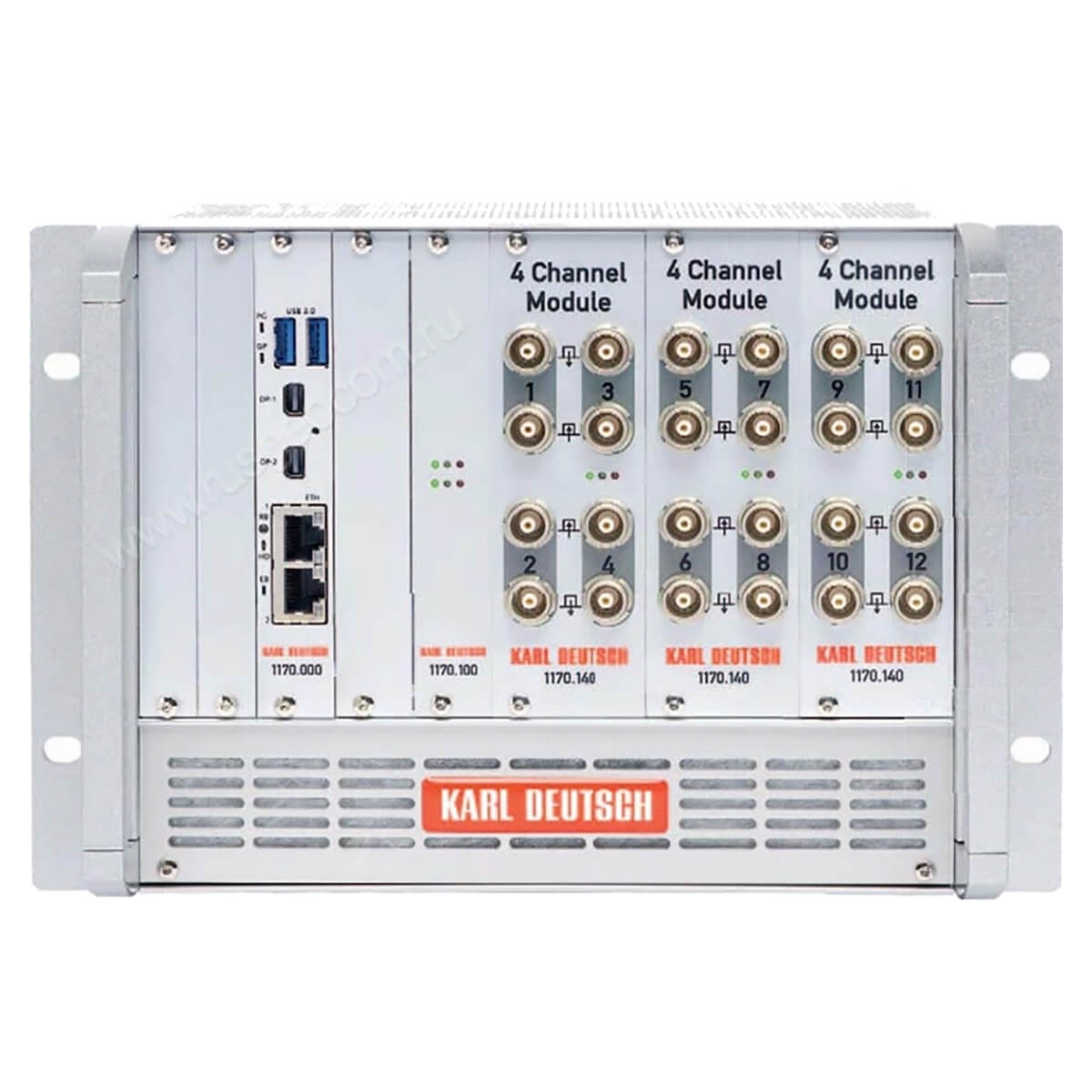

УЗК система ECHOSCOPE 1170 Basic — это модульный электронный ультразвуковой дефектоскоп, смонтированный на 10-дюймовую стойку высотой 17,6 см. На стойку крепится главный модуль с возможностью расширения до трех модулей. Каждый модуль УЗК имеет 4 мультиплексных, независимо настраиваемых канала для раздельно-совмещенных или совмещенных преобразователей.

Коротко по сути

Диапазон частот: фильтр высоких частот-2 МГцполосовой фильтр- 2,4,10 МГцфильтр низких частот- 5 МГцширокополосный фильтр-1-14 МГц
Регулировка усиления: 90 дБ (аналоговый и цифровой)
Развертка: 2,5 - 10000 мм по стали (зависит от ЧЗИ)
Скорость звука: 100 - 19000 м\с
Отображение результатов: А-скан, С-скан, ленточная диаграмма, "Светофор"

Назначение

Описание

Каждый модуль УЗК имеет 4 мультиплексных, независимо настраиваемых канала для раздельно-совмещенных или совмещенных преобразователей. Максимальную частоту следования импульсов 8 кГц можно произвольно распределить по четырем каналам, тем самым средняя максимальная частота следования импульсов будет равна 2 кГц. Один из четырех каналов каждого модуля может одновременно делать замеры, поэтому, если используется несколько модулей, возможна параллельная работа мультиплексных каналов. На главный модуль поступают данные с каждого отдельного канала, он их конфигурирует и контролирует программу цикла.

Электронный ультразвуковой дефектоскоп подходит для многоканальных автоматизированных систем УЗК, используемых для выполнения широкого диапазона задач (например, определение продольных и поперечных дефектов, обнаружение дефектов типа "расслоение" на трубах, дефектоскопия штамповок, и контроль сварных швов, измерение толщины стенки).

Купить дефектоскоп ECHOSCOPE 1170, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

Параметр	Значение
Диапазон частот	фильтр высоких частот-2 МГцполосовой фильтр- 2,4,10 МГцфильтр низких частот- 5 МГцширокополосный фильтр-1-14 МГц
Регулировка усиления	90 дБ (аналоговый и цифровой)
Развертка	2,5 - 10000 мм по стали (зависит от ЧЗИ)
Скорость звука	100 - 19000 м\с
Отображение результатов	А-скан, С-скан, ленточная диаграмма, "Светофор"
Форма импульсов	50 - 300 Vpp, 30 - 1000 ns
ЧЗИ	до 8000 Гц на каждый 4-х канальный модуль
Диапазон временной развертки	2,5 - 10000 мм в стали
Дискретизация	16 бит, 100 МГц
Компенсация по глубине	64 шага
Количество стробов	3
Рабочая температура	от 0 до 40 градусов
Частота	0,5 - 20 МГц

Итог

Импульсный дефектоскоп ECHOSCOPE 1170 — профессиональное решение. Перед заказом уточните комплектацию и исполнение.
