Цена по запросуИзмеритель напряжений в арматуре ЭИН-МГ4

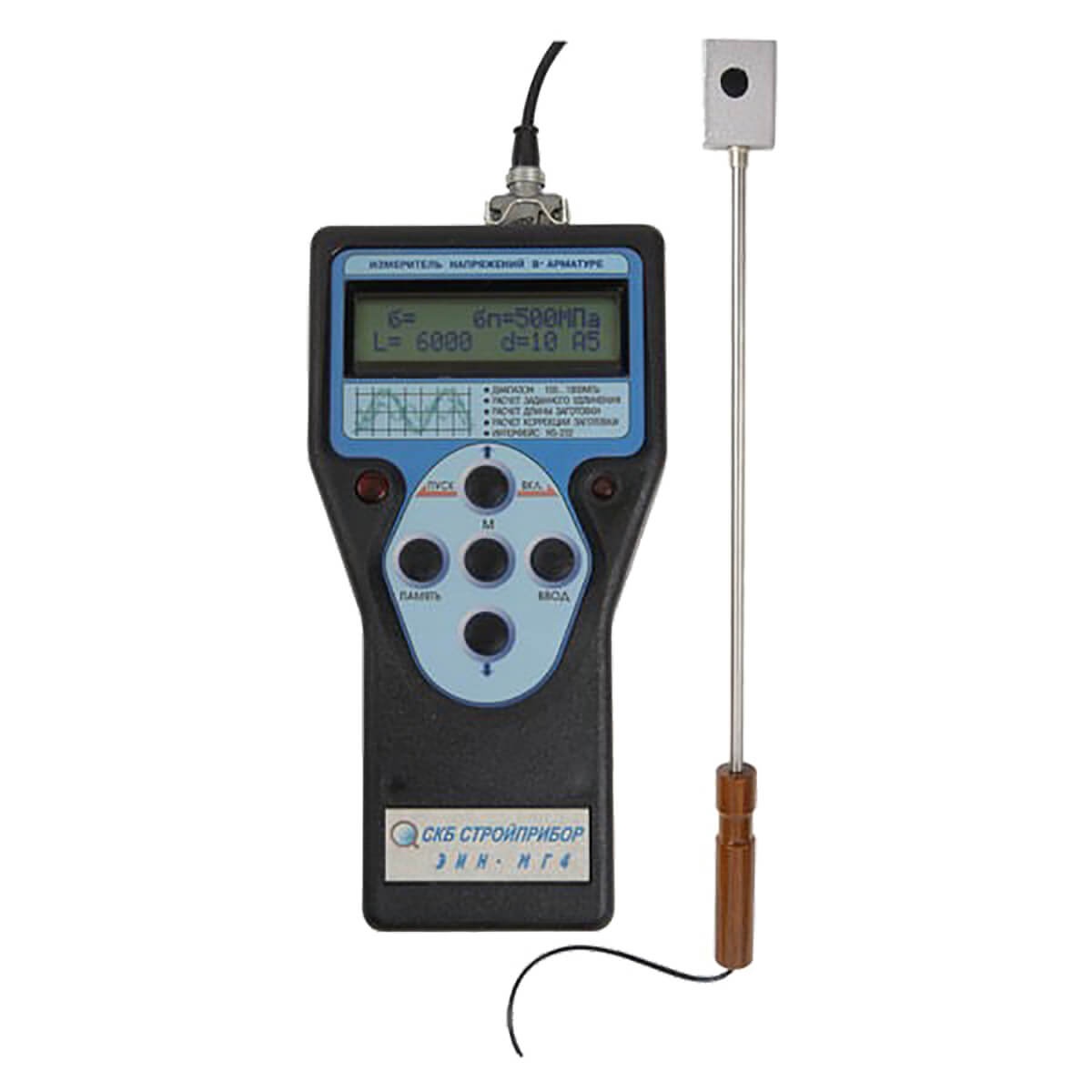

Измеритель напряжений в арматуре ЭИН-МГ4
- Габаритные размеры, мм: 177х90х30
- Диапазон измеряемых напряжений, МПа: 100...1800
- Диапазон контролируемых диаметров арматуры, мм: 3...32
- Диапазон контролируемых длин арматуры, м: 3...18
- Диапазон измерений частоты синусоидальных колебаний, Гц: 6...90
Назначение
Утвержден тип средства измерения Внесен в Госреестр РФ. Сертификат № 37582-08 (продлен до 2028 года) Внесен в Госреестры Казахстана, Беларуси Измеритель напряжений ЭИН-МГ4 предназначен для оперативного производственного контроля предварительных напряжений в стержневой, проволочной и канатной арматуре железобетонных конструкций частотным методом по ГОСТ 22362 . В отличие от аналогов прибор ЭИН-МГ4 имеет функции автоматического выполнения технологических расчетов: заданного удлинения арматуры, длины арматурной заготовки, корректировки расстояния между анкерными головками (временными анкерами).
Описание
Утвержден тип средства измерения
Внесен в Госреестр РФ. Сертификат № 37582-08 (продлен до 2028 года)
Внесен в Госреестры Казахстана, Беларуси
Измеритель напряжений ЭИН-МГ4 предназначен для оперативного производственного контроля предварительных напряжений в стержневой, проволочной и канатной арматуре железобетонных конструкций частотным методом по ГОСТ 22362 .
В отличие от аналогов прибор ЭИН-МГ4 имеет функции автоматического выполнения технологических расчетов:
заданного удлинения арматуры,
длины арматурной заготовки,
корректировки расстояния между анкерными головками (временными анкерами).
Для пользователей, производящих несколько типов предварительно напряженных железобетонных конструкций, предусмотрена возможность установки и запоминания пяти комбинаций исходных данных (расстояние между упорами форм, диаметр и класс арматуры, проектное напряжение в арматуре).
Измеритель напряжений снабжен энергонезависимой памятью результатов измерений и эффективным двухкаскадным цифровым фильтром, обеспечивающим подавление электромагнитных помех и помех гармонического состава колебаний арматуры.
В процессе измерений прибор автоматически производит несколько замеров частоты колебаний арматуры сравнивая их между собой, отбирает достоверное значение и преобразует его в механическое напряжение в соответствии с алгоритмом вычислений.
Индикация результата измерения - цифровая, в МПа. Прибор имеет режим тест-контроля.
Технические характеристики измерителя напряжений в арматуре
Наименование характеристик
ЭИН-МГ4
Цена, рублей
103 790
Диапазон измеряемых напряжений, МПа
100...1800
Диапазон контролируемых диаметров арматуры, мм
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Габаритные размеры, мм | 177х90х30 |
| Диапазон измеряемых напряжений, МПа | 100...1800 |
| Диапазон контролируемых диаметров арматуры, мм | 3...32 |
| Диапазон контролируемых длин арматуры, м | 3...18 |
| Диапазон измерений частоты синусоидальных колебаний, Гц | 6...90 |
| Основная относительная погрешность измерения частоты синусоидальных колебаний, % | ±0,4 |
| Относительная погрешность вычислительного устройства, % | ±0,5 |
| Время одного цикла измерения, с | 2...5 |
| Масса с датчиком, не более, кг | 0,5 |
| Питание от батареи типа "Корунд" (6LR61), В | 6...9 |
Итог
Измеритель напряжений в арматуре ЭИН-МГ4 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
