Назначение

ОНИКС-1.ОС (ОНИКС-ОС) предназначен для определения прочности бетона и его класса методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций Прибор используют для определения и уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с ГОСТ 17624 Приложения Б, В и ГОСТ 22690 Приложения Е, Ж Преимущества В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент) Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент) Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля Безопасная и простая установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора Большой запас прочности конструкции: конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес Приборы имеют встроенные электронику с цветным TFT дисплеем и литиевый аккумулятор большой ёмкости Выпускаются два варианта исполнения прибора с диапазонами нагрузок до 50 и 100 кН Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):  – ручным механическим с твердосплавным режущим элементом  – с высокооборотным электроприводом и алмазным режущим элементом Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом Основные функции Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой Автоматическая фиксация усилия вырыва анкера Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний Установка градуировочных характеристик для испытания новых материалов Архивация 800 протоколов испытаний с датой и временем измерений Программируемое автоматическое отключение прибора при перерывах в работе Русский и английский язык меню и текстовых сообщений Разъем USB для работы с компьютером и заряда аккумулятора Специализированная сервисная компьютерная программа Технические характеристики ОС.050 ОС.100 Диапазон измерения прочности, МПа 5...85 10...150 Диапазон рабочих нагрузок, кН 5...50 5...100 Предельное усилие вырыва анкера, кН 65 110 Пределы относительной погрешности измерения нагрузки, % ±2 ±2 Габаритные размеры, мм 360х60х175 380х60х200 Масса прибора, кг 3,6 5,4 Типоразмеры анкеров, мм (ø x h) 16х35 16х35 24х48 24х48 Сервисная компьютерная программа Перенос результатов измерений в ПК Архивация, документирование и обработка результатов Экспорт в Excel, сохранение в текстовый формат для других программ

Описание

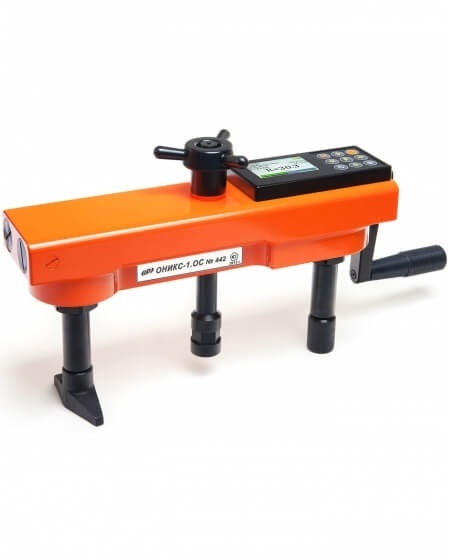

ОНИКС-1.ОС (ОНИКС-ОС) предназначен для определения прочности бетона и его класса методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций

Прибор используют для определения и уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с ГОСТ 17624 Приложения Б, В и ГОСТ 22690 Приложения Е, Ж

Преимущества

В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент)

Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)

Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля

Безопасная и простая установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода

Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора

Большой запас прочности конструкции: конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес

Приборы имеют встроенные электронику с цветным TFT дисплеем и литиевый аккумулятор большой ёмкости

Выпускаются два варианта исполнения прибора с диапазонами нагрузок до 50 и 100 кН

Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН

Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):

 – ручным механическим с твердосплавным режущим элементом

 – с высокооборотным электроприводом и алмазным режущим элементом

Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом

Основные функции

Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой

Автоматическая фиксация усилия вырыва анкера

Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
