Назначение

Назначение Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, силовые и сигнальные кабели) на глубине до 6 м. Проведения работ по поиску скрытой проводки. Наличие режима «свой-чужой».

Описание

Назначение

Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, силовые и сигнальные кабели) на глубине до 6 м.

Проведения работ по поиску скрытой проводки.

Наличие режима «свой-чужой».

Рекомендуемые области применения

Электросети

Строительно-монтажные организации

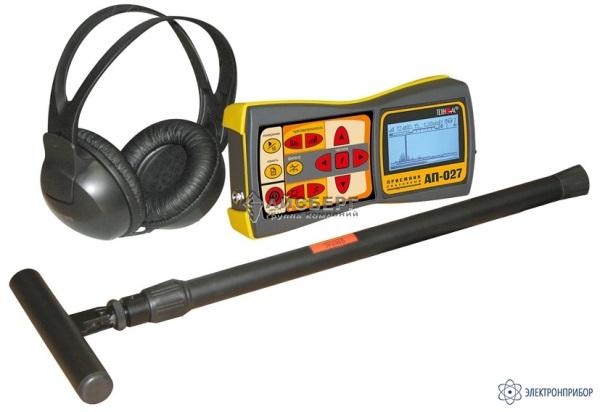

Приемник "АП-027"

Параметр Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.

Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. Головные телефоны -синтезированный звук ЧМ. - Встроенный излучатель - синтезированный звук ЧМ. Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. Время непрерывной работы, не менее 20 часов Допустимый диапазон температур окружающей среды при эксплуатации -20?С…+50?С Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220*102*42 мм Масса электронного блока, не более 0,46 кг Электромагнитный датчик "ЭМД-247"

Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником)
