Назначение

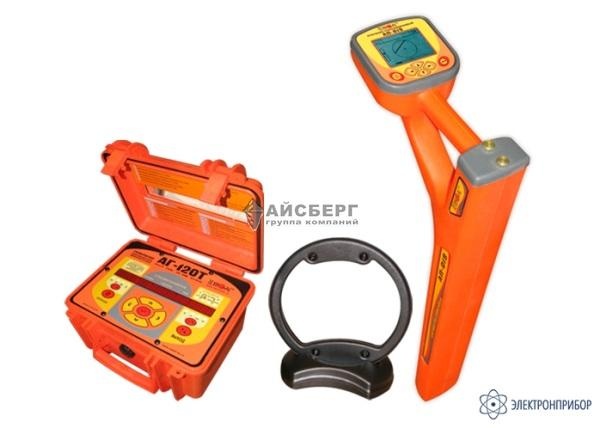

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Рекомендуемые области применения

Энергетика с протяженными коммуникациями

Особенности приемника

несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» , режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;

расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;

определение типа подземной коммуникации;

полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;

встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;

большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;

одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;

поиск дефектов коммуникаций , в том числе поиск мест нарушения изоляции трубопроводов;

подключение дополнительных внешних датчиков расширяет перечень решаемых задач;

идентификация отдельных кабелей , функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);

корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;

меню на двух языках (русский и английский).

Функциональные возможности приемника "АП­-019.1" в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
