Лабораторный модуль «Айсберг - Бетон» обеспечивает:
- Входной контроль цемента (активность, плотность, тонкость помола, определение марки по ГОСТ 310.1 -76, ГОСТ 310.2-76, ГОСТ 310.3-76, ГОСТ 310.4-81, ГОСТ 310.5-88, ГОСТ 310.6-85, ГОСТ 30744-2001).
- Входной контроль инертных заполнителей (щебень, песок) по ГОСТ 8269.0-97, ГОСТ 8735-88.
- Изготовление, хранение бетонных образцов по ГОСТ 10180-2012.
- Контроль качества уплотнения грунта по ГОСТ 19912-2001.
- Контроль качества уплотнения щебеночных и гравийных оснований из смесей по ГОСТ 25607-94.
- Испытание контрольных образцов бетона по основным параметрам:
- прочность по ГОСТ 10180-2012;
- морозостойкость по ГОСТ 10060.3-95;
- водонепроницаемость по ГОСТ 12730.5. - Выходной контроль бетонной смеси по ГОСТ 10181-2000.
- Выходной контроль растворной смеси по ГОСТ 5802-86.
- Подбор состава бетона по ГОСТ 27006-86.
Комплектация и назначение лабораторного модуля:
- Контейнер – здание усиленный с КНТ.
- Комплект приборов, оборудования и лабораторной мебели.
Лабораторный модуль предназначен для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний. Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши. Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.

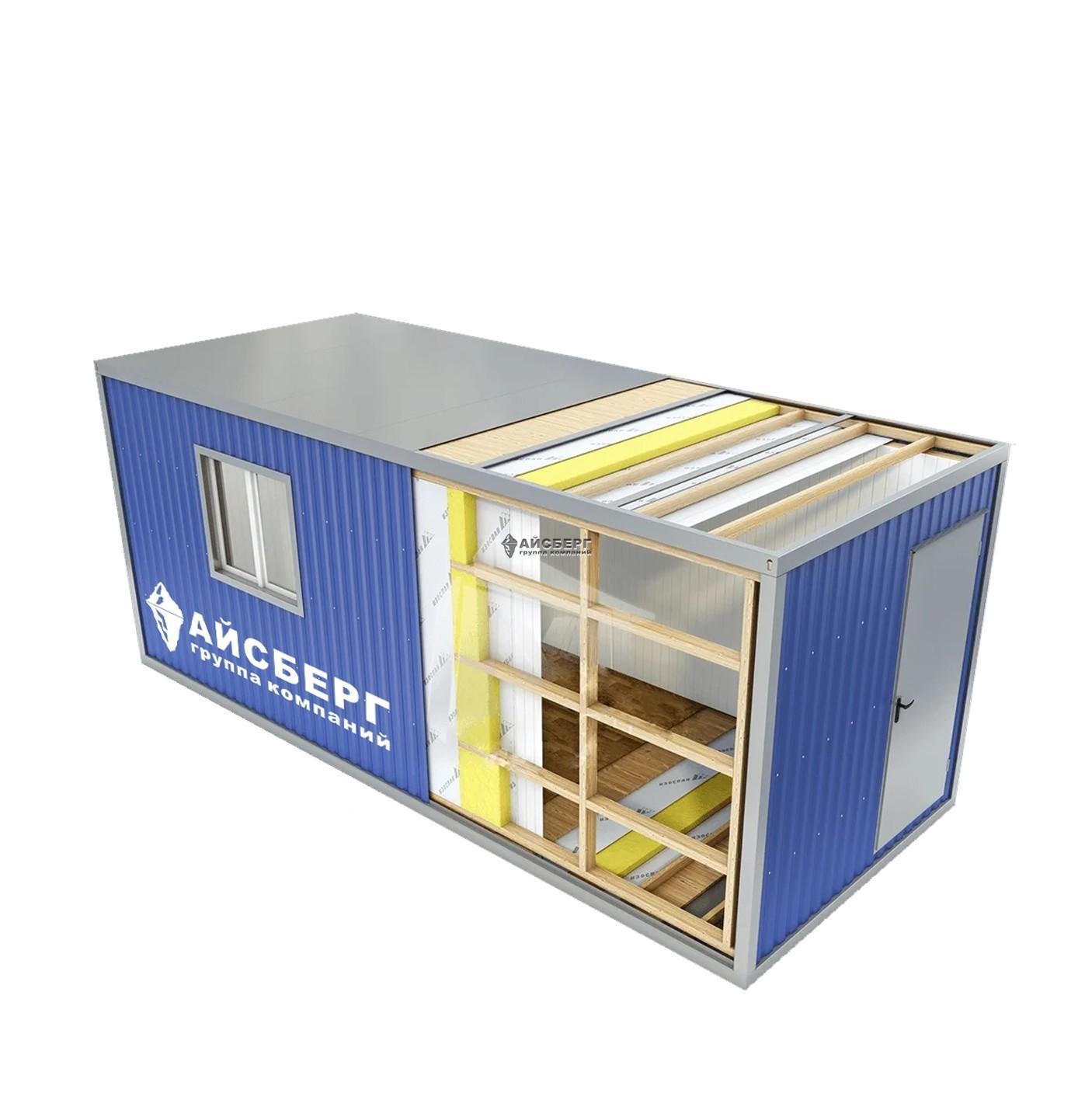

Устройство лабораторного модуля:
- Металлокаркас: швеллер 100 мм, профильная труба 60х30, углы - сложногнутый профиль.
- Наружная обшивка: профлист НС-8 белый, мембрана А, утеплитель РОКЛАЙТ 100 мм, в деревянном каркасе, мембрана Б. Внутренняя обшивка: профлист НС-8 белый (или по согласованию).
- Кровля: малоуклонная фальцевая.
- Утепление: 100 мм: пол, кровля, стены.
- Окна: оконные блоки ПВХ 1200х1200 – двухкамерный стеклопакет, одна створка поворотно-откидная.
- Электрика: розетки, выключатели и светильники установлены, согласно разработанной схеме, щит с автоматами, разъём для подключения (220в или по согласованию).
-Входная дверь: металлическая утепленная.
Комплект приборов, оборудования и лабораторной мебели лабораторного модуля Айсберг – Грунт:
Лабораторное оборудование:
№ | Наименование: | Количество | Ед. |
1 | Виброплощадка СМЖ-539 с мех креплением для форм | 1 | шт |
2 | Штыковка с ручкой ШР (Диаметр 12мм, Длина 300мм) | 1 | шт |
3 | Штыковка с ручкой ШР (Диаметр 16мм, Длина 600мм) | 1 | шт |
4 | Линейка измерительная 300 мм | 1 | шт |
5 | Конус нормальный КА с воронкой | 1 | шт |
6 | Форма куба 2ФК-100 | 20 | шт |
7 | Пригруз для форм 2ФК-100 | 1 | шт |
8 | Форма куба 3ФК-70 | 6 | шт |
9 | Пригруз для форм 3ФК-70 | 1 | шт |
10 | Секундомер СОПпр-2а-3-000 | 1 | шт |
11 | Сосуды мерные (1, 2, 5,10л) МП | 1 | шт |
12 | Весы AND EK-4100i | 1 | шт |
13 | Весы МК-15.2-А11 | 1 | шт |
14 | Весы МК-6.2-А11 | 1 | шт |
15 | Поромер - измеритель воздухововлечения 2.0334 TESTING, 8 литров | 1 | шт |
16 | Прибор ПГР | 1 | шт |
17 | Прибор Красного | 1 | шт |
18 | Устройство ВВ-2 (типа АГАМА) | 1 | шт |
19 | Форма цилиндра ФЦ-150 (h=150) | 6 | шт |
20 | Климатическая камера КШ6К-5/6 (на 6 образцов) | 1 | шт |
21 | Прибор Вика ОГЦ-1 | 1 | шт |
22 | Лопатка затворения ЛЗ | 2 | шт |
23 | Чаша затворения ЧЗ | 2 | шт |
24 | Сито КСВ | 1 | шт |
25 | Ванна с гидрозатвором ВГЗ | 3 | шт |
26 | Эксикатор с краном D 180 мм | 3 | шт |
27 | Сито СЦ (№ 0,9) | 1 | шт |
28 | Шкаф сушильный SNOL 58/350 | 1 | шт |
29 | Противень (320*220*48) | 10 | шт |
30 | Сито лабораторное с круглой ячейкой из оцинкованной стали диаметром 400 (10шт) (размер ячейки в мм=70; 40; 25; 20; 15; 12,5; 10; 7,5; 5; 2,5 | 10 | шт |
31 | Комплект форм для определения дробимости щебня КП-116 | 1 | шт |
32 | Штангенциркуль ШЦ-I-125-0,1, кл.2 | 1 | шт |
33 | Сосуд КП-305 | 2 | шт |
34 | Ступка № 3 D 90мм | 1 | шт |
35 | Прибор Ле Шателье | 2 | шт |
36 | Комплект приспособлений для гидростатического взвешивания | 1 | шт |
37 | Керноотборник КП 151-03 | 1 | шт |
38 | ЛКИ-2 | 1 | шт |
39 | Контейнер – здание усиленное (6000х2440х2500) | 1 | шт |
Мебель, оснащение:
№ | Номенклатура | Количество | Ед. |
1 | Стул лабораторный | 2 | шт |
2 | Стол лабораторный 120х70х90 (нерж. сталь) | 4 | шт |
3 | Стол лабораторный 150х70х90 (нерж. сталь) | 2 | шт |
4 | Стол письменный 112х60х75 | 1 | шт |
5 | Умывальник (с подогревом) | 1 | шт |
6 | Шкаф для одежды 60х42х220 | 1 | шт |
7 | Стеллаж металлический 200х100х40 | 2 | шт |
8 | Вытяжка бытовая | 1 | шт |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
