Назначение

Реализованные стандарты EN 12697 ГОСТ Р 58406.4 Машина СП-20 предназначена для приготовления образцов-плит размером 320 х 260 мм, необходимых для проведения испытаний на определение стойкости к колееобразованию прокатыванием нагруженного колеса и получения испытательных образцов в лабораториях, занимающихся контролем качества асфальтобетонных покрытий Машина автоматически выполняет заданное количество циклов движения секторного катка, измеряет толщину образца во время уплотнения, выполняет расчёт требуемых показателей и формирует отчёт об испытании Уплотнение производится по программе испытаний, задающих ступень уплотнения образца Автоматическое определение касания поверхности образца смеси в форме для испытания, поддержание заданной нагрузки на поверхность смеси и уплотнение образца в соответствии с программой испытания. Уплотнение образца контролируется с помощью автоматического устройства для измерения толщины образца и тензодатчика Внедрение лабораторной информационной системы ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности Сохранение и редактирование параметров испытания сокращает время для подготовки испытания и облегчает повседневную эксплуатацию аппарата Ведение журнала результатов обеспечивает хранение до 1000 результатов уплотнения и графиков нагружения в энергонезависимой памяти Цветной сенсорный дисплей обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях нагрузки и измеренных значений во время испытания, а также график уплотнения Автоматическое завершение испытания с фиксацией результата в случае выполнения программы испытания Возможность просмотра результата уплотнения, графика уплотнения, печати отчета на USB принтер или внешний накопитель Простая система выгрузки образца смеси без разбора формы Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания Система полной самодиагностики с индикацией причин неисправностей на дисплее Технические характеристики Внутренние размеры ячейки - длина от 319,8 до 320,2 мм - ширина от 259,5 до 260,5 мм - высота от 89 до 93 мм Максимальная скорость подъема стола 96 мм/мин Максимальный ход стола 105±5 мм Количество прокатов в минуту 40±5 Допустимая толщина образцов от 30 до 80 мм Точностные характеристики Точность измерения толщины, до 50 мм ±2,5 мм Точность измерения толщины, от 50 мм 5 % Точность измерения усилия от создаваемой нагрузки от 3 000 Н до 30 000 Н ±5% Точность измерения температуры от +50 до +100°С ±5 °С Эксплуатационные характеристики Потребляемая мощность, в рабочем режиме не более 3500 Вт Потребляемая мощность, в режиме ожидания не более 50 Вт Габаритные размеры 1050 х 1705 х 780 мм (ширина х высота х глубина) Масса 590 кг Температура окружающего воздуха от 10 до 35 °C Относительная влажность воздуха при температуре +25°С не более 80 % Давление от 90,6 до 106,6 кПа Напряжение сети питания от 187 до 242 В Частота сети питания от 49 до 51 Гц Среднее время восстановления 4 ч Срок службы 6 лет, не более 15 000 часов Гарантийный срок эксплуатации 1 год, не более 2 500 часовv Безопасность Электробезопасность Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей Комплектация Машина ЛинтеЛ СП-20 1 шт. Форма для образца 1 шт.

Описание

Реализованные стандарты

EN 12697

ГОСТ Р 58406.4

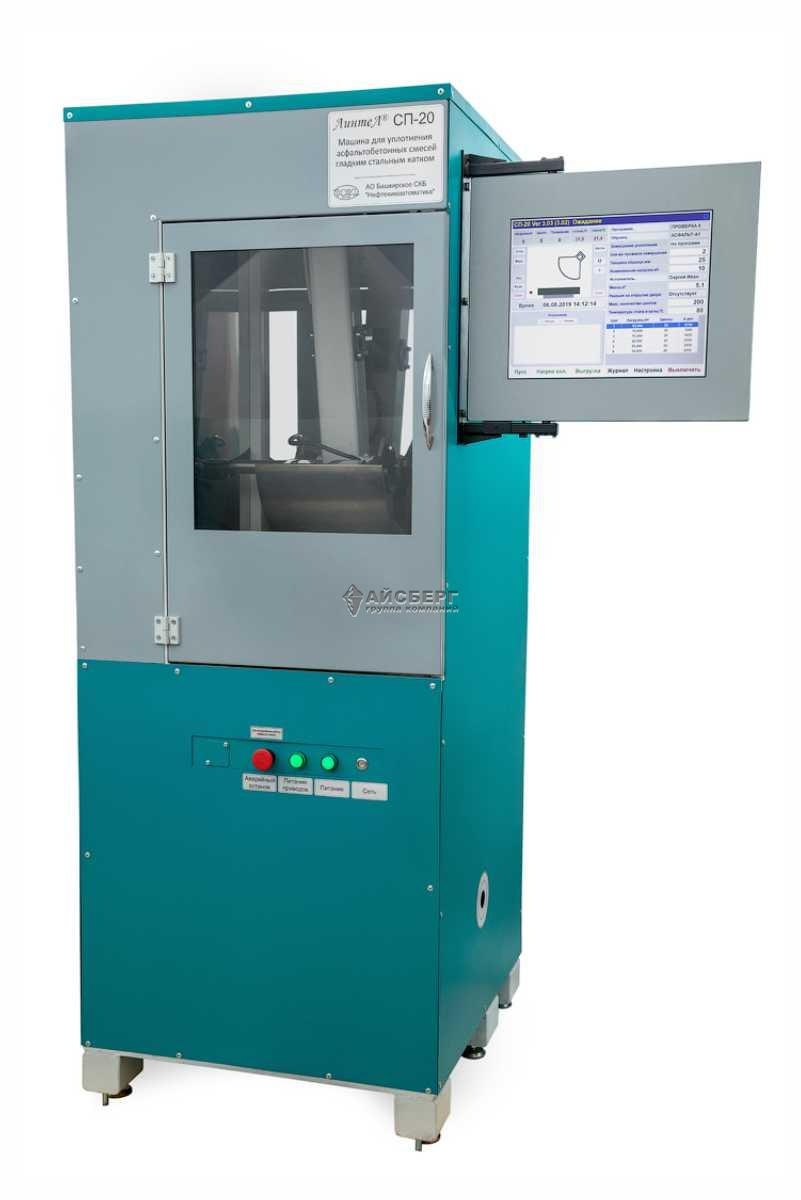

Машина СП-20 предназначена для приготовления образцов-плит размером 320 х 260 мм, необходимых для проведения испытаний на определение стойкости к колееобразованию прокатыванием нагруженного колеса и получения испытательных образцов в лабораториях, занимающихся контролем качества асфальтобетонных покрытий

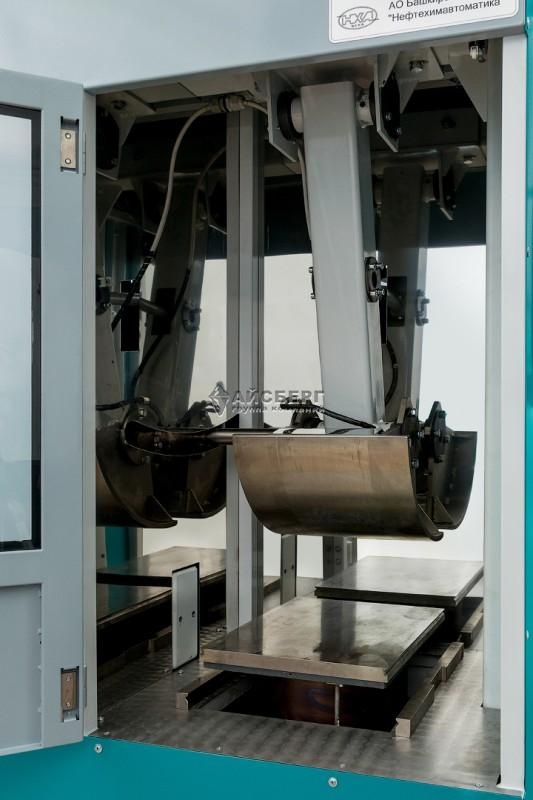

Машина автоматически выполняет заданное количество циклов движения секторного катка, измеряет толщину образца во время уплотнения, выполняет расчёт требуемых показателей и формирует отчёт об испытании

Уплотнение производится по программе испытаний, задающих ступень уплотнения образца

Автоматическое определение касания поверхности образца смеси в форме для испытания, поддержание заданной нагрузки на поверхность смеси и уплотнение образца в соответствии с программой испытания. Уплотнение образца контролируется с помощью автоматического устройства для измерения толщины образца и тензодатчика

Внедрение лабораторной информационной системы ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности

Сохранение и редактирование параметров испытания сокращает время для подготовки испытания и облегчает повседневную эксплуатацию аппарата

Ведение журнала результатов обеспечивает хранение до 1000 результатов уплотнения и графиков нагружения в энергонезависимой памяти

Цветной сенсорный дисплей обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях нагрузки и измеренных значений во время испытания, а также график уплотнения

Автоматическое завершение испытания с фиксацией результата в случае выполнения программы испытания

Возможность просмотра результата уплотнения, графика уплотнения, печати отчета на USB принтер или внешний накопитель

Простая система выгрузки образца смеси без разбора формы

Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания

Система полной самодиагностики с индикацией причин неисправностей на дисплее

Технические характеристики Внутренние размеры ячейки - длина от 319,8 до 320,2 мм - ширина от 259,5 до 260,5 мм - высота от 89 до 93 мм Максимальная скорость подъема стола 96 мм/мин Максимальный ход стола 105±5 мм Количество прокатов в минуту 40±5 Допустимая толщина образцов от 30 до 80 мм

Точностные характеристики Точность измерения толщины, до 50 мм ±2,5 мм Точность измерения толщины, от 50 мм 5 % Точность измерения усилия от создаваемой нагрузки от 3 000 Н до 30 000 Н ±5% Точность измерения температуры от +50 до +100°С ±5 °С

Эксплуатационные характеристики Потребляемая мощность,

в рабочем режиме не более 3500 Вт Потребляемая мощность,
