Назначение

Назначение Датчик "МЭД-127" имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля. Датчик совместим с приемниками серии АП-019.х и АП-027. Особенности Датчик имеет два режима работы: Режим электромагнитного датчика.

Описание

Назначение

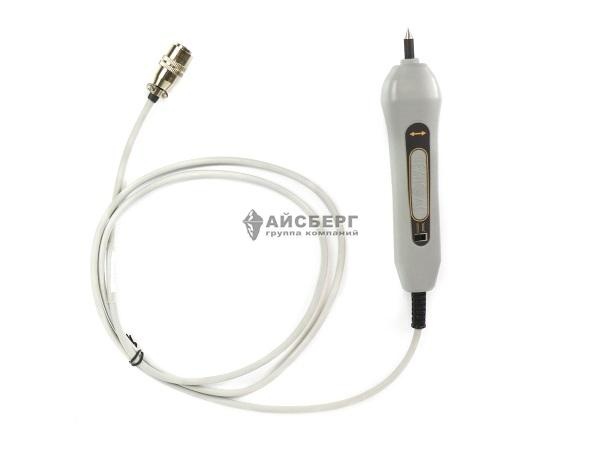

Датчик "МЭД-127" имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.

Датчик совместим с приемниками серии АП-019.х и АП-027.

Особенности

Датчик имеет два режима работы:

Режим электромагнитного датчика.

Режим индикатора переменного электрического поля.

Как это работает?

Режим электромагнитного датчика В режиме электромагнитного датчика устройство используется для выбора кабеля из пучка как по максимальному, так и по минимальному сигналу:

Режим индикатора электрического поля В данном режиме датчик "МЭД-127" формирует выходной сигнал, зависимый от уровня электрического поля вокруг проводника. При этом оценку и сравнение уровней электрического поля проводников можно производить как контактным, так и бесконтактным способом.

В режиме индикатора электрического поля датчик позволяет проводить отбор «своего» кабеля без создания в коммуникации переменного тока, поиск скрытой проводки и мест обрыва небронированного кабеля при наличии к нему непосредственного доступа.

Технические характеристики

Параметр Значение Диапазон воспроизводимых частот, Гц 50..10 4 Габаритные размеры, мм 160x36x25 Длина кабеля, мм 1300 Масса, кг 0,16 Условия эксплуатации Температура окружающей среды, С -30..+50 Относительная влажность воздуха при 25 С, % 90 Атмосферное давление, мм рт. ст. 530..800
