Назначение

Машина для статических испытаний образцов сварных соединений на растяжение, изгиб с торсионным силоизмерителем. ГОСТ 6996. Разрывная машина РМ-50 предназначена для статических испытаний образцов сварных соединений толщиной от 2 до 25 мм на растяжение и изгиб по ГОСТ 6996-66.

Описание

Машина для статических испытаний образцов сварных соединений на растяжение, изгиб с торсионным силоизмерителем. ГОСТ 6996.

Разрывная машина РМ-50 предназначена для статических испытаний образцов сварных соединений толщиной от 2 до 25 мм на растяжение и изгиб по ГОСТ 6996-66.

Разрывная машина предназначена для применения в полустационарных лабораториях контроля качества сварных соединений на строительстве магистральных трубопроводов.

Технические особенности

Машина должна эксплуатироваться в закрытом, отапливаемом помещении с искуственно регулируемыми климатическими условиями при температуре окружающего воздуха от +10°C до +30°C.

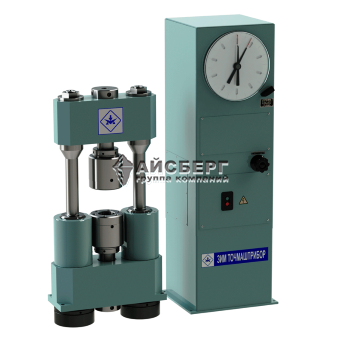

Разрывная машина РМ-50 представляет собой установку, состоящую из нагружающего устройства, пульта управления и труб, соединяющих нагружающее устройство с пультом управления.

Принцип работы разрывной машины заключается в деформировании испытываемых образцов с помощью гидравлического привода и измерения нагрузки по давлению в рабочих цилиндрах путем уравновешивания давления силой упругой деформации стержня (торсиона).

Нагружающее устройство состоит из неподвижного основания с закрепленными в нем цилиндрами, траверсы, подвижно соединенной с основанием с помощью колонн, и клиновых захватов, один из которых закреплен на основании разрывной машины, а другой — на траверсе.

Колонны одновременно являются поршнями гидроцилиндров машины. Сопряжение колонн с цилиндрами выполнено с зазором 0,05-0,07 мм, что обеспечивает минимум утечек рабочей жидкости через зазор.

Пульт управления машины представляет собой блочную конструкцию. Нижняя часть пульта — насосная установка, верхняя — силоизмерительный блок. Насосная установка состоит из бака и блока с электро- и гидроаппаратурой, соединенных с помощью шарниров для удобства опрокидывания верхней части пульта относительно бака и свободного доступа к гидроаппаратам, смонтированным на нижней поверхности плиты блока гидропривода.

Технические характеристики

Наименование параметров

Значение

Предельная нагрузка при испытаниях на растяжение, кН

500

Предельное усилие при испытании на изгиб, кН

300

Диапазоны измерения нагрузок, кН

40-200

100-500
