Цена по запросуМЕГЕОН 15004

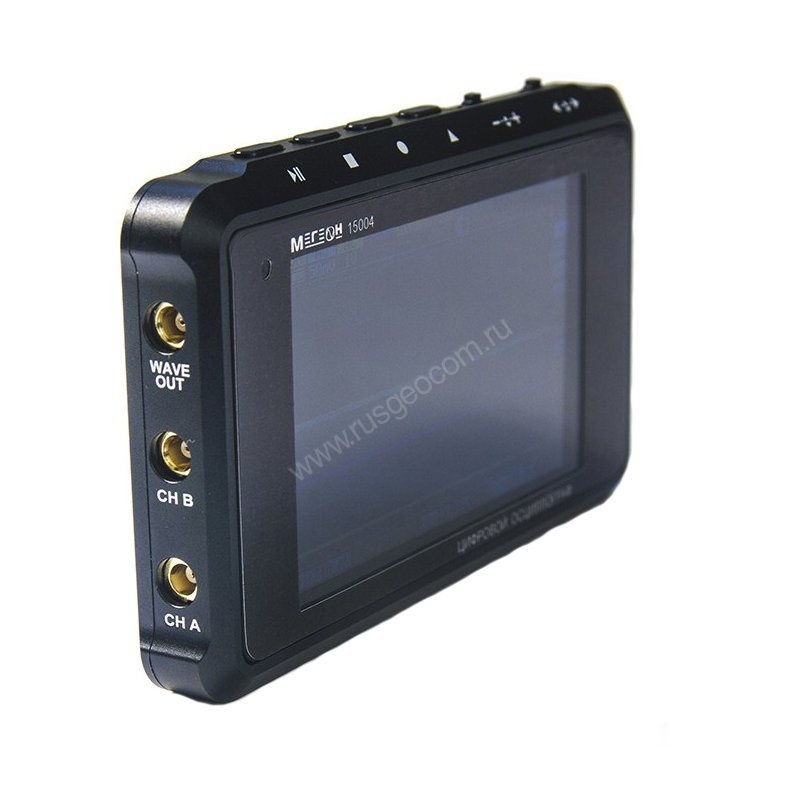

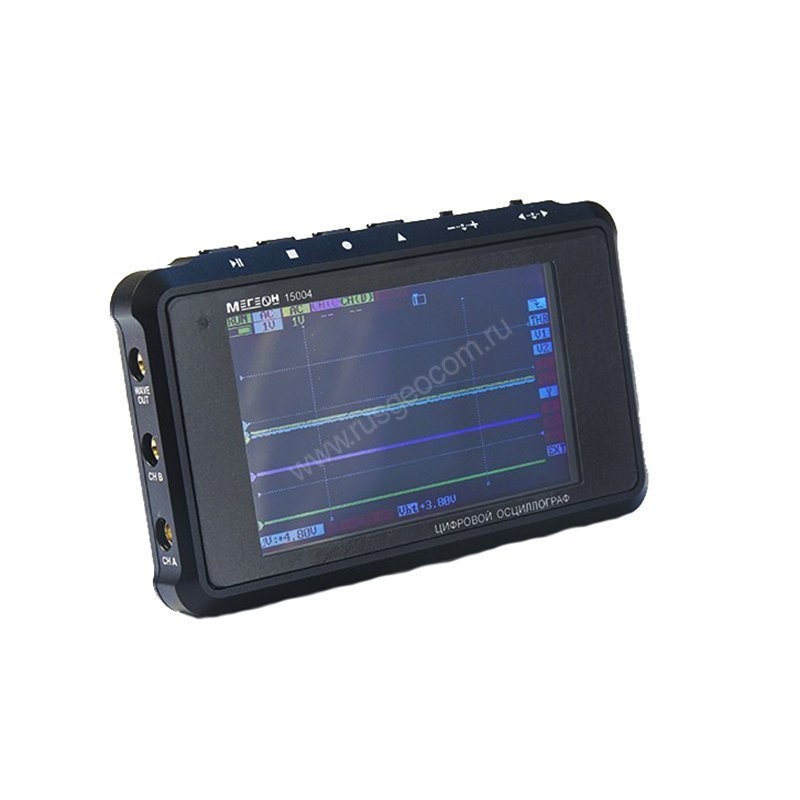

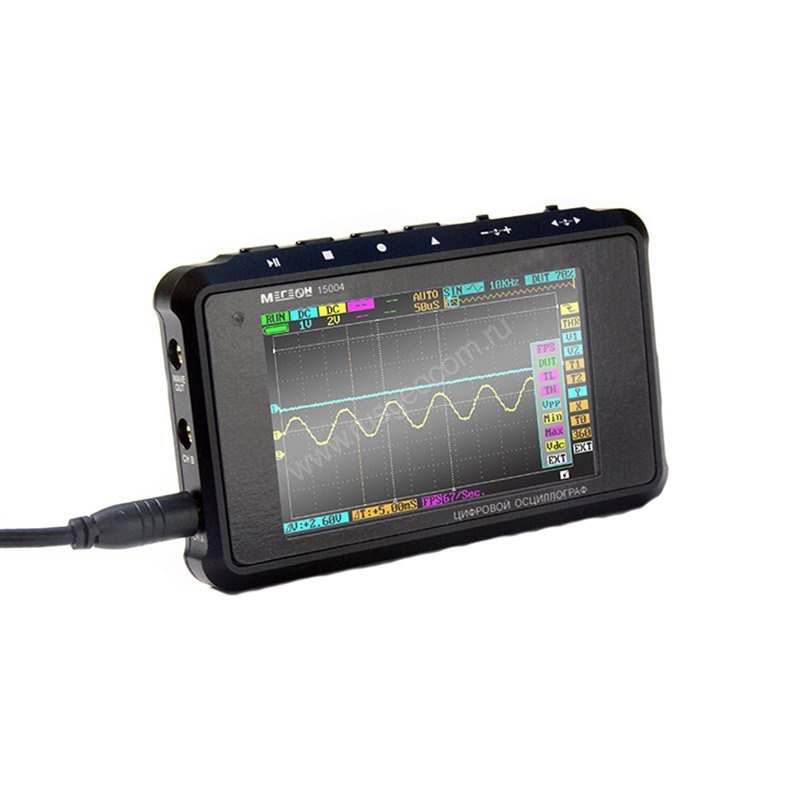

МЕГЕОН 15004 - это портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.
- Процессор: ARM Cortex M3
- Полоса пропускания: 0…8 МГц
- Условия эксплуатации: 5…40°С
- Частота выборки: 30 выб/с…72Мвыб/с
- Горизонтальная развёртка: 100нс…1с с шагом 1-2-5
Назначение
МЕГЕОН 15004 - это портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.
Описание
МЕГЕОН 15004 - это портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.
Особенности:
4 канала (2 аналоговых A,B канала и 2 цифровых C,D канала)
Встроенный многофункциональный генератор

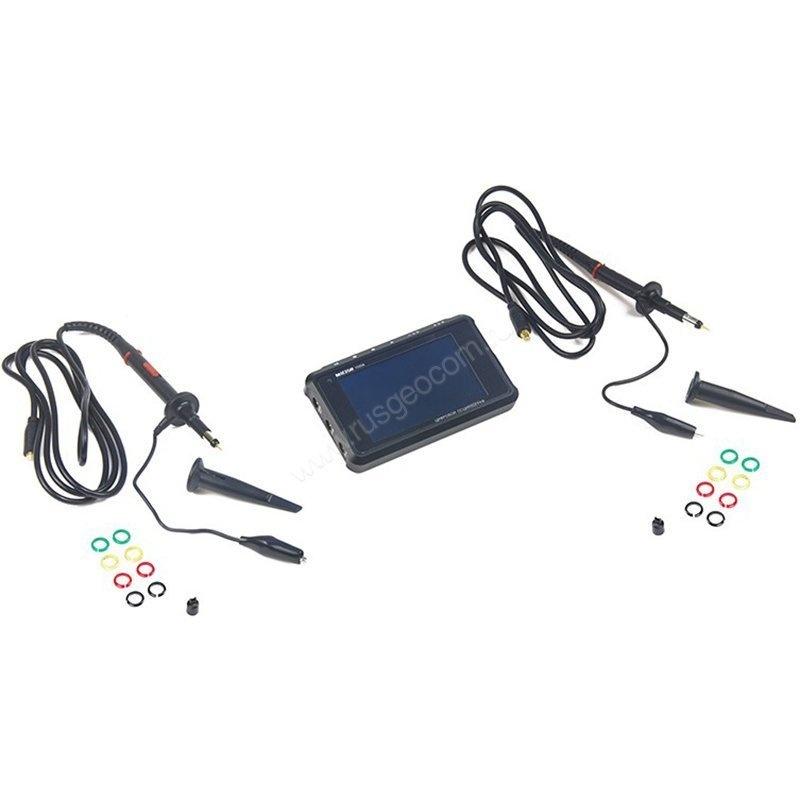

В комплекте 2 пробника
Полоса пропускания до 8 МГц
72 Мвыб/сек для всех аналоговых каналов
Разрядность АЦП - 8 бит
Длина записи осциллограммы на любом канале до 4096 точек
До 5 часов работы без подзарядки
Математические функции
Настраиваемые измерители
Зарядка от USB
Большое количество настроек
Подключение к компьютеру
Оранжевый – горизонтальная развёртка
Белый – скрытие курсора, (системный индикатор)
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Процессор | ARM Cortex M3 |
| Полоса пропускания | 0…8 МГц |
| Условия эксплуатации | 5…40°С |
| Частота выборки | 30 выб/с…72Мвыб/с |
| Горизонтальная развёртка | 100нс…1с с шагом 1-2-5 |
| Система ввода-вывода и управления | FPGA |
| Вертикальная чувствительность каналов А и В | 20мВ…10В/Дел с шагом 1-2-5 (х1) 0,2В…100В/Дел с шагом 1-2-5 (х10) |
| Вертикальная чувствительность каналов С и D | 0…15В фиксированная (CMOS, TTL) |
| Тип входов А и В | Открытый, закрытый |
| Тип входов C и D | Открытый |
| Вертикальное разрешение каналов А и В | 8 бит |
| Объём памяти для хранения осциллограмм | 2Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск) |
| Сохраняемая длина осциллограммы | 360…4096 точек |
| Формат сохраняемых данных | Bmp, Dat, Buf, Csv |
| Автоматические настраиваемые измерители | 8 измерителей, выбор из 12 параметров у каждого |
| Фиксированные измерители | 2 (амплитуда и время между курсорами) |
| Режим запуска триггера | Автоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan) |
| Тип запуска триггера | Запуск по восходящему фронту, Запуск по нисходящему фронту, Уровень сигнала больше, чем уровень триггера Уровень сигнала меньше, чем уровень триггера Длительность отрицательного им |
| Источник запуска триггера | Каналы A,B,C,D |
| Уровень запуска триггера | - 3,8…3,8В с шагом 40мВ |
| Габаритные размеры без упаковки | 100х60х15 мм |
| Габаритные размеры с упаковкой | 190х117х45 мм |
| Условия хранения и транспортировки | -20…60°С |
Итог
МЕГЕОН 15004 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
