Цена по запросуМЕГЕОН 15011

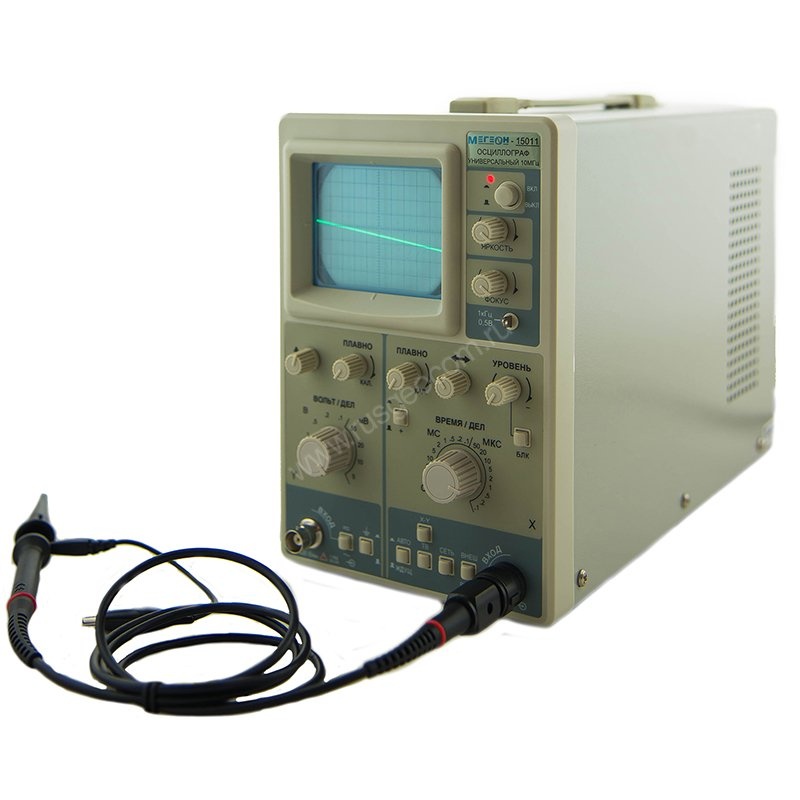

Осциллограф МЕГЕОН 15011 – это измерительный прибор аналогового типа, который предназначен для использования в лабораториях, научно-исследовательских центрах, в образовательных учреждениях. Применяется также в сервисных центрах и на производственных объектах. Предусмотрен один входной канал для подключения тестируемых устройств.
- Диапазон частот: 20 Гц … 10 МГц
- потребляемая мощность: 25 В-А
- Полоса пропускания: (0 … 10) МГц
- частота: 1 кГц
- время непрерывной работы: 8 ч
Назначение
Осциллограф МЕГЕОН 15011 – это измерительный прибор аналогового типа, который предназначен для использования в лабораториях, научно-исследовательских центрах, в образовательных учреждениях. Применяется также в сервисных центрах и на производственных объектах. Предусмотрен один входной канал для подключения тестируемых устройств.
Описание
Осциллограф МЕГЕОН 15011 – это измерительный прибор аналогового типа, который предназначен для использования в лабораториях, научно-исследовательских центрах, в образовательных учреждениях. Применяется также в сервисных центрах и на производственных объектах. Предусмотрен один входной канал для подключения тестируемых устройств. С его помощью специалисты по разработке и ремонту радиоэлектронной аппаратуры могут фиксировать форму и технические характеристики электрического сигнала.
Для отображения осциллограммы измеряемого сигнала используется экран на основе электронно-лучевой трубки, что позволяет существенно уменьшить стоимость устройства по сравнению с другими осциллографами. Низкая цена осциллографа способствуют его популярности в небольших сервисных центрах или учебных учреждениях.
Имеется интегрированный калибратор, с помощью которого выполняется настройка осциллографа МЕГЕОН 15011 для сохранения точности выполняемых измерений. Благодаря этому операторам не нужно приобретать и использовать дополнительные аксессуары и обращаться за помощью к сторонним специалистам.

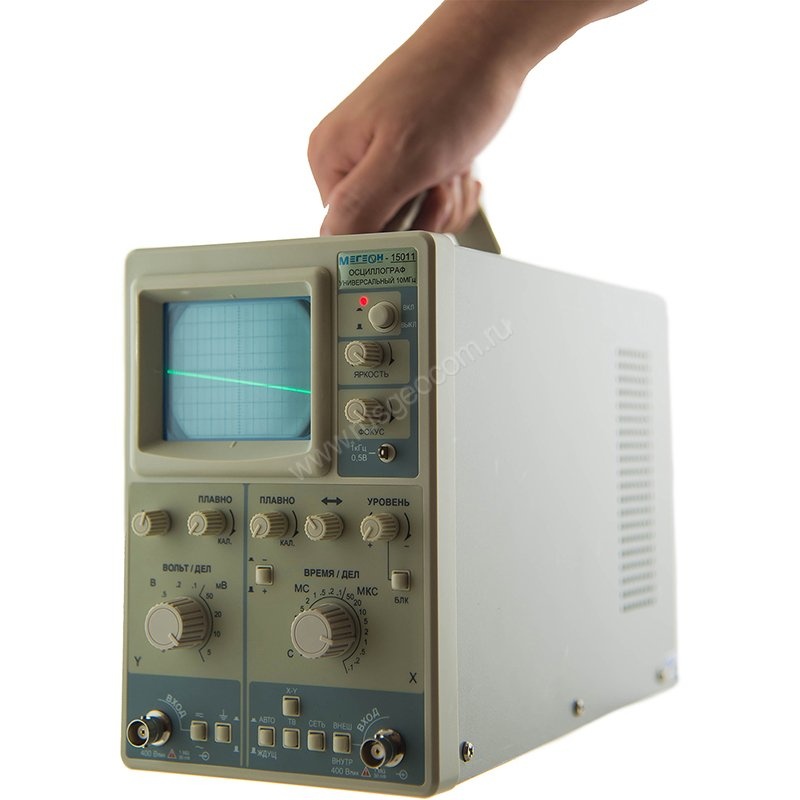

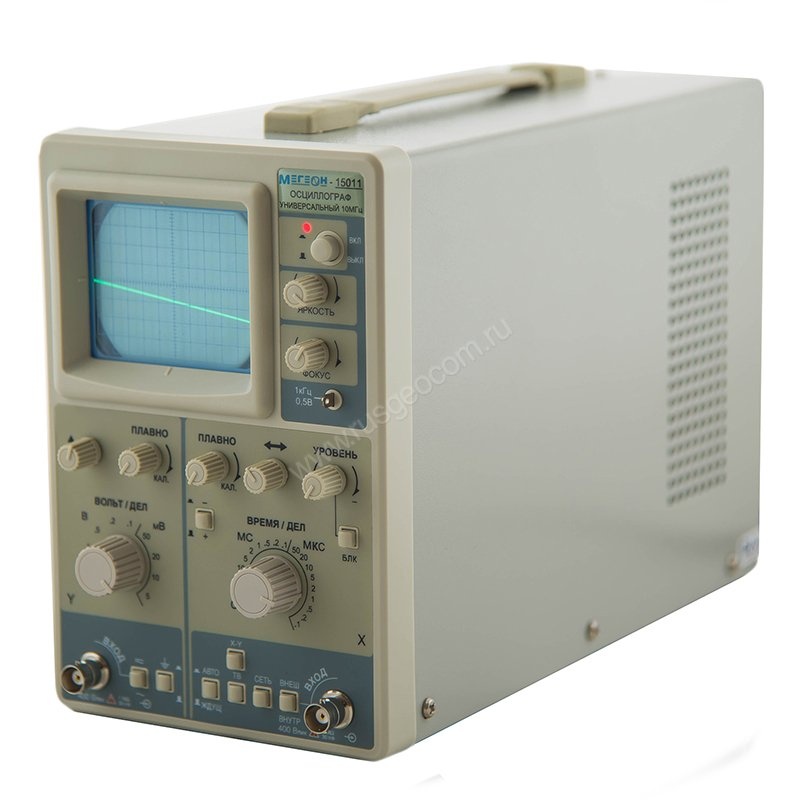

Для регулировки параметров работы используются кнопки и поворотные переключатели на передней панели. Сам корпус отличается повышенной прочностью и имеет компактные размеры. Сверху предусмотрена ручка, с помощью которой осциллограф можно переносить с места на место.
Технические особенности устройства:
Предусмотрен один канал для подключения тестируемого оборудования.
Максимальное значение частоты сигнала 10 МГц.
Погрешность не более 5%.
Возможность плавной регулировки коэффициента отклонения
Купить осциллограф МЕГЕОН 15011, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | 20 Гц … 10 МГц |
| потребляемая мощность | 25 В-А |
| Полоса пропускания | (0 … 10) МГц |
| частота | 1 кГц |
| время непрерывной работы | 8 ч |
| погрешность | ±2% |
| температура окружающей среды | (+5 … +40) o С |
| основная погрешность | ±5% |
| Входная емкость | 25 пФ |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| амплитуда | 0,5 В |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Размер экрана ЭЛТ | 36×48 мм (6×8 делений) |
| Ширина линии луча | 0,8 мм |
| от сети переменного тока | 220 В, 50 Гц |
| относительная влажность при температуре +25 o С | 85% |
| Масса | 3,5 кг |
| Габаритные размеры | :130 × 240 × 290 мм |
| с делителем 1 | 10:20 пФ |
| основная погрешность с делителем 1 | 10:±7% |
| Встроенный калибратор выдает импульсы прямоугольной формы (меандр) | : |
Итог
МЕГЕОН 15011 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
