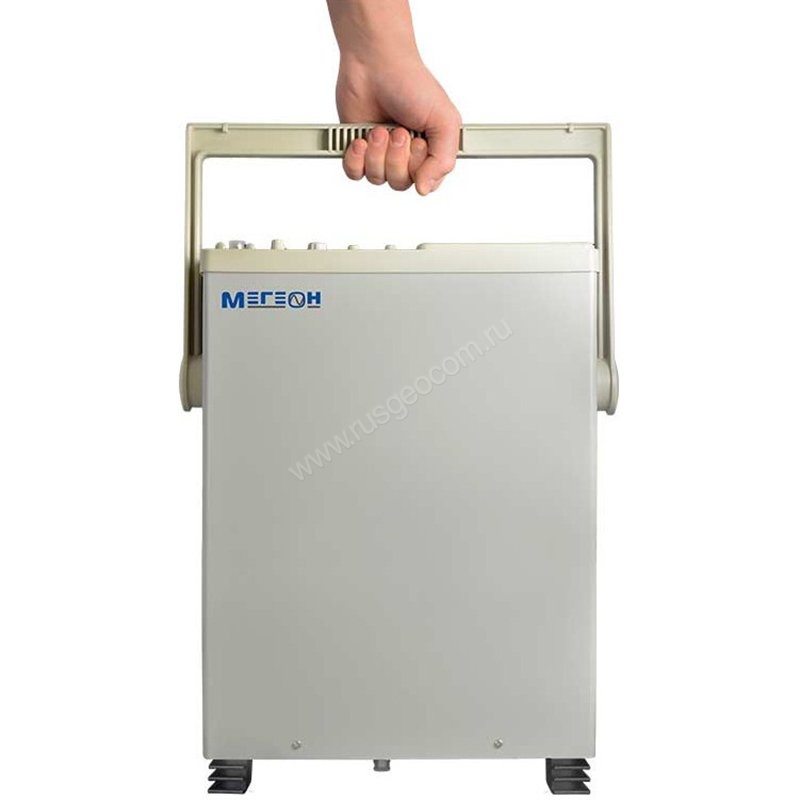

Цена по запросуМЕГЕОН 15022
Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел.
- Полоса пропускания: DС ~ 500 кГц
- Чувствительность: 5 В (яркость свечения увеличивается при подаче отрицательного напряжения)
- Выходное сопротивление: Приблизительно 1 кОм
- Шкала: Внутренняя
- Режимы работы: СН1: только канал 1. СН2: только канал 2. DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2
Назначение
Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел.
Описание

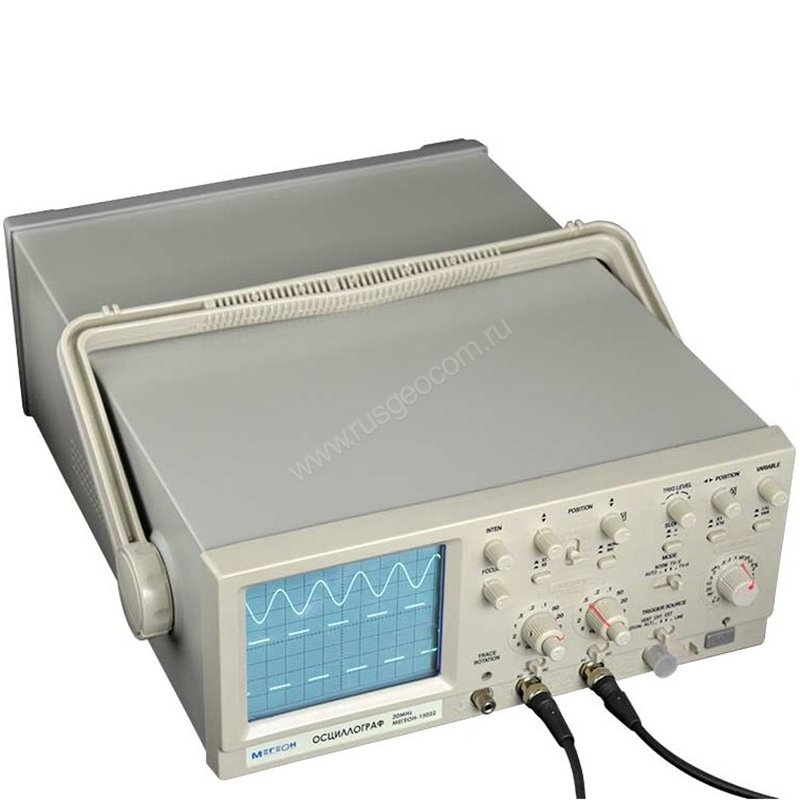

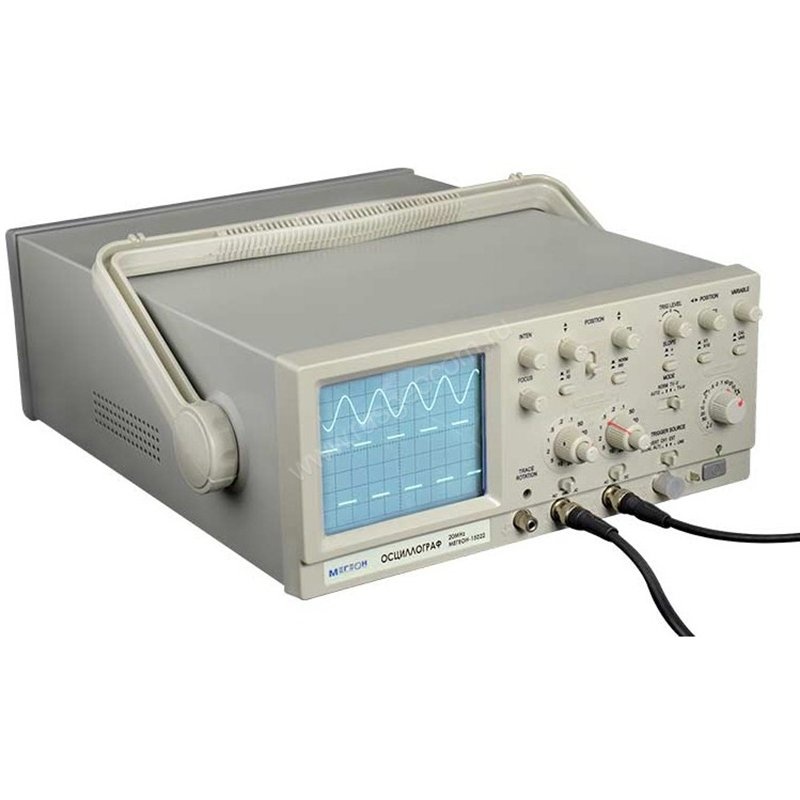

Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.
Особенности:
Высокая интенсивность свечения, высокое напряжение ускорения анода
ЭЛТ, с высокой яркостью и напряжением ускорения анода 1,9 кВ. Это способствует четкому изображению даже при высоких скоростях развертки.
Широкая полоса пропускания и высокая чувствительность: Осциллограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ\дел в канале 1 при растяжке в 5 раз).
Синхронизация суммарным сигналом это когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию.
ТВ-синхронизация:Осциллограф имеет фильтр синхронизации для автоматической синхронизации по ТВ-кадрам и ТВ -строкам.
Выход сигнала канала1. Сигнал канала1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора.
Режим Х-У При переводе осциллографа в режим Х-У канал 1 используется как ось X, а вход канала 2 как ось У.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Полоса пропускания | DС ~ 500 кГц |
| Чувствительность | 5 В (яркость свечения увеличивается при подаче отрицательного напряжения) |
| Выходное сопротивление | Приблизительно 1 кОм |
| Шкала | Внутренняя |
| Режимы работы | СН1: только канал 1. СН2: только канал 2. DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2 |
| Температура и влажность хранения | :от -20 до + 60 °С, при влажности 70 % (максимум) |
| Рабочая температура и влажность | :от 0 до 35° С при относительной влажности: 85% (Макс). |
| Входное сопротивление | Приблизительно 10 кОм |
| Линейность | ±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется) |
| Форма сигнала | Меандр положительной полярности |
| Время нарастания | 5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек), |
| Синхронизация | Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения). |
| Плавная регулировка | Обеспечивает перекрытие не менее чем в 2,5 раза |
| Входное сопротивление и емкость | 1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ |
| Частота работы коммутатора повторения | Приблизительно 250 кГц |
| Входы усилителя | АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется. |
| Макс, входное напряжение | 30 В (DC + АС пик), АС частота, не более 1 кГц |
| СН1 выход | Приблизительно 20 мВ при 50 Ом |
| Режимы работы синхронизации | Нормальная, Автоматическая, TV-V TV-H |
| ЕХТ вход Входное сопротивление макс, входное напряжение | Внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик), 401 АС: Частота не выше 1 кГц 402 |
| Коэффициенты развертки | 0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y |
| Множитель развертки | 10 раз (максимум 20 нс/дел) |
| Изменение положения при включении Х10 | В пределах 2 дел. в центре экрана |
| Измерение разности фаз X-Y | Не более 3° в полосе 0 ... 50 кГц |
| Ширина полосы | DC - 1 МГц |
| Фосфор | Р31 |
| Напряжение ускорения анода | Приблизительно 2 кВ |
| Рабочая часть экрана | 8x10 дел (1 дел = 10 мм) |
| Поворот луча | Обеспечивается |
| Высота над уровнем моря рабочая/транспортировка | 5000 м/15000 м |
| Тип | 6-дюймовый прямоугольная с внутренней шкалой |
| Частота | 1 кГц ±5% |
| Габаритные размеры | :350 x 140 x 430 мм |
| Погрешность | ±3 %, ±5 %, при растяжке в 10 раз ±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки) |
| Полярность | + /- |
| Амплитуда | 0,5 В ±5% |
| Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного | :15 минутам |
| Параметры прибора соответствуют техническим характеристикам при питании от сети | :Напряжением 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5%. |
| Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении | :не превышает 45 Вт. |
| Прибор допускает непрерывную работу в рабочих условиях эксплуатации | :в течение 8 часов. |
Итог
МЕГЕОН 15022 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
