Описание

Назначение

Индикатор применяется для определения содержания слабых пород в щебне по методике ГОСТ 8269.0 - 97.

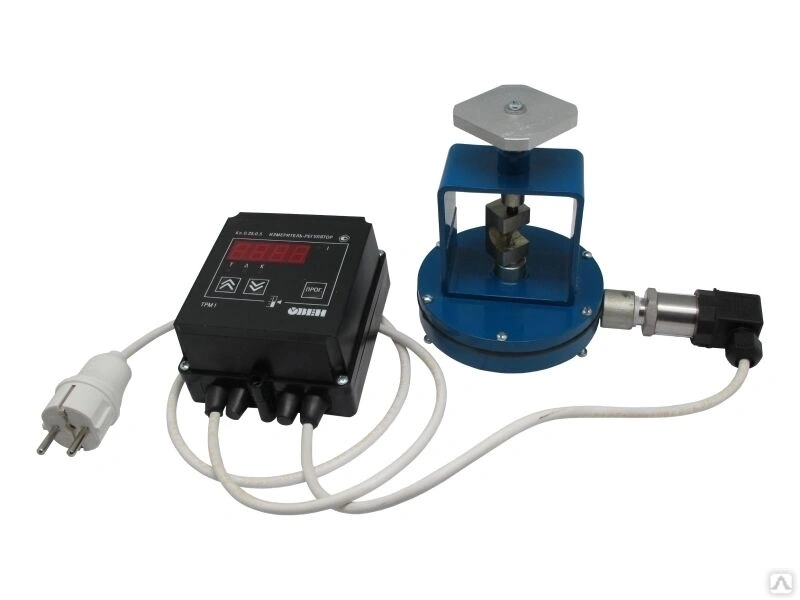

Конструкция прибора

манометр.

гидравлическая мессдоза

верхний зуб

нижний зуб

диск винтового механизма

щелевой упор

корпус прибора

механический индикатор

измеритель микропроцессорный ТРМ-1

преобразователь избыточного давления ПД-100

паспорт

Принцип действия

Усилие, создаваемое верхним зубом при вращении рукоятки передается на щебень и на нижний зуб, опирающийся на шток рабочей камеры.

Давление в камере передаётся на датчик, который подключён к электронному блоку. На дисплее блока индицируется усилие, при котором произошло разрушение в фактических единицах ( МПа или кгс/см ).

При проведении испытания от каждой фракции берут аналитическую пробу. Содержание зёрен слабых пород определяют отдельно для каждой фракции. Каждое выделенное при разборке пробы щебня сомнительное по прочности зерно вставляют клиновидным концом между зубьями прибора до щелевого упора. После этого вращением диска винтового механизма прибора сжимают зубья и «откусывают» кусочки камня. По показаниям на дисплее блока определяют предел прочности камня.
