NOVOTEST ВИК

Набор используется для проведения неразрушающего контроля с помощью визуально-оптического метода в лабораторных, цеховых и полевых условиях при проведении сварочных и других работ. Для этого в составе данного комплекта есть все необходимые инструменты и средства. Комплект представляет собой укладочный футляр с инструментами внутри в соответствии с "Инструкцией по визуальному и измерительному контролю" РД 03-606-03.

Коротко по сути

Штангенциркуль ШЦ-1-125-0,1 с глубиномером: Предназначен для измерений наружных и внутренних размеров, а также глубины контролируемых объектов. Диапазон измерений 0-125мм. I класс точности
Линейка металлическая Л-300: Материал - сталь, длина 30 см.
Рулетка 5 м: Металлическая рулетка с фиксатором и возвратным механизмом. Длина – 5 м.
Зеркало инспекционное поворотное: Зеркало для визуального осмотра труднодоступных мест. Диаметр 32 или 50 мм.
Фонарь: Светодиодный миниатюрный фонарь для работы в условиях слабой освещенности. Мощность 0,5 Вт, элемент питания – батарейка АА 1шт. (в комплекте)

Назначение

Описание

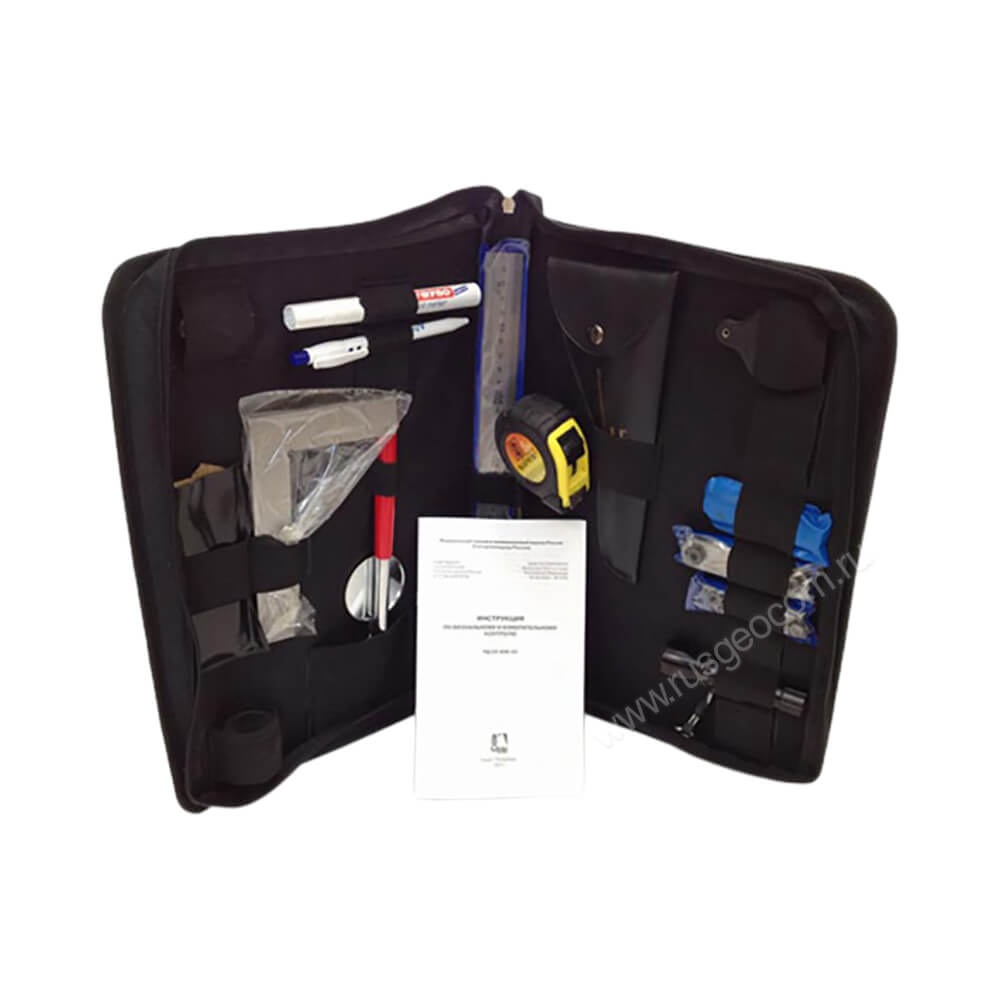

Комплект представляет собой укладочный футляр с инструментами внутри в соответствии с "Инструкцией по визуальному и измерительному контролю" РД 03-606-03.

НАЗНАЧЕНИЕ

Визуальный и измерительный контроль качества:

основного материала – металла (изделий, полуфабрикатов, заготовок);

подготовки изделий к сварке;

сборки соединений (сборочных единиц) под сварку;

полученных сварных соединений и наплавок;

производства изделий и сборочных единиц;

устранения различных дефектов в сварных соединениях и главном металле

при производстве:

входного контроля основного материала;

сварных работ;

монтажа или ремонта изделий;

технического диагностирования состояния металла, сварных и иных соединений при эксплуатации и в период после истечения срока службы объекта.

ОСОБЕННОСТИ:

Соответствует РД 03-606-03

Все необходимое оборудование уже в комплекте поставки

"Инструкцией по визуальному и измерительному контролю" РД 03-606-03 в комплекте

Надежный и удобный футляр (сумка)

Сертификат о калибровке набора в базовой комплектации

Небольшой вес и размер

Возможность комплектования набора дополнительным оборудованием

Купить NOVOTEST ВИК, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.

Технические характеристики

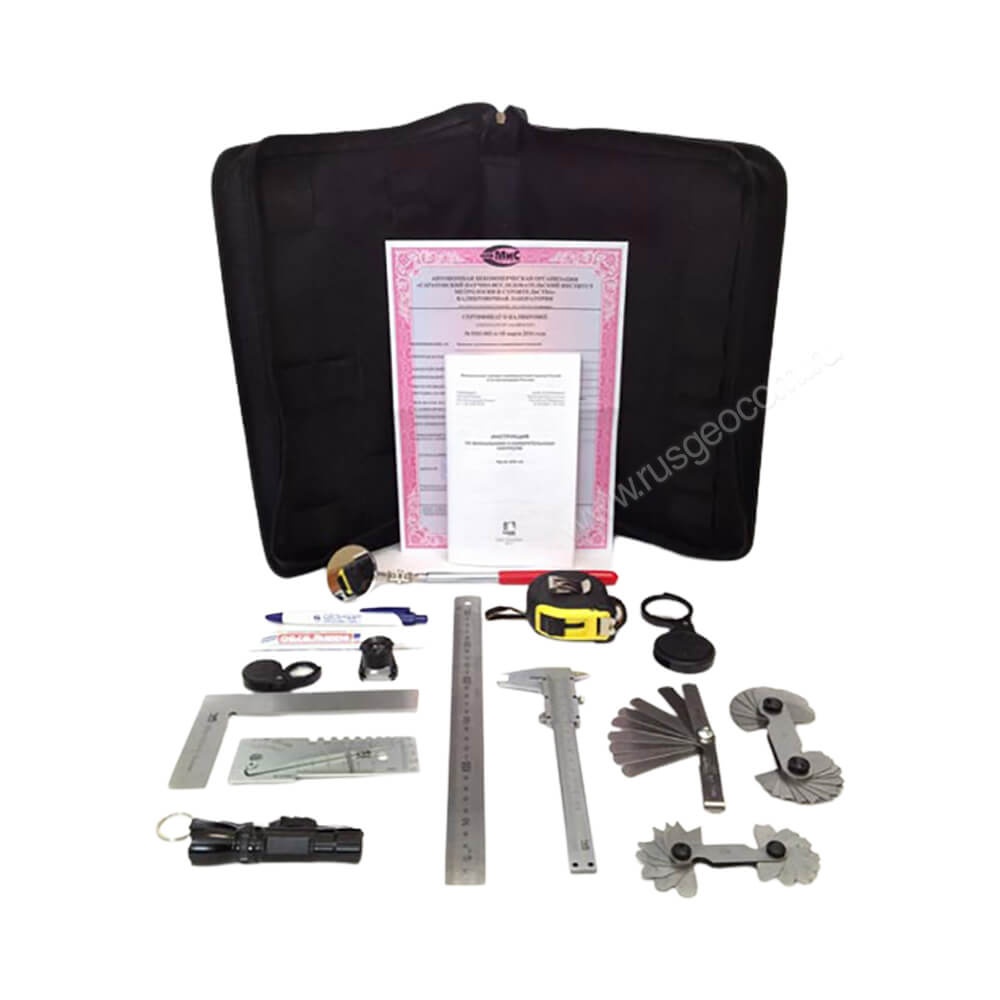

Параметр	Значение
Штангенциркуль ШЦ-1-125-0,1 с глубиномером	Предназначен для измерений наружных и внутренних размеров, а также глубины контролируемых объектов. Диапазон измерений 0-125мм. I класс точности
Линейка металлическая Л-300	Материал - сталь, длина 30 см.
Рулетка 5 м	Металлическая рулетка с фиксатором и возвратным механизмом. Длина – 5 м.
Зеркало инспекционное поворотное	Зеркало для визуального осмотра труднодоступных мест. Диаметр 32 или 50 мм.
Фонарь	Светодиодный миниатюрный фонарь для работы в условиях слабой освещенности. Мощность 0,5 Вт, элемент питания – батарейка АА 1шт. (в комплекте)
Маркер по металлу	Универсальный восковый маркер для промышленной маркировки. Цвет желтый, красный или белый, ширина 12 мм, длина 95 мм.
Лупа складная ЛПП 1-2,5х М	Стандартная складная лупа, 2,5х
Лупа складная ЛПП 1-7х М	Стандартная складная лупа для осмотра мелких деталей контролируемой поверхности, 7х
Угольник поверочный 100х60 мм (90°)	Угольник для проверки и разметки прямых углов контролируемых объектов. Размер 100х60, угол 90°, II класс точности.
Универсальный шаблон сварщика УШС-3	УШС-3 применяется для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле.
Набор щупов №4 (0,1...1 мм)	Для контроля зазоров между поверхностями. Класс точности II, диапазон толщин 0,1-1,0мм
Набор радиусных шаблонов №1 (R=1...6 мм)	Шаблоны радиусные, для оценки радиусов выпуклых и вогнутых поверхностей.
Набор радиусных шаблонов №3 (R=7...25 мм)	Для контроля внутреннего и наружного радиусов

Итог

NOVOTEST ВИК — профессиональное решение. Перед заказом уточните комплектацию и исполнение.
