Назначение

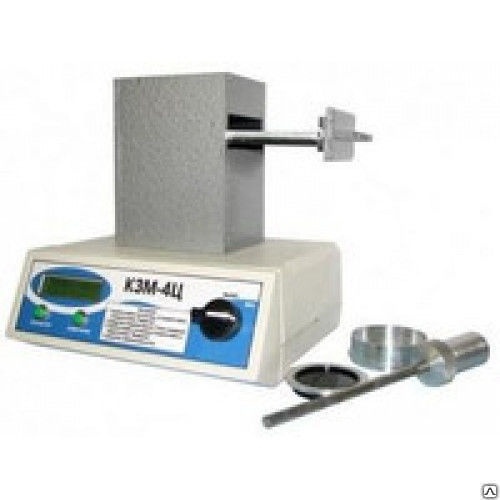

Прибор является фотоэлектрическим концентратомером взвешенных частиц в суспензиях. Прибор состоит из основания и фотоэлектрического узла. В кюветодержатель фотоэлектрического узла устанавливается кювета.

Описание

Прибор является фотоэлектрическим концентратомером взвешенных частиц в суспензиях.

Прибор состоит из основания и фотоэлектрического узла. В кюветодержатель фотоэлектрического узла устанавливается кювета.

Принцип работы прибора основан на сравнении световой проницаемости исследуемой водной суспензии, полученной путем отмывания щебня, с чистой водой.

После измерения прибор выдает величину световой проницаемости суспензии, которая прямо пропорциональна величине содержания пылевидных и глинистых частиц в щебне (гравии).

Для работы с прибором необходимо иметь в лаборатории следущее дополнительнок оборудование:

Шкаф сушильный, Сосуд без меток объемом 10 л., Весы настольные циферблатные на 10 кг по ГОСТ 29329,

Весы лабораторные по ГОСТ 24104 (диапазон измерения до 100 г),

Чашка №6 450 мл (стакан №5 400 мл) для выпаривания по ГОСТ 9147-80,

Сосуд, чаша или стакан объемом 250 мл., Секундомер,

Мензурка 50 мл по ГОСТ 1770-74, Деревянная мешалка, Термометр по ГОСТ 28498-90.

Технические характеристики

Прибор предназначен для работы в закрытом отапливаемом помещении

при следующих условиях:

- температура окружающего воздуха: +15 ... +30 °С

- относительная влажность воздуха: 50 ... 70%

- атмосферное давление: 84 ... 107 кПа

Диапазон измерения массы пылевидных и глинистых частиц - 0 ... 10% к массе пробы материала

Предел основной допустимой относительной погрешности измерения - 10% от измеряемой величины

Габариты (ДхШхВ) - 280х250х250 мм.

Масса - не более 3 кг
