Назначение

Прибор ПКФ-СД предназначен для лабораторного определения коэффициента фильтрации песчаных и других водопроницаемых грунтов в соответствии с требованиями ГОСТ 22733-77 . Используется при инженерно-геологических изысканиях, дорожных и строительных лабораторных испытаниях, а также при оценке дренирующих свойств грунтов в основании сооружений. Конструкция прибора проста и надёжна: состоит из цилиндрического корпуса, вертикальной трубки, регулируемого клапана и мерного резервуара.

Описание

Прибор ПКФ-СД предназначен для лабораторного определения коэффициента фильтрации песчаных и других водопроницаемых грунтов в соответствии с требованиями ГОСТ 22733-77 . Используется при инженерно-геологических изысканиях, дорожных и строительных лабораторных испытаниях, а также при оценке дренирующих свойств грунтов в основании сооружений.

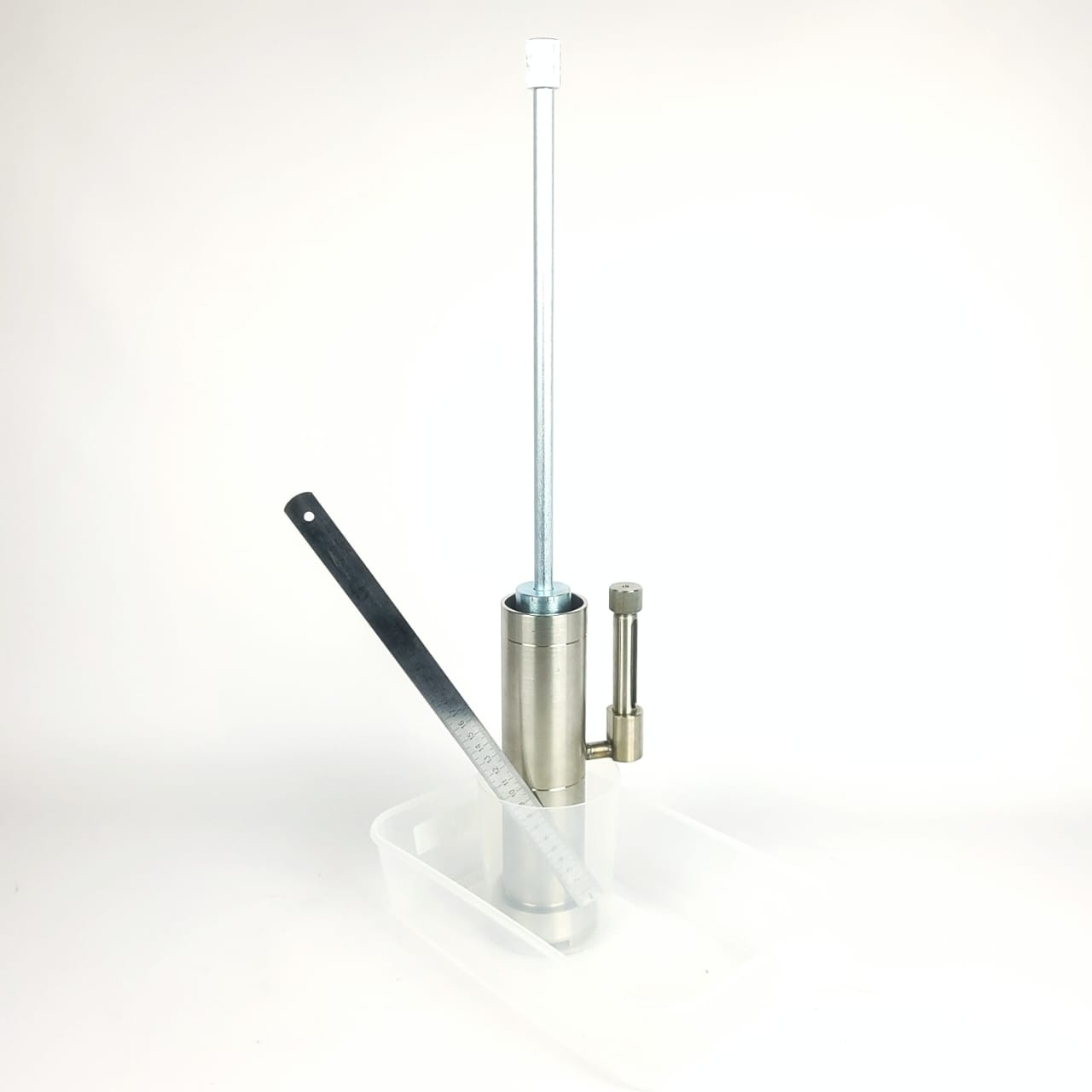

Конструкция прибора проста и надёжна: состоит из цилиндрического корпуса, вертикальной трубки, регулируемого клапана и мерного резервуара. Комплект включает измерительную линейку и поддон для сбора фильтрующейся воды. Все элементы изготовлены из нержавеющей стали, что обеспечивает долговечность и устойчивость к коррозии.

Суть испытания

Испытание заключается в пропускании воды через образец грунта при постоянном или переменном напоре и измерении количества воды, прошедшей за определённое время. По полученным данным вычисляется коэффициент фильтрации (kф) — основной показатель водопроницаемости грунта, характеризующий скорость фильтрации воды через пористую среду.

Чем выше значение коэффициента фильтрации, тем больше водопроницаемость песка. Этот параметр используется при расчётах дренажных систем, фундаментов, земляных плотин и оснований дорожных покрытий.

Преимущества прибора ПКФ-СД

Соответствие требованиям ГОСТ 22733-77 ;

Простота и точность проведения испытаний;

Компактная и устойчивая конструкция;

Нержавеющая сталь — долговечность и коррозионная стойкость;

Возможность проведения серии измерений с высокой повторяемостью.

Технические характеристики

Параметр

Значение

Нормативный документ

ГОСТ 22733-77

Назначение

Определение коэффициента фильтрации песчаных грунтов

Диапазон измерения коэффициента фильтрации

1×10⁻³ – 1×10⁻⁵ м/с
