Приспособление для определения прочности на растяжение при изгибе ГОСТ Р 58406.6-2020
Приспособление для испытания на изгиб предназначено для определения предела прочности на растяжение при изгибе и предельной относительной деформации растяжения при отрицательной температуре асфальтобетонных образцов в лабораторных условиях на прессе. ГОСТ Р 58406.6-2020
- Бренд: Россия
- Артикул: a174747
- Комплектация и доступные исполнения уточняются перед заказом
Назначение
Приспособление для испытания на изгиб предназначено для определения предела прочности на растяжение при изгибе и предельной относительной деформации растяжения при отрицательной температуре асфальтобетонных образцов в лабораторных условиях на прессе. Приспособление представляет собой плиту к которой прикреплена нагрузочная пластина, а также гаками прикреплены два направляющих стержня. На нагрузочной пластине, прикреплены опоры.
Описание
Приспособление для испытания на изгиб предназначено для определения предела прочности на растяжение при изгибе и предельной относительной деформации растяжения при отрицательной температуре асфальтобетонных образцов в лабораторных условиях на прессе.

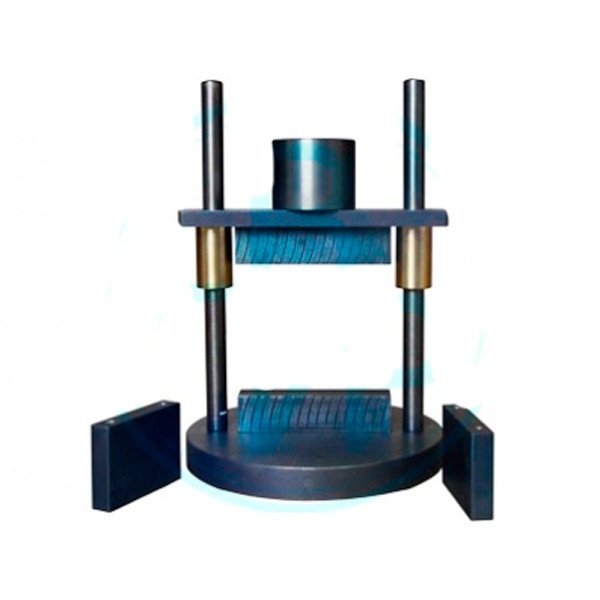

Приспособление представляет собой плиту к которой прикреплена нагрузочная пластина, а также гаками прикреплены два направляющих стержня.
На нагрузочной пластине, прикреплены опоры. На направляющие стержни надеваются бронзовые втулки, запрессованные в верхнюю плиту, на которой прикреплен стержень.
Для передачи усилия к приспособлению служит бобышка, прикрепленная к верхней плите .
Испытание производят в следующей последовательности:
Установить образец на нижнюю часть приспособления.
Установить верхнюю часть приспособления.
Установить приспособление на пресс.
Нагрузить образец со скоростью 10,0 мм в минуту, до разрушения образца.
Зафиксировать максимальную нагрузку и деформацию.
Технические характеристики:
Наибольшая статическая нагрузка, прикладываемая к образцу - 50 кН
Длина нагрузочных пластин - 70 и 100 мм
Радиус кривизны нагрузочных пластин - 50 и 75 мм
Габаритные размеры приспособления (ДхШхВ) - не более 155 х 155 х 210 мм
Масса - не более 7,6 кг.
Комплектация
Приспособление в сборе.
Паспорт и инструкция по эксплуатации
Итог
Приспособление для определения прочности на растяжение при изгибе ГОСТ Р 58406.6-2020 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
Задача: Лаборатории нужно оценивать прочность образцов на растяжение при изгибе в условиях низкой температуры.
Место в методике: Асфальтобетонную балку доводят до требуемой геометрии, кондиционируют при отрицательной температуре, быстро переносят в приспособление и нагружают по схеме изгиба с записью силы и перемещения.
Логика выбора: Приспособление имеет смысл только вместе с прессом подходящего диапазона, климатическим оборудованием и способом измерения фактической температуры образца.
Критическая ошибка: Допустить прогрев балки при установке или сместить её относительно опор. Тогда разрушение отражает температурную ошибку или кручение, а не сопротивление изгибу.
Проверка при приёмке: Проверить расстояние между опорами, центр приложения нагрузки, скорость, диапазон датчика и время переноса. На холостом прогоне подтвердить свободное движение, на пробной балке — симметричную картину разрушения.
Зафиксировать в КП и спецификации: Интерфейс пресса, размеры образцов, скорость перемещения, диапазон нагрузки, климатическое кондиционирование, датчики и редакцию стандарта.
