Цена по запросуR&S ESL3 со следящим генератором

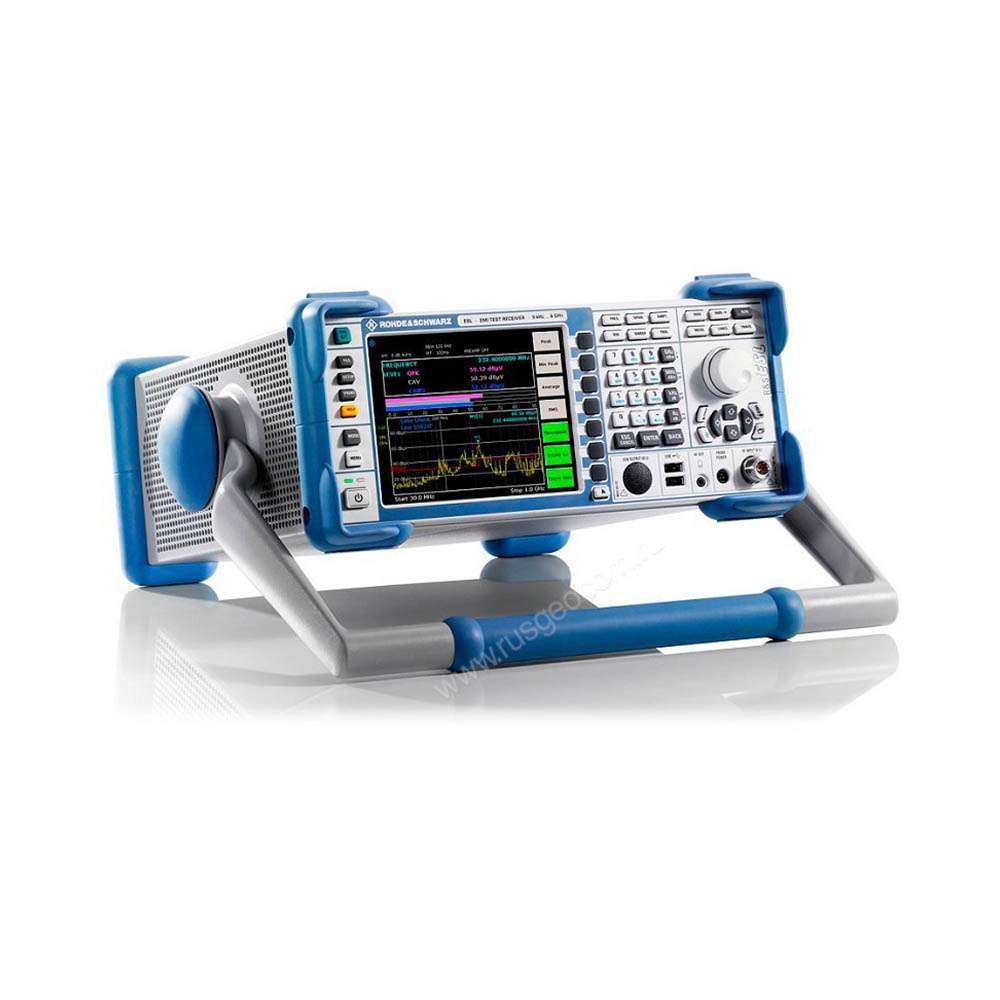

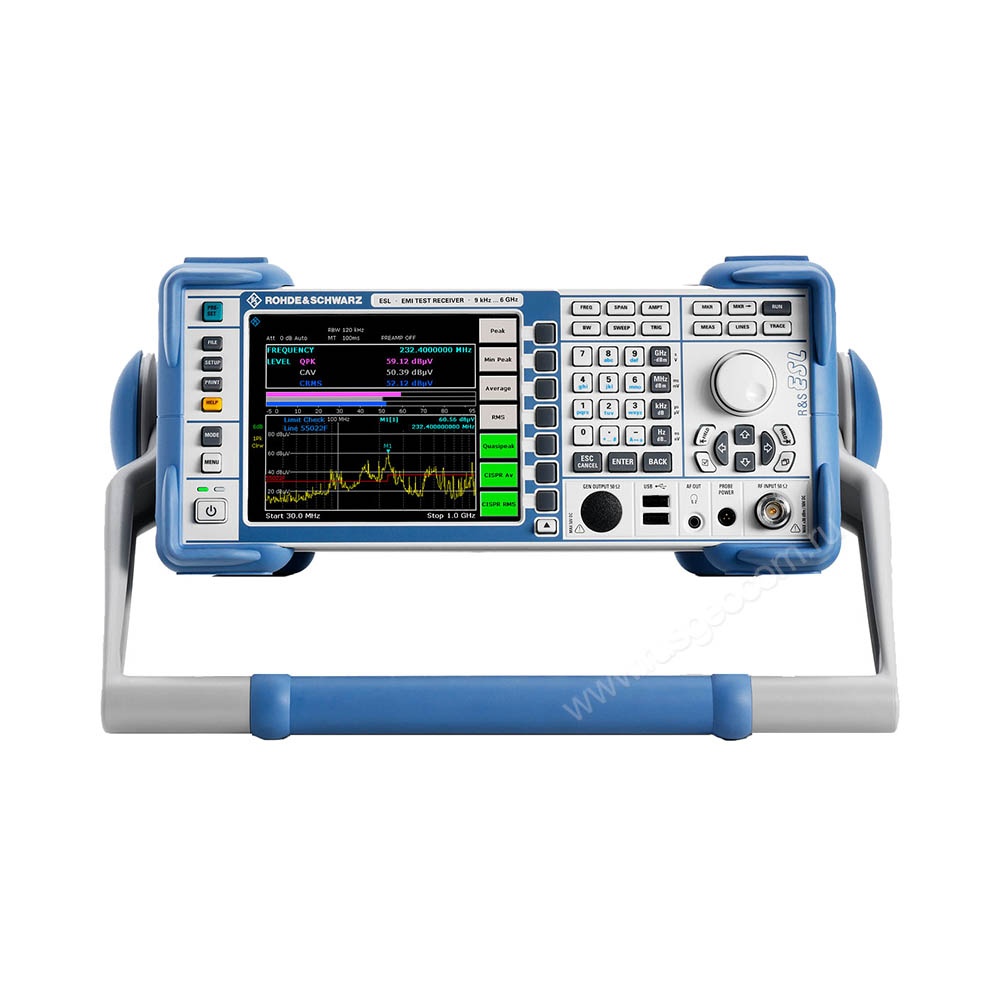

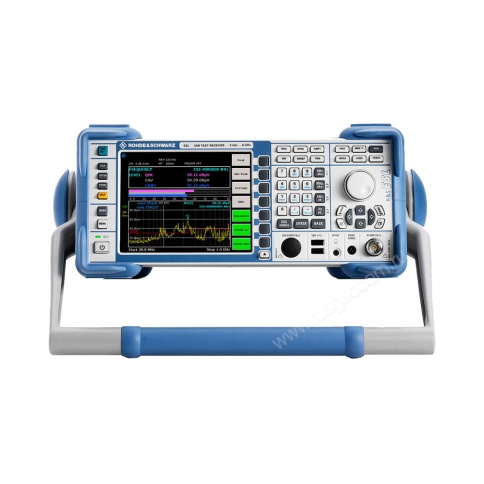

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 со следящим генератором - универсальное бюджетное решение для разработчиков и производителей радиоэлектронной аппаратуры, изделий и компонентов, которое обеспечивает проведение предрестификационных испытаний на ЭМС и выполнения общих наладочных работ. Как лабораторное портативное оборудование типа "два в одном", прибор сочетает функции анализатора спектра с частотным диапазоном 9 кГц - 3 ГГц и тестового приемника для диагностических…
- Диапазон частот: от 9 кГц до 3 ГГц
- Масса, не более: 8 кг
- Относительная влажность воздуха: 95%
- Погрешность измерения уровня: f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ)
- Точность воспроизведения частоты: 1 x 10–6
Назначение
Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 со следящим генератором - универсальное бюджетное решение для разработчиков и производителей радиоэлектронной аппаратуры, изделий и компонентов, которое обеспечивает проведение предрестификационных испытаний на ЭМС и выполнения общих наладочных работ. Как лабораторное портативное оборудование типа "два в одном", прибор сочетает функции анализатора спектра с частотным диапазоном 9 кГц - 3 ГГц и тестового приемника для диагностических измерений электромагнитной совместимости. Наличие встроенного следящего генератора позволяет выполнять анализ скалярных цепей и определять потери в линиях без отдельного измерителя.
Описание
Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 со следящим генератором - универсальное бюджетное решение для разработчиков и производителей радиоэлектронной аппаратуры, изделий и компонентов, которое обеспечивает проведение предрестификационных испытаний на ЭМС и выполнения общих наладочных работ.
Как лабораторное портативное оборудование типа "два в одном", прибор сочетает функции анализатора спектра с частотным диапазоном 9 кГц - 3 ГГц и тестового приемника для диагностических измерений электромагнитной совместимости. Наличие встроенного следящего генератора позволяет выполнять анализ скалярных цепей и определять потери в линиях без отдельного измерителя.
Измерительные функции
При проверке уровня излучаемых помех приемник Rohde & Schwarz ESL3 со следящим генератором может производить обзорные измерения с использованием подключаемых детекторов для определения частот с максимальным значением помехи и запаса до предельного показателя определенного стандарта. Сканирование производится с последовательной перестройкой на выбранные частоты в соответствии с табличными настройками, что гарантирует повторяемость результатов. После обработки данных выполняются окончательные измерения на выбранных частотах для взвешивания уровней помех и подготовки итоговых отчетов.
При выполнении стандартных измерений задействуется режим анализатора, позволяющий контролировать мощность в каналах, отслеживать интермодуляционные искажения, определять коэффициент шума, ширину занимаемой частотной полосы и т.д. Для упрощения контроля помех с использованием измерительных антенн в память Rohde & Schwarz ESL3 введены типовые таблицы коэффициентов преобразования, по которым производится автоматический учет поправок для обеспечения заявленной точности.
Преимущества
Доступность - одно из самых бюджетных решений среди устройств такого же класса точности и с аналогичным набором функций.
Мобильность – благодаря компактности и небольшому весу радиоизмерительный прибор удобно использовать на выездных работах; для тестирования устройств в полевых условиях предусмотрена опциональная возможность оснащения приемника батареей питания.
Гибкость – широкий набор опций, которые устанавливаются без разборки корпуса, дает возможность просто наращивать измерительные возможности. Так, например, при установленной опции дополнительных интерфейсов, прибор обеспечивает измерение напряжения помехи в питающих цепях.
Купить тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 со следящим генератором, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 3 ГГц |
| Масса, не более | 8 кг |
| Относительная влажность воздуха | 95% |
| Погрешность измерения уровня | f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ) |
| Точность воспроизведения частоты | 1 x 10–6 |
| Точка пересечения третьего порядка (TOI) | тип. +18 дБмВт |
| Время прогрева | 30 мин |
| Габаритные размеры (ширина x высота x глубина) | 409 x 158 x 465 мм |
| Режим приемника/сканирование (на шаг частоты) | выбор от 100 мкс до 100 с |
| Режим анализатора/время развертки | выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с |
| Полоса разрешения (по уровню –3 дБ) | от 10 Гц до 10 МГц с кратностью шага 1/3 |
| Полоса разрешения (по уровню –6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) |
| Полоса видеофильтра | от 1 Гц до 10 МГц с кратностью шага 1/3 |
| Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) | +30 дБмВт (= 1 Вт) |
| Максимальная импульсная энергия | 10 мВт·с |
| Максимальное импульсное напряжение | 150 В |
| Точка компрессии по уровню 1 дБ | +5 дБмВт |
| Тип детекторов | полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усред |
| Частота, | от 50 Гц до 400 Гц |
| Напряжение | от 100 В до 240 В |
| Потребляемая мощность | не более 65 Вт |
| Температура окружающей среды | от -40°С до +70°С |
| С опорным генератором R&S®FSL-B4 (OCXO) | 1 x 10–7 |
| Напряжение питания постоянного тока с опцией R&S FSL-B30 | от 10 В до 28 В |
| Ток питания с опцией R&S FSL-B30 | от 2 А до 8 А |
Итог
R&S ESL3 со следящим генератором — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
