Цена по запросуR&S ESL3

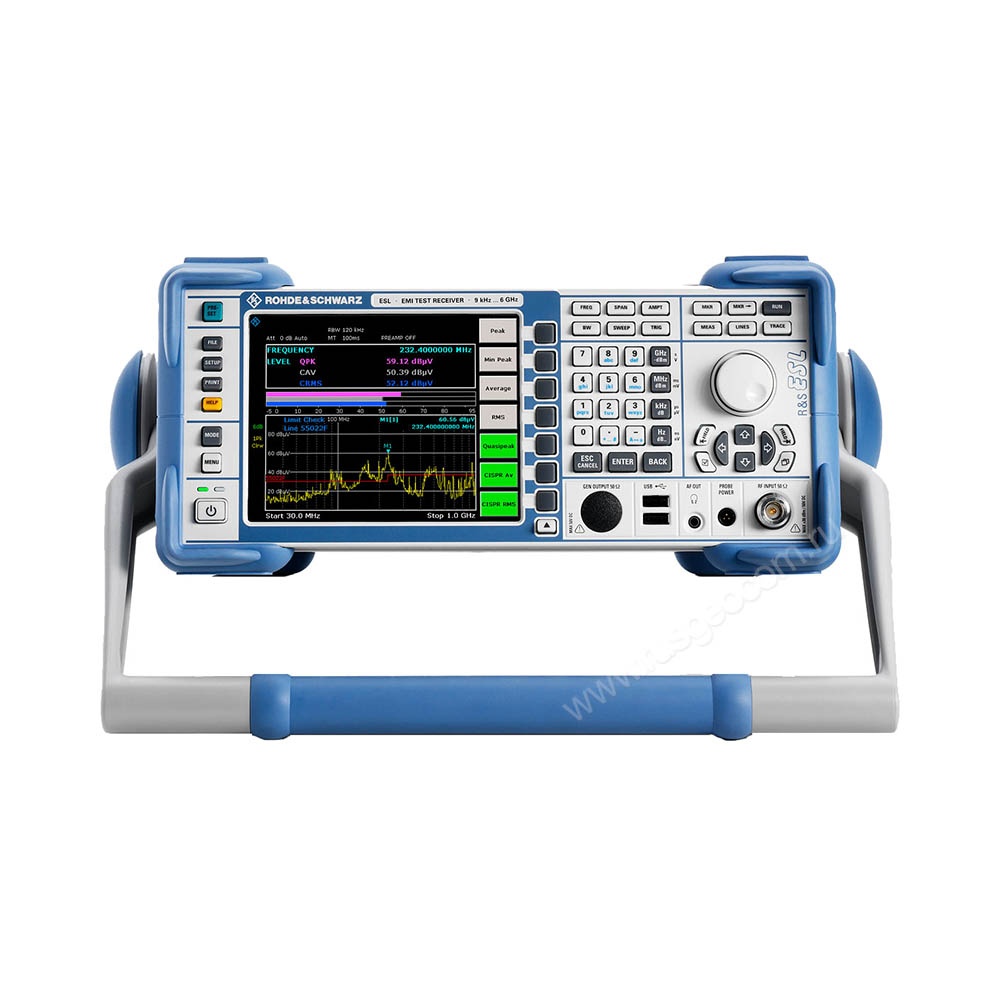

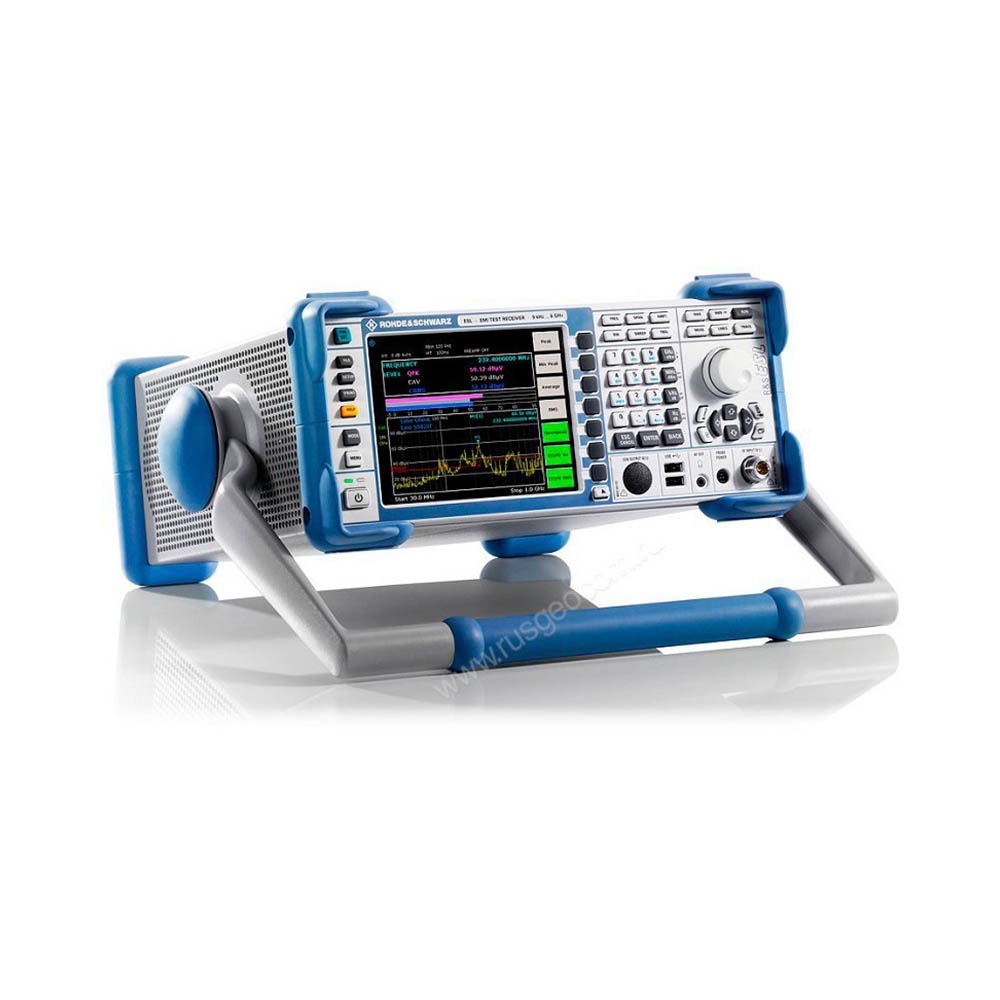

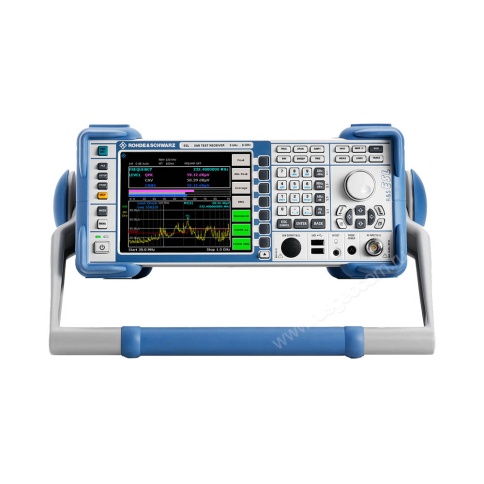

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 - многофункциональный лабораторный прибор начального уровня, ориентированный на разработчиков электроники и цифровой техники. Приемник можно использовать в ходе проверки устройств и компонентов на соответствие базовым стандартам по электромагнитной совместимости, а также для выполнения анализа спектра сигналов в диапазоне частот до 3 ГГц. Устройство заменяет 2 отдельных прибора для предсертификационных испытаний и диагностических…
- Диапазон частот: от 9 кГц до 3 ГГц
- Масса, не более: 8 кг
- Относительная влажность воздуха: 95%
- Погрешность измерения уровня: f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ)
- Точность воспроизведения частоты: 1 x 10–6
Назначение
Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 - многофункциональный лабораторный прибор начального уровня, ориентированный на разработчиков электроники и цифровой техники. Приемник можно использовать в ходе проверки устройств и компонентов на соответствие базовым стандартам по электромагнитной совместимости, а также для выполнения анализа спектра сигналов в диапазоне частот до 3 ГГц. Устройство заменяет 2 отдельных прибора для предсертификационных испытаний и диагностических работ, за счет чего является оптимальным выбором при ограниченном бюджете.
Описание
Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 - многофункциональный лабораторный прибор начального уровня, ориентированный на разработчиков электроники и цифровой техники. Приемник можно использовать в ходе проверки устройств и компонентов на соответствие базовым стандартам по электромагнитной совместимости, а также для выполнения анализа спектра сигналов в диапазоне частот до 3 ГГц.
Устройство заменяет 2 отдельных прибора для предсертификационных испытаний и диагностических работ, за счет чего является оптимальным выбором при ограниченном бюджете. Rohde & Schwarz ESL3 обладает отличными ВЧ характеристиками и наилучшим в своём классе соотношением между производительностью и ценой.
Преимущества
Облегченная проверка на соответствие стандартам по ЭМС – радиоизмерительный прибор поддерживает расширенные функции приемника помех, включая возможность выполнения тестовых последовательностей в автоматическом режиме и сравнение уровня сигнала с граничными линиями согласно выбранного стандарта.
Интуитивное управление – установка параметров сканирования производится в табличной форме.
Высокая производительность – поддержка параллельного использования до четырех разных детекторов с одновременным отображением на экране до шести кривых.
Простая модернизация – система установки опций по принципу plug&play позволяет добавлять дополнительные функции без калибровок, каких-либо настроек и обращения в сервисный центр, что исключает потери из-за вынужденного простоя.
Расширение функциональности
Базовые возможности приемника Rohde & Schwarz ESL3 могут быть легко расширены аппаратными и/или программными опциями, что дает возможность гибко перепрофилировать прибор под конкретные задачи. Повышение точности обеспечивается путем дооснащения кварцевым генератором опорной частоты с системой термостатирования, а снижение уровня собственных шумов достигается при задействовании ВЧ-предусилителя.

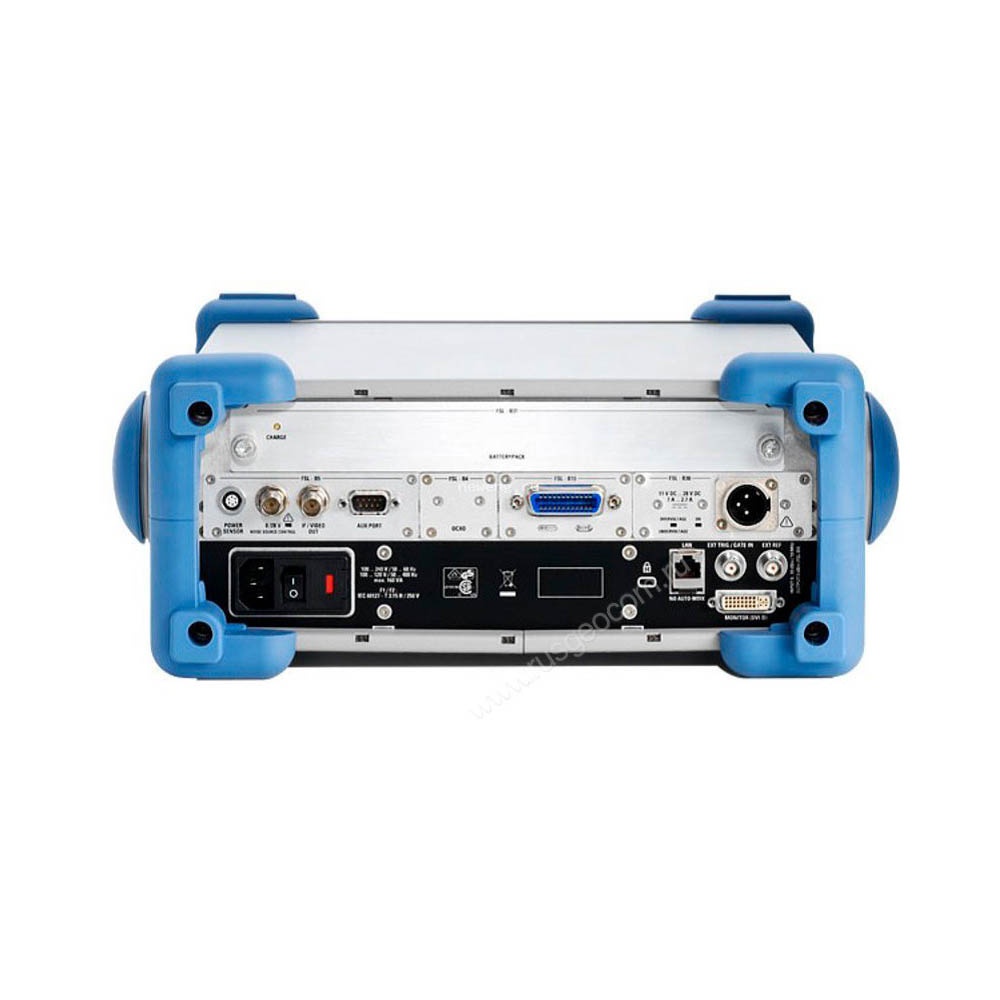

Для интеграции с другим лабораторным оборудованием, например, при необходимости эксплуатации в составе испытательных систем, предусмотрена возможность установки дополнительных интерфейсов и активации режима ждущей развертки.
При программной активации становятся доступными функции демодулятора АМ/ЧМ/ФМ, режим измерения коэффициентов шума и усиления, а также возможность использования подключаемых датчиков мощности без USB-адаптера.
Купить тестовый приемник электромагнитных помех Rohde & Schwarz ESL3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | от 9 кГц до 3 ГГц |
| Масса, не более | 8 кг |
| Относительная влажность воздуха | 95% |
| Погрешность измерения уровня | f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ) |
| Точность воспроизведения частоты | 1 x 10–6 |
| Точка пересечения третьего порядка (TOI) | тип. +18 дБмВт |
| Время прогрева | 30 мин |
| Габаритные размеры (ширина x высота x глубина) | 409 x 158 x 465 мм |
| Режим приемника/сканирование (на шаг частоты) | выбор от 100 мкс до 100 с |
| Режим анализатора/время развертки | выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с |
| Полоса разрешения (по уровню –3 дБ) | от 10 Гц до 10 МГц с кратностью шага 1/3 |
| Полоса разрешения (по уровню –6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) |
| Полоса видеофильтра | от 1 Гц до 10 МГц с кратностью шага 1/3 |
| Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) | +30 дБмВт (= 1 Вт) |
| Максимальная импульсная энергия | 10 мВт·с |
| Максимальное импульсное напряжение | 150 В |
| Точка компрессии по уровню 1 дБ | +5 дБмВт |
| Тип детекторов | полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усред |
| Частота, | от 50 Гц до 400 Гц |
| Напряжение | от 100 В до 240 В |
| Потребляемая мощность | не более 65 Вт |
| Температура окружающей среды | от -40°С до +70°С |
| С опорным генератором R&S®FSL-B4 (OCXO) | 1 x 10–7 |
| Напряжение питания постоянного тока с опцией R&S FSL-B30 | от 10 В до 28 В |
| Ток питания с опцией R&S FSL-B30 | от 2 А до 8 А |
Итог
R&S ESL3 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
