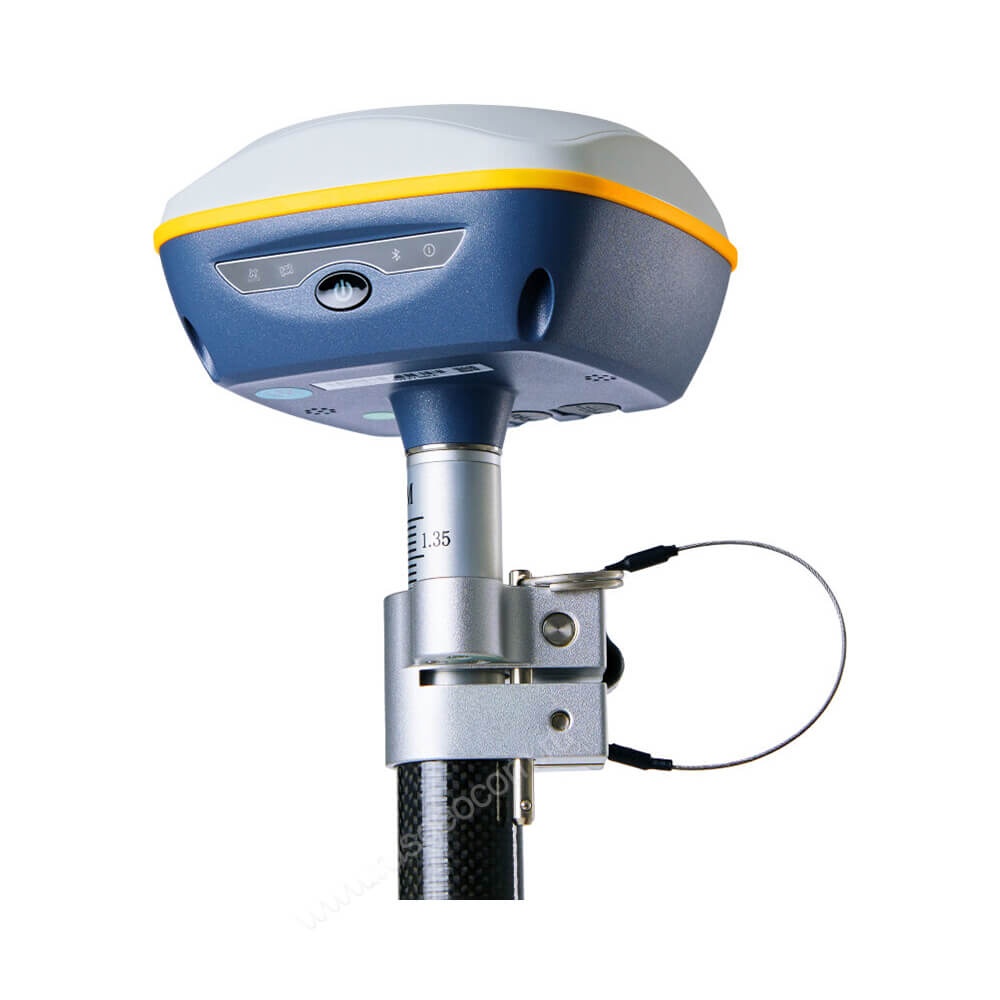

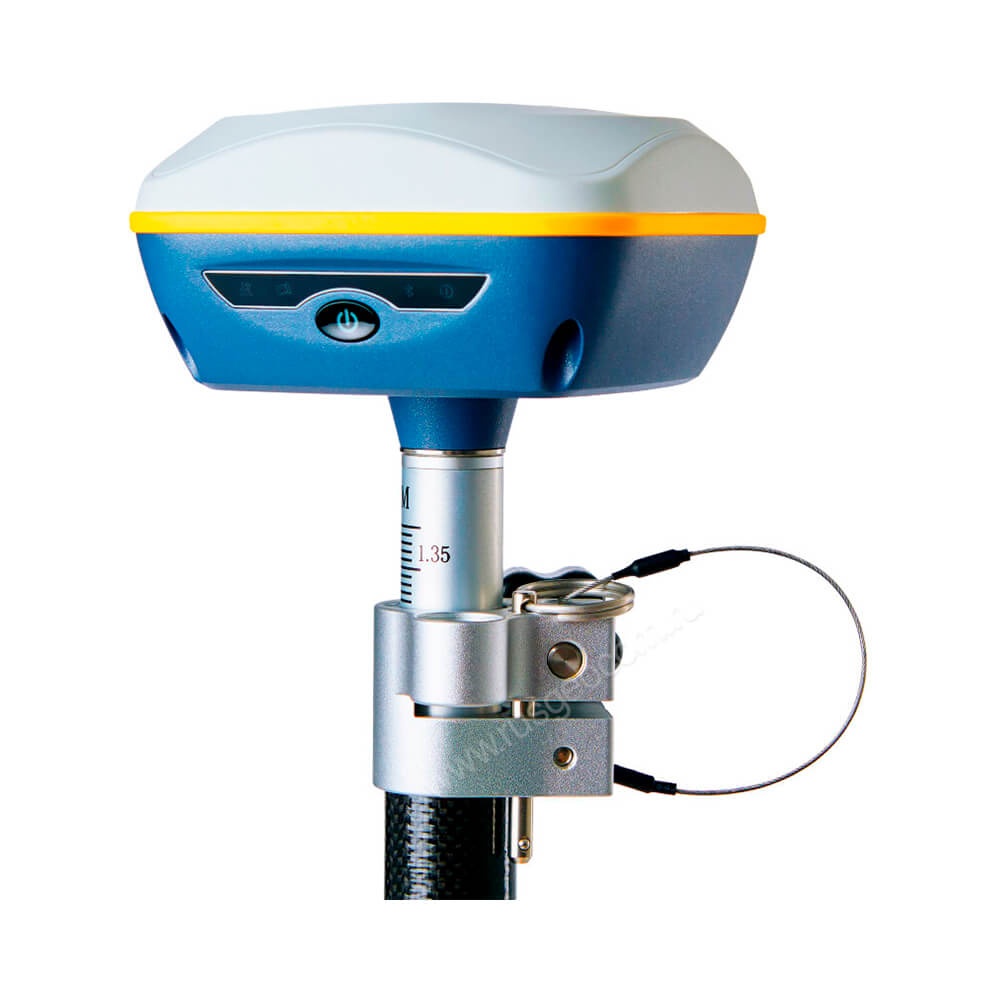

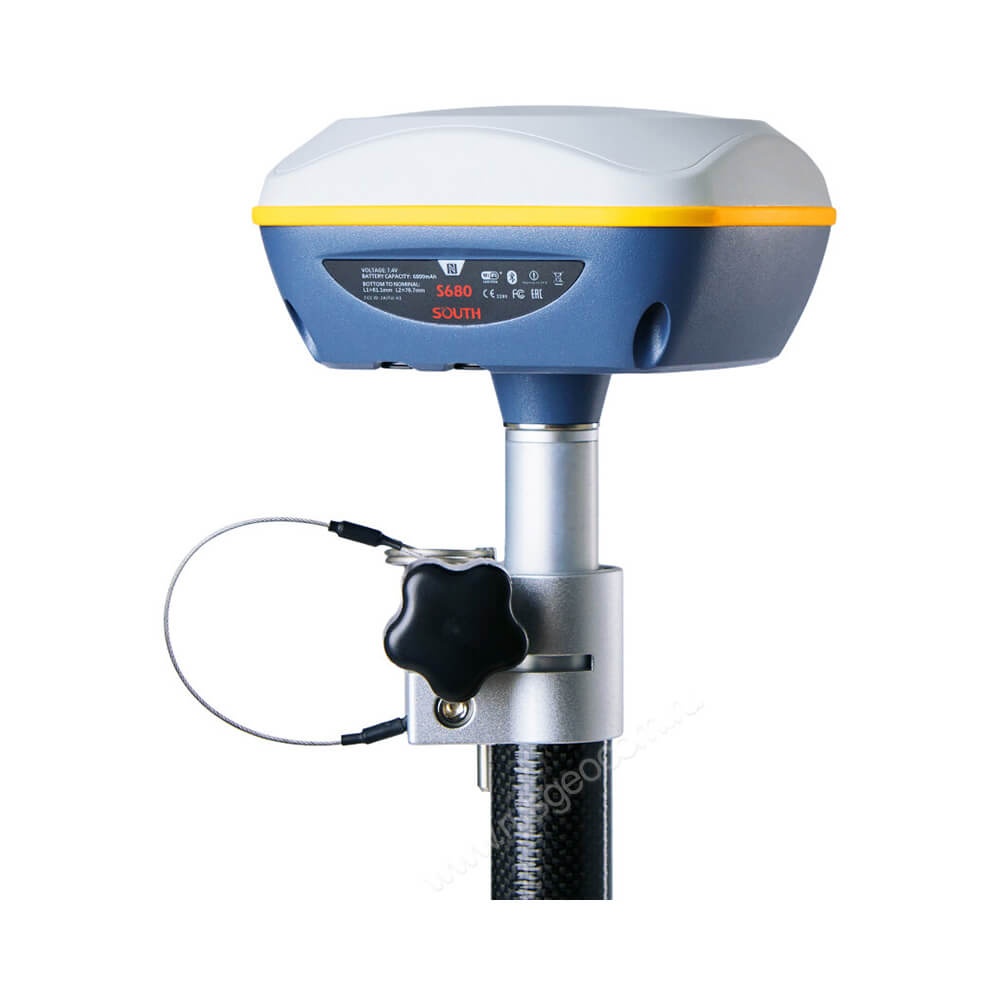

GNSS-приемник SOUTH S680 IMU - современный прибор для проведения точных измерений в геодезии и строительстве. Прогрессивный функционал модели позволяет решать широкий спектр задач, а встроенный инерциальный модель, радиомодем и поддержка технологии RTK делают ее универсальной.
IMU
GNSS-приемник SOUTH с инерциальной системой может получить фиксированное решение под наклоном до 60 градусов, что дает возможность измерить точки, доступ к которым затруднен. Кроме того IMU-модуль значительно ускоряет работу т.к. специалисту не нужно выставлять оборудование по уровню. Электромагнитные помехи никак не влияют на качество результатов системы, поэтому изыскания можно проводить рядом с трансформаторами, линиями электропередач и другими элементами энергетической инфраструктуры.
Встроенный радиомодем
SOUTH S680 IMU может принимать и передавать поправки по радиоканалу на расстоянии до 5 км, что будет особенно полезно на масштабных объектах, удаленных от зон покрытия операторов мобильной связи. Модем поддерживает как фирменные, так и сторонние протоколы связи (Satel и др.), что упрощает интеграцию прибора в уже имеющийся парк оборудования.
Устройство можно использовать как в роли базы, так и в качестве мобильного ровера. Высокая скорость записи данных позволяет решать задачи высокоточного позиционирования разных видов техники и транспортных средств.
Технические преимущества SOUTH S680 IMU
Прибор основан на новой 965-канальной плате, которая обеспечивает стабильный прием сигналов всех существующих группировок спутников. Инновационные алгоритмы обработки сигналов и программные фильтры эффективно подавляют переотраженные сигналы, повышая качество результатов съемки.
Надежность
- Прочный и абсолютно герметичный корпус из магниевого сплава, сертифицированный по классу IP68.
- Устойчивость к падениям с высоты вехи.
- Эксплуатация при температурах от -45°С до 70°С.
- До 10 часов автономной работы от аккумулятора.
|
SOUTH S680 (IMU) |
|
|
Количество каналов |
1598, 1760 (опция), 965 (снят с пр-ва) |
|
GPS |
L1C/A, L1C, L2C, L2P, L5 |
|
GLONASS |
L1 C/A, L1P, L2 C/A, L3 |
|
BDS |
BDS-2: B1l, B2l, B3l BDS-3: B1l, B3l, B1C, B2a, B2b* |
|
GALILEO |
E1, E5A, E5B, E6C, AltBOC*, E6B* |
|
SBAS |
L1* |
|
IRNSS |
L5* |
|
QZSS |
L1, L2C, L5* |
|
MSS L-Band |
BDS-PPP B2b и Galileo HAS E6b (для 1598 каналов) |
|
Запись данных |
1Hz~20Гц |
|
Время инициализации: |
< 10 сек |
|
Надежность инициализации: |
>99.99% |
| Точностные характеристики | |
|
Дифференциальные кодовые измерения (DGNSS) |
план:0.25 м + 1 мм/км |
|
Статика и быстрая статика |
план: 2.5 мм + 0.5 мм/км |
|
Кинематика в реальном времени (RTK) |
план: 8 мм + 1 мм/км |
|
Позиционирование высокой точности в реальном времени |
план: 5-10см |
|
SBAS |
Обычно < 5 м |
|
Время инициализации RTK |
2~8 сек |
|
Инерциальная система (IMU) |
погрешность при наклоне до 30 º <10 мм + 0.7 ммº |
|
IMU угол наклона |
0°~60° |
| Физические характеристики | |
|
Размеры |
135.0мм(φ)×84,75мм(H) |
|
Вес |
970 г. (включая батарею) |
|
Материал |
Корпус из магниевого алюминиевого сплава |
| Производительность оборудования | |
|
Рабочая температура |
-45°C~+70°C |
|
Температура хранения |
-55°C~+85°C |
|
Влажность |
100% Без конденсации |
|
Влаго/Пыле защита |
IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
|
Удар/Вибрация |
Выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
|
Источник питания |
6-28В DC, защита от перенапряжения |
|
Батарея |
Встроенная литий ионная батарея емкостью 6800мАч |
|
Время работы батареи |
8ч (режим УКВ база) 15ч (режим ровер с Bluetooth) |
| Связь | |
|
Порты ввода/вывода |

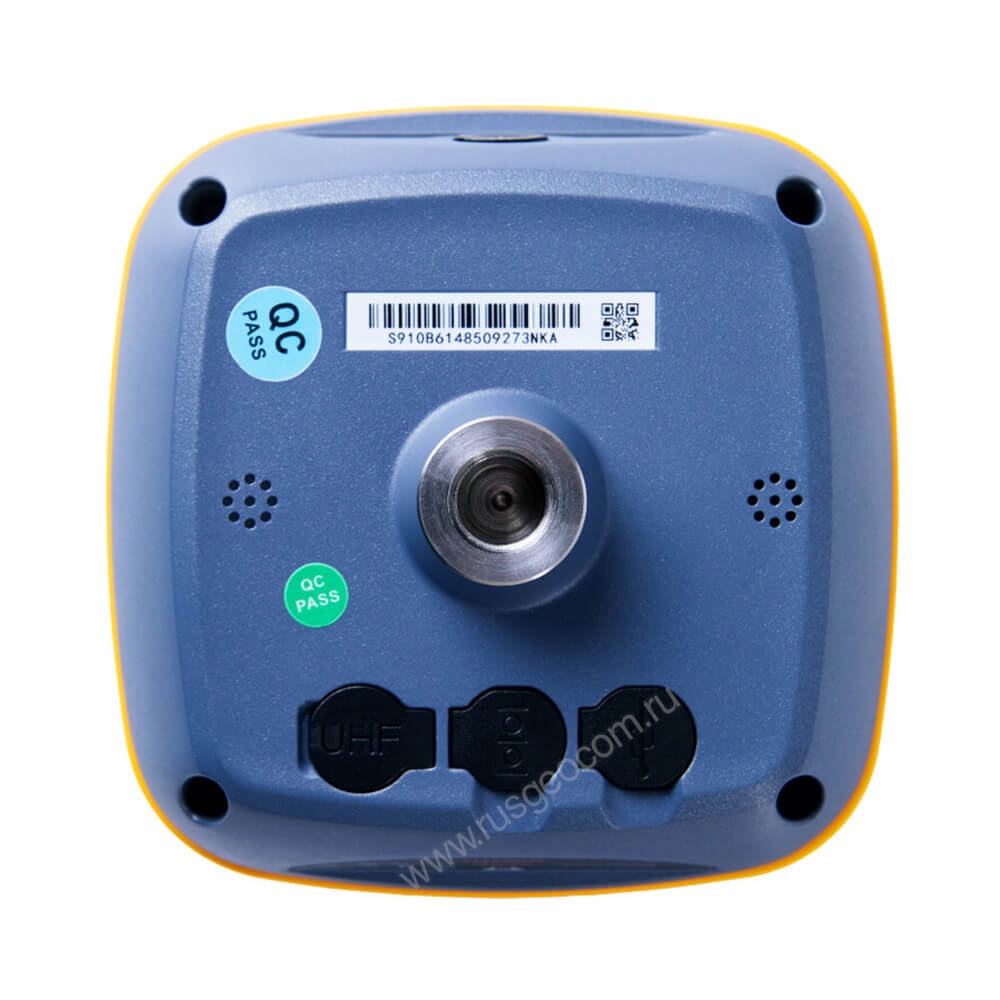

порт 5PIN LEMO + Rs232 USB Type-C интерфейс (зарядка+OTG+Ethernet) 1 порт для УКВ антенны |
|
Внутренний УКВ |
Передача и прием радиосигнала 2 Вт |
|
Частотный диапазон |
410-470Мгц |
|
Протокол связи |
Farlink, Trimtalk450s, SOUTH, SOUTH+,SOUTHx, HUACE, Hi-target, Satel |
|
Дальность связи |
До 8 км по протоколу Farlink |
|
Мобильная связь |
слот для карты Micro-SIM, поддержка сетей 4G/3G/2G |
|
Bluetooth |
Bluetooth 3.0/4.1 стандарт, Bluetooth 2.1+EDR |
|
NFC |
Для подключения контроллера к приемнику |
| Wi-Fi | |
|
Модем |
802.11 b/g |
|
WIFI точка доступа |
Для доступа к Веб-интерфейсу |
|
WIFI канал передачи данных |
Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi |
| Хранение/Передача данных | |
|
Память |
Внутренняя память 8GB SSD при нехватке памяти старые данные автоматически удаляются для записи новых; Поддерживает внешние накопители. |
|
Передача данных |
Передача данных USB Поддержка загрузки данных FTP/HTTP |
|
Формат данных |
Статика: STH, Rinex2.01, Rinex3.02 и тд. формат дифференциальных поправок: RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS формат: NMEA 0183, плановые координаты PJK, бинарный код, Поддержка режима сети: VRS, FKP, MAC , полностью поддерживается протокол NTRIP |
| Датчики | |
|
Электронный уровень |
Отображение уровня в ПО контроллера в реальном времени |
|
IMU |
Встроенный модуль IMU, без необходимости калибровки, невосприимчив к электромагнитному излучению |
|
Термометр |
Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
| Интерфейс | |
|
Операционная система |
Linux |
|
Кнопки |
Одна клавиша |
|
Индикаторы |
4 LED индикатор |
|
Web-интерфейс |
Доступ к веб-интерфейсу осуществляется по WI-FI или USB, позволяет отслеживать и управлять приемником |
|
Голосовой информатор |
Технология голосовых уведомлений сообщает о статусе приемника, поддерживает Китайский, Английский, Корейский, Испанский, Португальский, Русский, Турецкий языки |
|
Для разработчиков |
Наличие формат а данных OpenSIC и поддержка сторонних разработчиков |
|
Облачный сервис |
Имеются облачные сервисы, такие как удаленный доступ, онлайн обновление, регистрация и т.д. |
Пункты помеченные * заработают в следующих обновлениях прошивки.
Данные получены SOUTH GNSS Product Laboratory, при определенных условиях могут отличаться от указанных
