Назначение

Динамический плотномер грунтов ПДУ-МГ4.01 "Удар" предназначен для тестирования насыпных оснований дорог и конструкций. Прибор моделирует нагрузку на грунт с помощью свободно падающего груза известной массы, динамическое усилие передается грунту посредством нагрузочной плиты. Специальные датчики снимают показатели деформации основания: определяется геометрическая величина сжатия и ее линейная скорость, на основе которых и производится автоматический расчет динамического модуля упругости покрытия, а также определяется усилие взаимодействия.

Описание

Динамический плотномер грунтов ПДУ-МГ4.01 "Удар" предназначен для тестирования насыпных оснований дорог и конструкций. Прибор моделирует нагрузку на грунт с помощью свободно падающего груза известной массы, динамическое усилие передается грунту посредством нагрузочной плиты. Специальные датчики снимают показатели деформации основания: определяется геометрическая величина сжатия и ее линейная скорость, на основе которых и производится автоматический расчет динамического модуля упругости покрытия, а также определяется усилие взаимодействия.

Характеристики ПДУ-МГ4.01 полностью соответствуют назначению прибора: плотномер позволяет измерять усилия до 4 кН при точности 1% ± 20 Н, а перемещения - до 0,999 мм. Для модуля упругости диапазон составляет от 5 до 300 МН/м2.

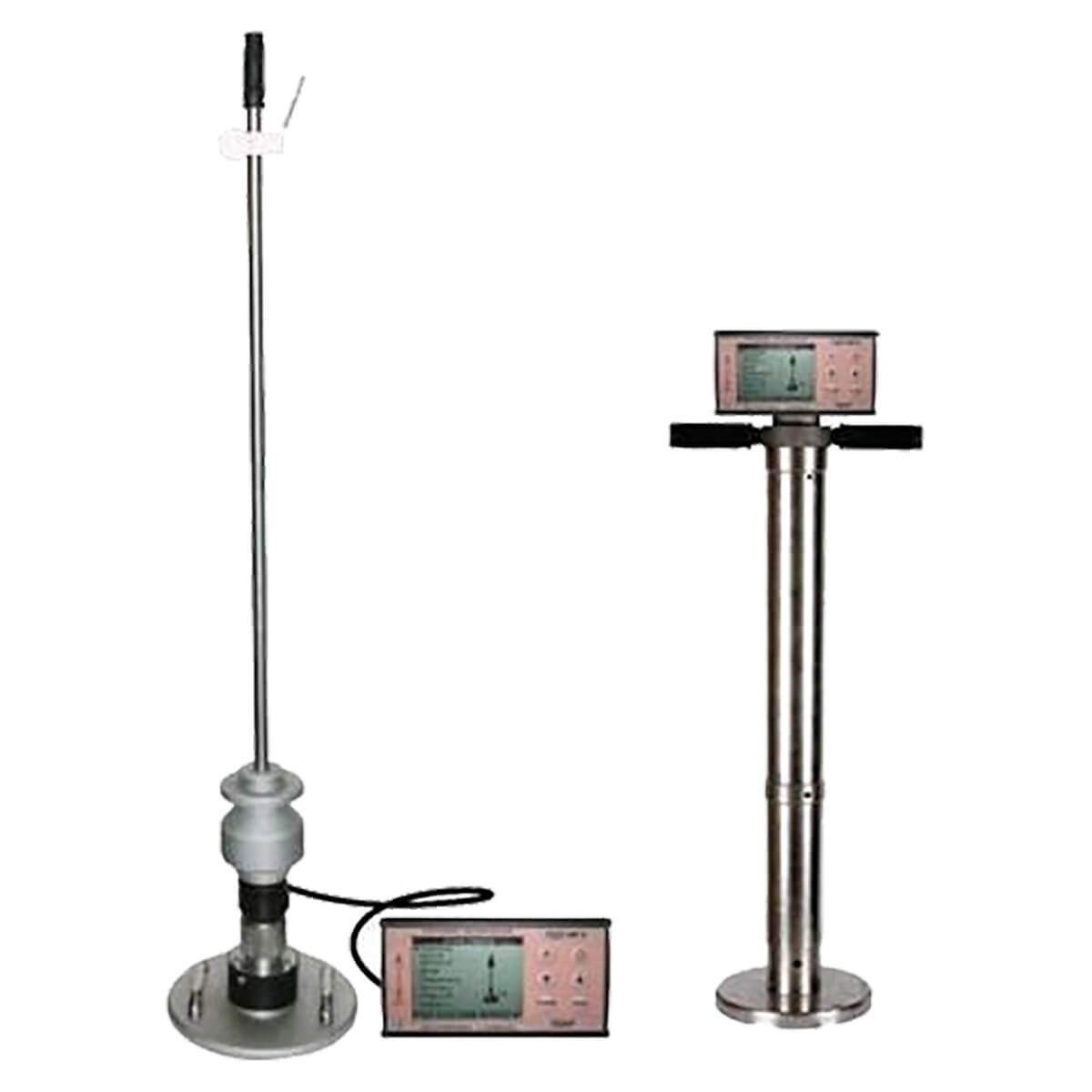

Конструктивно плотномер ПДУ-МГ4.01 выполнен в виде плиты и вертикальной направляющей с амортизирующим элементом и перемещающимся по ней грузом. В основании к направляющей закреплен тензометрический датчик. Масса нагрузочной плиты составляет 5 кг при диаметре 200 мм.

Электронная схема плотномера ПДУ-МГ4.01 вместе с элементами питания смонтирована в выносном герметичном корпусе - лёгкий и удобный пульт позволяет управлять плотномером с удобной для оператора позиции.

Другие особенности плотномера ПДУ-МГ4.01:

наличие встроенной памяти, позволяющей сохранять до 999 результатов;

все полученные результаты - значение модуля упругости, деформации и нагрузки - автоматически обрабатываются электроникой прибора и выводятся на жидкокристаллический экран;

плотномер совместим с персональным компьютером и допускает передачу данных для дальнейшей обработки;

прибор внесён в Госреестр РФ, и данные, полученные с его помощью, могут быть использованы в официальных документах и отчётах.

Купить ПДУ-МГ4.01, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
