Цена по запросуАдгезиметр ПСО-5МГ4А
Для ответственных конструкций, а также для фасадных систем, эксплуатирующихся в условиях интенсивных нагрузок, необходимо выполнять испытания анкерных креплений с использованием адгезиметров ПСО-5МГ4А, которые позволяют контролировать зависимость деформационных перемещений рабочего органа анкера от величины осевой нагрузки.
- Назначение: Испытание анкерных креплений фасадных систем по СТО 44416204- 010-2010 ФГУ "ФЦС", химических и др анкеров с измерением перемещения анкера и построением зависимости "Нагрузка-переме
- Масса, кг, не более: 2,6 (НПИ 5 и 10 кН) 3,9 (НПИ 20, 30 и 50 кН) 11,4 (НПИ 100 кН)
- Диапазон измерений силы, кН: 0,2...5 0,4...10 0,8...20 1,2...30 2,0...50 4,0...100
- Пределы допускаемой относительной погрешности измерения силы, %: ±2
- Максимальный ход штока рабочего цилиндра, мм: 12
Назначение
Несущая способность анкерного крепежа в условиях динамических нагрузок зависит не только от его прочности и силы сцепления с основанием, но и от "работы" самого анкера, проявляющейся в упругой деформации с распиранием обоймы под воздействием вырывающих усилий, благодаря чему обеспечивается блокировка анкера в отверстии. Измеряя только усилие вырыва анкера, невозможно с высокой достоверностью оценить эффективность и надежность анкерного крепежа. Поэтому для ответственных конструкций, а также для фасадных систем, эксплуатирующихся в условиях интенсивных нагрузок, необходимо выполнять испытания анкерных креплений с использованием адгезиметров ПСО-5МГ4А, которые позволяют контролировать зависимость деформационных перемещений рабочего органа анкера от величины осевой нагрузки.
Описание
Несущая способность анкерного крепежа в условиях динамических нагрузок зависит не только от его прочности и силы сцепления с основанием, но и от "работы" самого анкера, проявляющейся в упругой деформации с распиранием обоймы под воздействием вырывающих усилий, благодаря чему обеспечивается блокировка анкера в отверстии. Измеряя только усилие вырыва анкера, невозможно с высокой достоверностью оценить эффективность и надежность анкерного крепежа. Поэтому для ответственных конструкций, а также для фасадных систем, эксплуатирующихся в условиях интенсивных нагрузок, необходимо выполнять испытания анкерных креплений с использованием адгезиметров ПСО-5МГ4А, которые позволяют контролировать зависимость деформационных перемещений рабочего органа анкера от величины осевой нагрузки.
Основные преимущества адгезиметра ПСО-5МГ4А

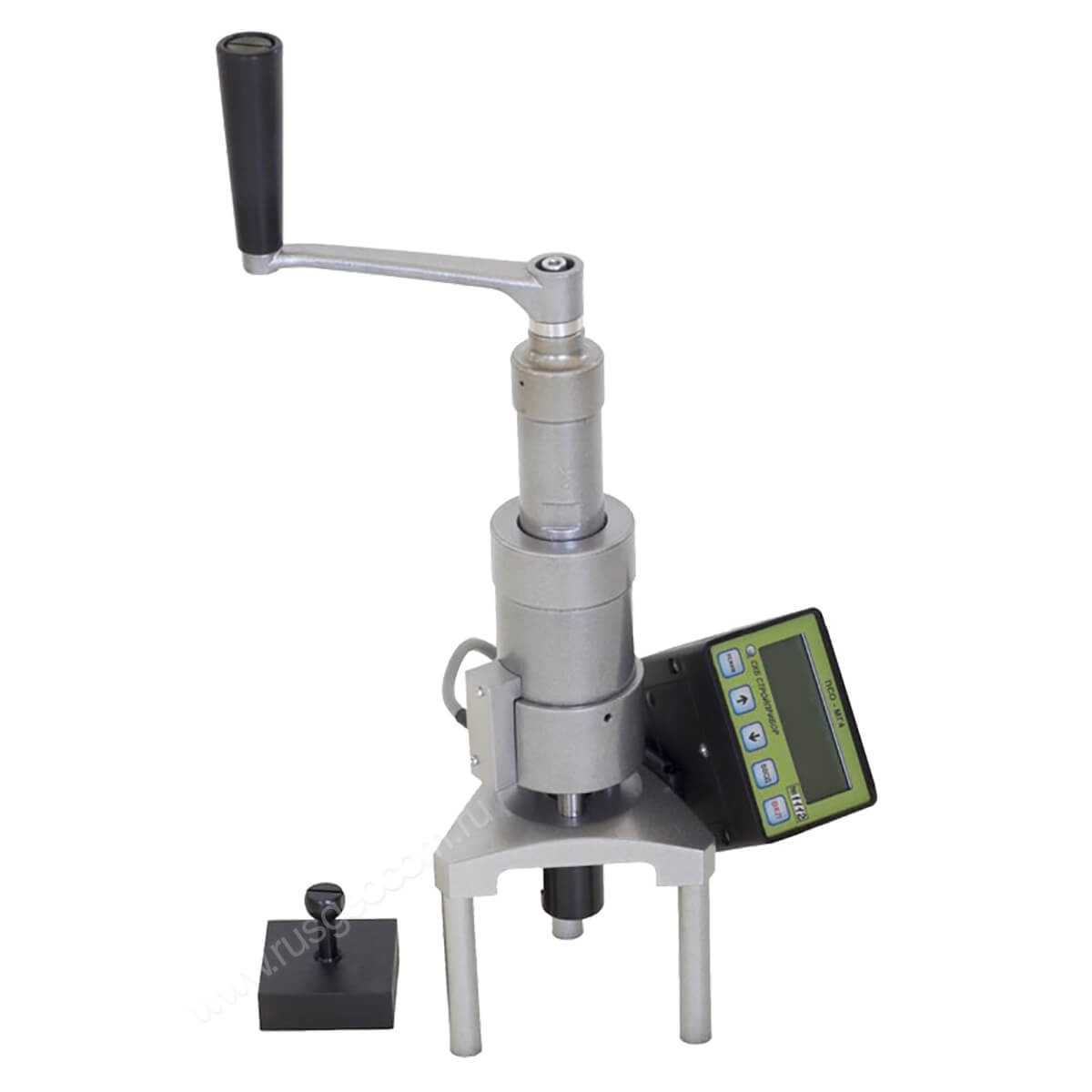

В отличие от модификации ПСО-МГ4А, адгезиметр ПСО-5МГ4А, кроме тензометрического силоизмерителя, дополнительно оснащен датчиком перемещения, который измеряет осевое смещение анкера под нагрузкой. Благодаря этому данная модель может использоваться для определения зависимости нагружения и перемещения анкера. В отличие от вырывных машин, применяемых только в лабораторных условиях, адгезиметры серии ПСО-5МГ4А могут использоваться в ходе контрольных и натурных испытаний непосредственно на строящихся объектах.
Большой объем памяти позволяет сохранять до 99 результатов испытаний, а наличие интерфейсного порта обеспечивает простоту передачи данных не компьютер (в меню адгезиметра для этого имеется специальный режим – "ПК"). Компьютерная обработка результатов испытаний позволяет выполнять анализ зависимости перемещения рабочего органа анкера от нагрузки, определять предел упругой стадии деформаций обоймы анкера и вычислять коэффициент надежности анкерного крепления.
Купить адгезиметр ПСО-5МГ4А, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Назначение | Испытание анкерных креплений фасадных систем по СТО 44416204- 010-2010 ФГУ "ФЦС", химических и др анкеров с измерением перемещения анкера и построением зависимости "Нагрузка-переме |
| Масса, кг, не более | 2,6 (НПИ 5 и 10 кН) 3,9 (НПИ 20, 30 и 50 кН) 11,4 (НПИ 100 кН) |
| Диапазон измерений силы, кН | 0,2...5 0,4...10 0,8...20 1,2...30 2,0...50 4,0...100 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±2 |
| Максимальный ход штока рабочего цилиндра, мм | 12 |
| Диапазон измерений датчика перемещения, мм | 0...12 |
| Пределы допускаемой абсолютной погрешности датчика перемещения, мм | ± 0,1 |
| Диапазон индикации скорости нагружения | от 1 до 25 Н/с |
| Объем памяти архива, значений | 99 для каждого из видов испытаний |
| Питание, В | 6...9,5 (элемент типа "Корунд", 6LR61) |
| Потребляемый ток, мА | 10 |
| Рабочие условия измерений, температура °С | от минус 10 до 40 |
| Габаритные размеры, мм, (ДxШxВ) | 170x105x400 (НПИ 5 и 10 кН) 265x170x500 (НПИ 20, 30 и 50 кН) 270x240x580 (НПИ 100 кН) |
Итог
Адгезиметр ПСО-5МГ4А — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
