ТЕРМОГРАФИЧЕСКОЕ / ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ / ТЕПЛОАУДИТ Тепловизионное (термографическое, инфракрасное) обследование - это диагностика организации тепловых систем помещений и строений в инфракрасном (тепловом) спектре, занимающем спектральную область между красным концом видимого света (с длиной волны ? = 0,74 мкм и частотой 430 ТГц) и микроволновым радиоизлучением (? ~ 1—2 мм, частота 300 ГГц).

Описание

ТЕРМОГРАФИЧЕСКОЕ / ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ / ТЕПЛОАУДИТ

Тепловизионное (термографическое, инфракрасное) обследование - это диагностика организации тепловых систем помещений и строений в инфракрасном (тепловом) спектре, занимающем спектральную область между красным концом видимого света (с длиной волны ? = 0,74 мкм и частотой 430 ТГц) и микроволновым радиоизлучением (? ~ 1—2 мм, частота 300 ГГц). Главным инструментом для выполнения данной процедуры служит тепловизор , с его помощью можно запечатлеть инфракрасное излучение объектов, помещений, строений и поверхностей, получившееся на выходе изображение называют "Термограммой" - изображением, которое показывает картину распределения температурных полей. Такой способ обследования называют «термография».

Для чего проводят обследование тепловизором?

Постоянный рост тарифов на энергоносители, а как следствие - и коммунальных платежей, выводит на первый план вопрос экономии энергоресурсов и методов энергосбережения.

Одним из основных способов экономии средств и тепловой энергии, является снижение уровня тепловых потерь и поступлений тепла через наружные конструкции строительных сооружений. Известно, что общие потери тепловой энергии в помещениях (квартира, дом и т.п.) через различные внешние факторы могут достигать 40% . Зато отсутствие подобных потерь позволяет снизить энергопотребление до 30% .

Предупредить или ликвидировать различного рода потери тепла можно, если провести качественное обследование помещения или здание.

Термографическое обследование, проведенное с помощью тепловизора - во время строительства объекта или в период эксплуатации помещения, поможет вовремя выявить:

частичные и общие теплопотери;

скрытые дефекты строительства, как-то места протекания воздуха и воды - дефектное зачеканивание швов с наружной стороны, отслоение пленки мастики от бетонной поверхности, дефекты оконных блоков и проемов - некачественное уплотнение, сквозные щели в соединениях нижних элементов коробок и т.д.;

ухудшение сопротивления теплопередаче - отсутствие теплоизоляции, аномальная увлажненность, некачественная кирпичная кладка, некорректные архитектурные и строительные решения и т.п.;

дефектные панели ограждающих конструкций - нарушение толщины и расстановки утеплителя, адсорбция влаги, завышение объемной массы керамзитобетона, оседание утеплителя т.п..

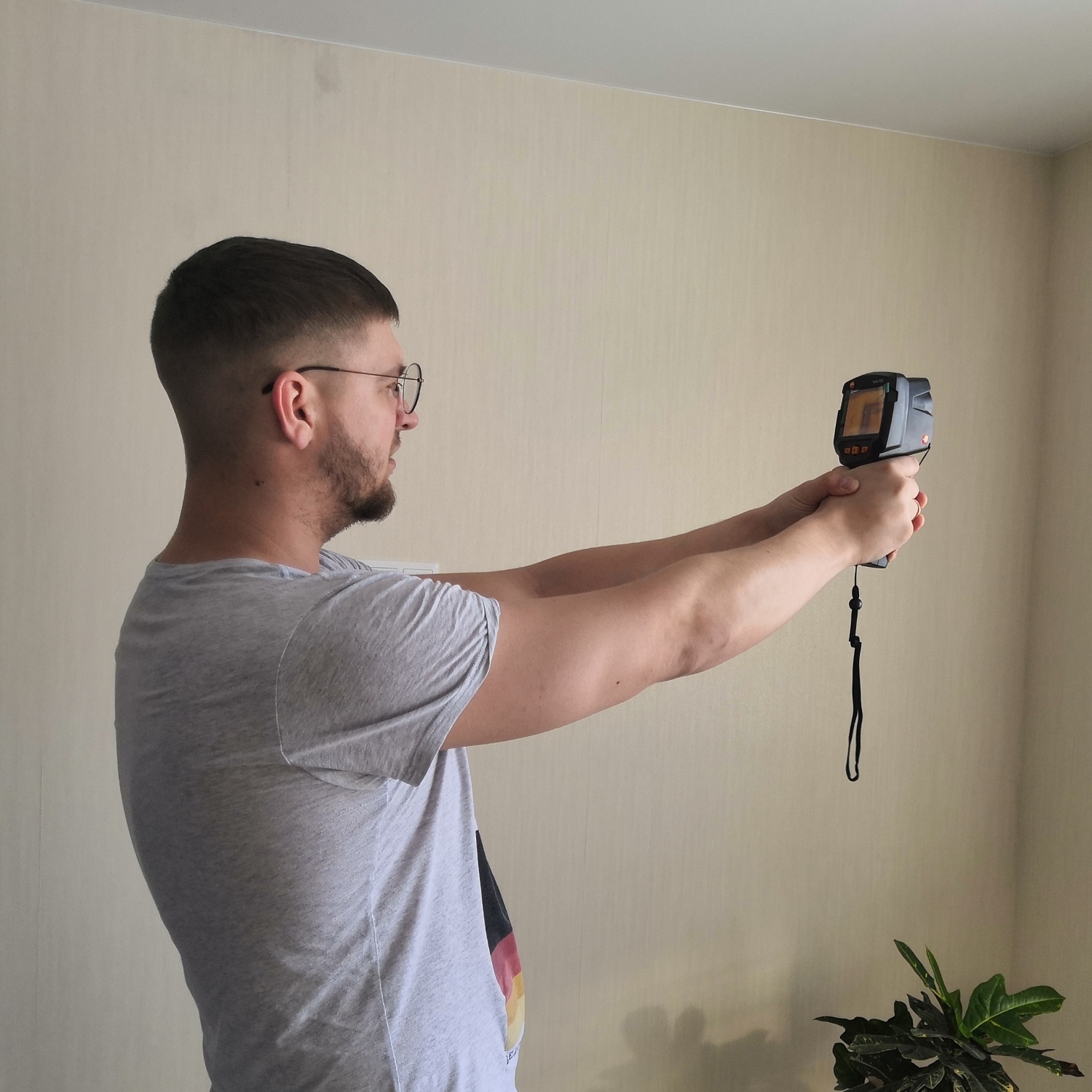

Как проводится обследование тепловизором?

Тепловизор позволяет зафиксировать распределение тепловых полей на обследуемых конструкциях, обнаруживает излучение в инфракрасном диапазоне электромагнитного спектра (900-14000 нанометров). Прибор позволяет видеть тепловое излучение окружающих объектов, независимо от освещенности, и измерять температуру в любой точке поверхности объекта с большой точностью.

На основе полученной информации составляется термограмма (карта тепловых полей).

пример термограммы рисунок 1.

В процессе тепловизионного обследования осуществляют неразрушающий контроль качества изолирующих и герметизирующих материалов, определяют участки с повышенной утечкой тепла, неправильность функционирования отопительных систем, систем охлаждения, обогрева и кондиционирования воздуха. После ремонта дефектных участков, можно сохранить тепло, избежать лишних затрат на обогрев помещения.

Сканирование тепловизором также помогает безошибочно выявить места ухода контактов в системах электропроводки.

Уникальные возможности тепловизоров нашли применение во многих областях от индустрии в медицине и в последнее время начали активно использоваться в строительстве. Сейчас стремительно развивается рынок производства строительных материалов, применение которых требует эффективного анализа, соблюдения правил использования относительно герметичности и тепловой изоляции. Неправильное их применение приводит к нездоровой атмосфере (например, из-за проникновения сырости и плесени). Тепловизор помогает получить важную информацию, чтобы избежать дорогостоящих ремонтных работ.

Как используют результаты обследования тепловизором?

Результаты берут за основу для совершенствования тепловой системы помещения в процессе строительства или ремонтных работ. Результатом теплоаудита должен быть визуальный отчет по объекту, анализ выявленных проблем и практические советы относительно методов решения этих проблем. Теплоаудит внутреннего климата в помещении помогает наладить комфортные условия для жизни или работы. Исследуется система обогрева, вентиляции и кондиционирования воздуха. а также работы радиаторов. С помощью такой информации может быть оптимизировано расположение рабочих мест (например, относительно сквозняков).
