Артикул a176161

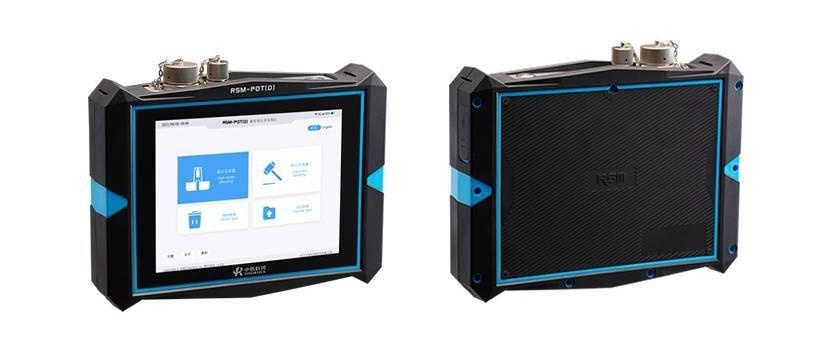

Тестер несущей способности свай с высокой нагрузкой RSM-PDT (D)

Тестер несущей способности свай с высокой нагрузкой RSM-PDT (D) в основном используется для проверки несущей способности фундаментных свай с высокой нагрузкой и совместим с непрерывным мониторингом забивки свай и проверкой целостности свай с низкой нагрузкой. Устройство совместимо с двумя методами тестирования, экономично и практично, обладает множеством функций, удобным для пользователя, достоверным и надежным отбором данных.
1 966 489.65 р.
2 163 138.62 р.
сопутствующие товары

Определение несущей способности свай при высокой нагрузке
Определение целостности свай при низкой нагрузке методом отраженной волны (опционально)
Применимые стандарты
Стандартный метод динамических испытаний глубоких фундаментов при высокой нагрузке ASTM D4945-17
Стандартный метод испытаний для проверки целостности глубоких фундаментов при низких ударных нагрузках ASTM D5882-16
Технический регламент по обнаружению свай в фундаменте зданий JGJ 106-2014
Регламент по технологии динамических испытаний свай для фундамента автомобильных дорог JTG/T F81-01-2004
Код неразрушающего контроля для свай фундамента железнодорожной техники TB 10218-2019
Технические условия для испытания свай фундамента дорожной техники JTG/T
3512-2020
Технический регламент по испытанию грунта основания и фундамента здания DBJ/T15-60-2019
Технические характеристики
1. Оригинальная технология мгновенного усиления с плавающей запятой, большой динамический диапазон, высокое отношение сигнал/шум, позволяющее получать сильные и слабые сигналы без искажений.;
2. Баланс тензометрического моста можно регулировать автоматически, чтобы уменьшить влияние начальной деформации тензометрического кольца на получение сигнала и устранить смещение нуля сигнала.;
3. Благодаря быстрому темпу сбора сигнала можно выполнить сбор сигнала со скоростью 60 ударов в минуту и провести мониторинг укладки свай в режиме реального времени.;
4. Самотестирование состояния установки датчика можно проводить в полевых условиях в режиме реального времени;
5. Результаты анализа методом Case, кривые F-ZV и верхняя и нижняя кривые бегущей волны отображаются в полевых условиях;
6. Предусмотрена функция трехмерной коррекции неглубоких дефектов, позволяющая точно определить местоположение дефекта;
7. Емкостный сенсорный экран промышленного класса, мягкое касание, плавная и точная работа, адаптация к среде с сильным освещением;
8. Высококачественный инженерный пластик ABS + PC. Огнестойкий материал,
устойчивый к высоким температурам дизайн;
9. Пыленепроницаемая и водонепроницаемая конструкция IP65, не боится экстремальных условий;
10. Встроенный модуль 4G, позволяющий осуществлять обновление программного обеспечения в режиме онлайн одним нажатием кнопки;
11. Ультратонкая батарея большой емкости диаметром 12,9 мм, которая является съемной, обеспечивает бесперебойную работу в полевых условиях.;
12. Обновленное программное обеспечение, удобный интерфейс управления;
13. Поддерживается двуязычное управление на английском языке.

Функции программного обеспечения
Программное обеспечение для анализа КПК RSM-CASE
1. Может быть проведен анализ несущей способности одиночной сваи при высокой нагрузке, определение растягивающих напряжений и анализ сжимающих напряжений при мониторинге забивки свай;
2. Для волновых сигналов могут выполняться усиление, трансляция, вращение, фильтрация и другая обработка;
3. Для наблюдения, обработки и анализа можно выбрать исходную кривую, кривую скорости, кривую усилия, кривую скорости силы, кривые верхней и нижней бегущих волн, кривую скорости перемещения, кривую энергии, кривую растягивающего напряжения и другие режимы отображения;
4. Можно настроить содержимое вывода и поддерживать несколько методов вывода;
5. Коэффициенты демпфирования КОРПУСА можно удобно регулировать для получения результатов расчета различных значений JC.

Программное обеспечение для анализа высоконапряженных фитингов RSM-CAPWAP (опционально)

1. Выполнение анализа подгонки для определения несущей способности одиночной сваи при высокой нагрузке;
2. Параметры подгонки могут быть легко и быстро скорректированы, а таблица рекомендуемых параметров предоставлена для быстрого овладения навыками подгонки;
3. Вывод имитационной кривой испытания на статическую нагрузку и диаграммы распределения сопротивления грунта сваи.;
4. Исходная кривая и подходящая расчетная кривая могут быть выведены в различных режимах;
5. Можно выбрать различные модели грунта, соответствующие различным геологическим условиям;
6. Поддерживается вывод данных на английском языке и соблюдается множество международных норм и требований;
7. Использование общей платформы Windows обеспечивает безопасную и надежную работу системы.

Спецификации:

Дисплей: цветной ЖК-экран с диагональю 8,4 дюйма, Разрешение: 800×600,  регулируемая подсветка
Тип сенсора дисплея: Емкостный
Встроенная память: 16Gb жесткий диск
Способ получения сигнала: Проводной
Экспорт данных: USB
Главная система управления: Встроенная система с низким энергопотреблением, Базовая частота≥1 ГГц, объем памяти: 512 Мбит/с
Интервал выборки КПК: поэтапная регулировка на 50~500 мкс
PIT: плавная регулировка на 5~1000 с
Увеличение с плавающей запятой: 1~256
Продолжительность записи: 1 k
Точность аналого-цифрового преобразования: 24-битная мгновенная функция с плавающей запятой
Напряжение системного шума: ≈20 мкВ
Динамический диапазон: ≥100 dB
Частоты Канал скорости: 2~12000 Гц
Канал напряжения: 0~12000 Гц
Уровень срабатывания: Выбираемый четырехуровневый режим
Количество каналов PDA: 4 канала
PIT: 1 канал
Режим отбора проб: 2 акселерометра, 2 тензодатчика
Датчики: Пьезоэлектрический акселерометр, тензодатчик
Уровень защиты: IP65
Питание: Съемная литиевая батарея время работы: ≥ 10 часов
Емкость батареи: 12000 мАч
Толщина батареи: 9 мм
Корпус: Инженерный пластик: ABS + PC
Рабочая температура: -20~+55℃
Размеры: 265×200×56 мм
Вес: 2 кг (включая литиевую батарею)

Стандартная комплектация:


1. Тестер несущей способности свай с высокой нагрузкой RSM-PDT (D) - 1шт
2. Кабель для испытания свай на высокую деформацию pdi - 20 м – 1 шт
3. Пьезоэлектрический акселерометр pdi - 5 м – 2 шт
4. Тензодатчик CYB-YB-F1Kpdi – 3 м – 2 шт
5. Адаптер питания 8,4В 5 А – 1 шт
6. Расширительный болт – 1 шт
7. Контейнер для инструментов - 1 шт
8. Набор инструментов Содержит U-образный диск, рулетку, ключ для установки

Размеры
