Назначение

Универсальный моноблочный приемник с расширенной графической визуализацией, улучшенной помехозащищенностью, с широким набором рабочих частот: 50/60, 100/120, 512, 1024, 8192, 32768 Гц, режимами «ШП» и «Радио» и возможностью подключения внешних датчиков. Назначение Приемник АП-019.1 предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей, металических трубопроводов) электромагнитным методом при помощи встроенных датчиков, а также поиска мест повреждения коммуникаций при помощи встроенных и внешних датчиков. Возможности Определение положения подземных коммуникаций.

Описание

Универсальный моноблочный приемник с расширенной графической визуализацией, улучшенной помехозащищенностью, с широким набором рабочих частот: 50/60, 100/120, 512, 1024, 8192, 32768 Гц, режимами «ШП» и «Радио» и возможностью подключения внешних датчиков.

Назначение

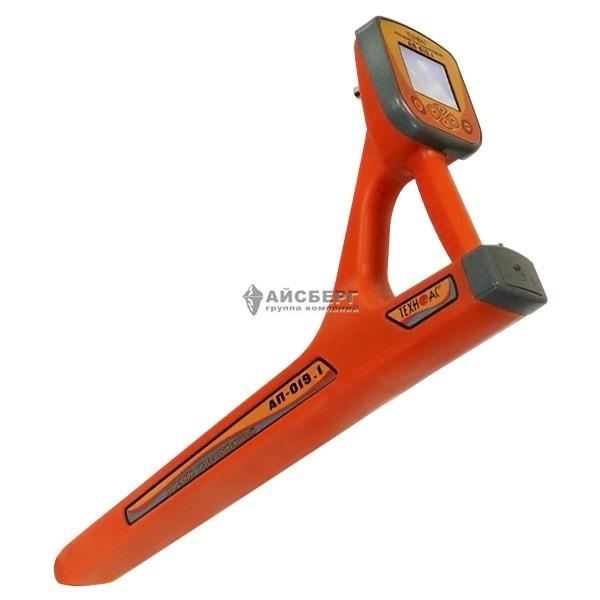

Приемник АП-019.1 предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей, металических трубопроводов) электромагнитным методом при помощи встроенных датчиков, а также поиска мест повреждения коммуникаций при помощи встроенных и внешних датчиков.

Возможности

Определение положения подземных коммуникаций.

Измерение глубины залегания и силы тока в коммуникации на всех рабочих частотах.

Одновременная работа со встроенными и внешними датчиками.

Выбор кабеля из пучка с использованием внешнего датчика.

Поиск дефектов коммуникаций.

Особенности

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.

Режим «Трасса» - на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График» - на индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте.

Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности:

Режим «График+» - при трассировке коммуникации на индикаторе приемника одновременно с графиком изменения сигнала на рабочей частоте (на рисунке – 512 Гц) отображается положение кабеля под сетевым напряжением 50Гц (60Гц);

Режим «Минимум максимум» - на индикаторе одновременно отображаются графики сигнала в режиме «минимум» и в режиме «максимум», что позволяет производить точную локализацию магистрали и поиск дефектов коммуникаций.

Режим «2-частоты».

В режиме «2-частоты» реализована опция «Свой-чужой».

Два набора Меню: «Базовый» и «Расширенный». В режиме Меню «Базовый» оператору доступны два режима - «Трасса» и «График», которые в основном используются для трассировки коммуникаций с определением глубины ее залегания и протекающего по ней тока. Набор Меню «Расширенный» предоставляет оператору доступ ко всем пяти режимам работы приемника.

Меню на двух языках (русский и английский).
