Назначение

Трассировка коммуникаций с сохранением координат и параметров точек, и нанесение трассы на карту Google или Яндекс. Назначение Обследование участка местности с целью поиска и трассировки коммуникаций; пределение глубины залегания коммуникаций; Определение мест пересечения и мест разветвления коммуникаций; Трассировка коммуникаций с сохранением координат и параметров точек, и нанесение трассы на карту Google или Яндекс; Трассировка неметаллических коммуникаций с использованием внутритрубного генератора; Определение мест повреждения (обрыв, короткое замыкание) кабелей, в том числе, при помощи подключаемых к прибору внешних датчиков ДКИ­-117 или ДОДК-­117; Выбор кабеля из пучка, при помощи подключаемого к прибору внешнего датчика; КИ­110(105), накладной рамки НР­117; Проведение одновременно трассировки и поиска мест повреждения кабеля. Возможности Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС­модуля В меню приемника АП­019.3 добавлен новый режим ­ работа приемника с встроенным GPS/ГЛОНАСС модулем.

Описание

Трассировка коммуникаций с сохранением координат и параметров точек, и нанесение трассы на карту Google или Яндекс.

Назначение

Обследование участка местности с целью поиска и трассировки коммуникаций;

пределение глубины залегания коммуникаций;

Определение мест пересечения и мест разветвления коммуникаций;

Трассировка коммуникаций с сохранением координат и параметров точек, и нанесение трассы на карту Google или Яндекс;

Трассировка неметаллических коммуникаций с использованием внутритрубного генератора;

Определение мест повреждения (обрыв, короткое замыкание) кабелей, в том числе, при помощи подключаемых к прибору внешних датчиков ДКИ­-117 или ДОДК-­117;

Выбор кабеля из пучка, при помощи подключаемого к прибору внешнего датчика;

КИ­110(105), накладной рамки НР­117;

Проведение одновременно трассировки и поиска мест повреждения кабеля.

Возможности

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС­модуля

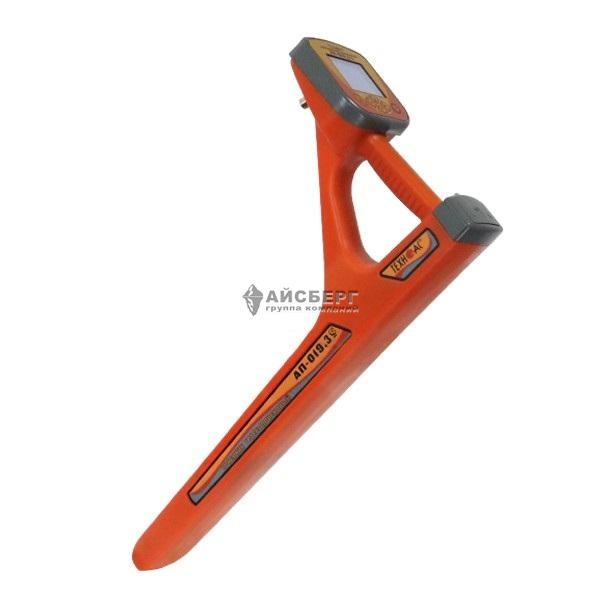

В меню приемника АП­019.3 добавлен новый режим ­ работа приемника с встроенным GPS/ГЛОНАСС модулем.

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника.

Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

С помощью программы MapProgram или UtilityLoc данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а так же в KML или CSV файл.

На карту можно выводить до 12 треков.

Цвет строк в таблице соответствует цвету трека на карте.

Сохраненные треки можно также просматривать на Android устройствах с помощью приложения GPX Viewer.
