Назначение

Номер в госреестре: 58639-14 Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах. Имеет встроенную функцию счётчика электроэнергии (см. режим 2).

Описание

Номер в госреестре: 58639-14

Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.

Имеет встроенную функцию счётчика электроэнергии (см. режим 2).

Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.

Измерение:

U действ. 3-х фазных и 3-х линейных напряжений, В

I в 3-х цепях, А

P (Вт), Q (ВАр), S (ВА) мощностей

ƒ, Гц

φ между Uф и Uл

φ между I и U

Отличительные особенности:

Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров;

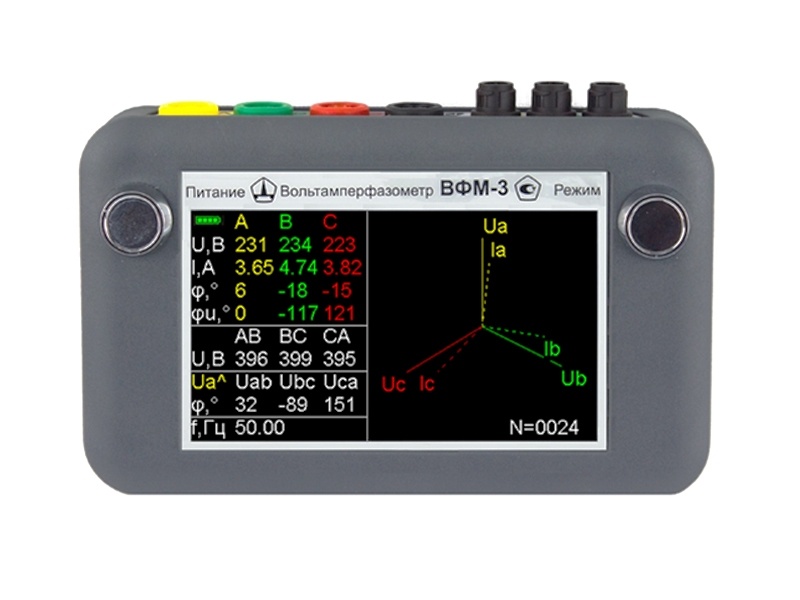

На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, выводится векторная диаграмма;

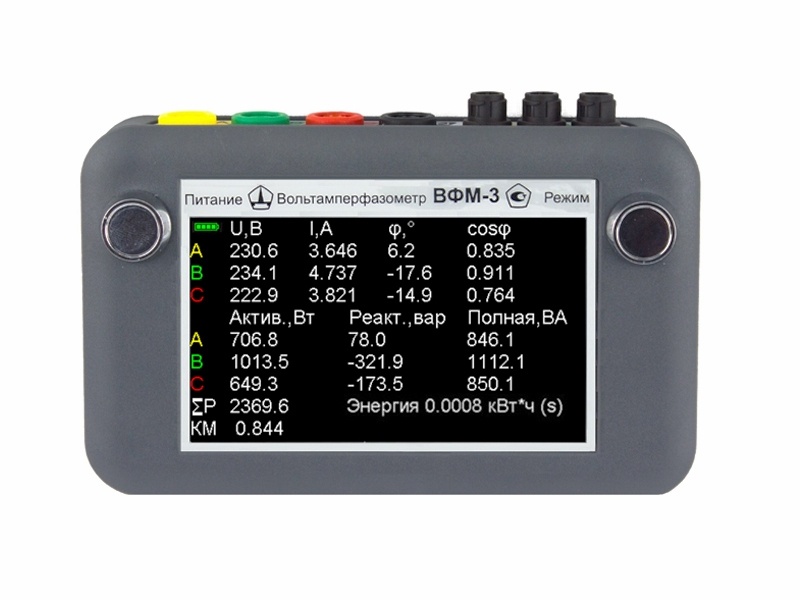

Позволяет проверять правильность подключения однофазных и трехфазных счетчиков электроэнергии и отсутствие несанкционированного вмешательства в их работу, благодаря функции подсчета электроэнергии;

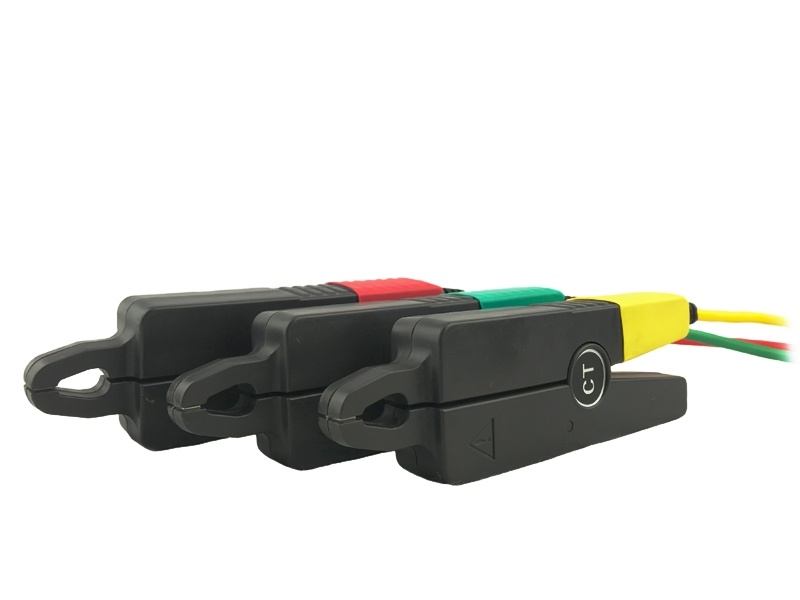

Измерение силы переменного тока в пределах 0…30 А без разрыва цепи. При этом в диапазоне 0…50 мА абсолютная погрешность не превышает ±1 мА;

Измерение сдвига фаз между напряжением и током, в том числе при токе менее 50 мА. Абсолютная погрешность при токе от 50 мА и более – в пределах ±1 град, при токе 15 мА – не более ±3 град;

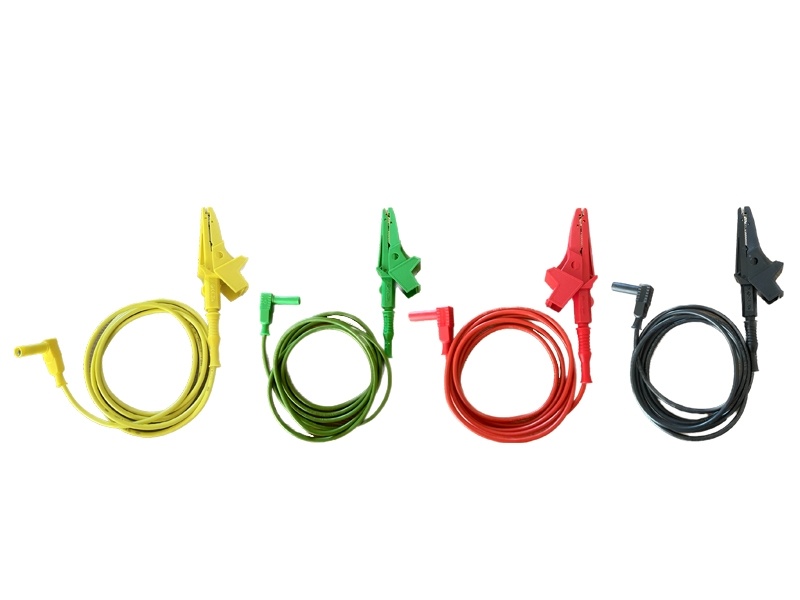

Переноска в сумке осуществляется при соединенных с измерительным блоком проводах. Для перехода в рабочее положение не требуется проводить присоединение разъемов, достаточно просто открыть сумку;

Межповерочный интервал 2 года.
