Назначение

Прибор ПУЛЬСАР-2.2 предназначен для: Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля Контроля прочности бетона, его однородности и класса (ГОСТ 17624), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин Оценки степени зрелости бетона при монолитном бетонировании Определения плотности и модуля упругости материалов, звукового индекса абразивов Оценки пористости, трещиноватости и анизотропии материалов Оценки затухания ультразвука в материалах, изделиях и конструкциях Преимущества Некритичность результатов к силе прижатия датчиков к объекту (патент) Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.2 работоспособен на больших базах прозвучивания Универсальные датчики на излучение и прием с повышенной отдачей Датчик поверхностного прозвучивания с фиксированной базой:  – ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)  – измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам  – эллиптические износостойкие протекторы для сухого точечного контакта Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция) Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением Встроенный литиевый аккумулятор большой ёмкости Основные функции Автоматическая стабилизация положения метки первого вступления Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений Формирование результата по автоматически выполняемой серии от 2 до 10 измерений Вычисление прочности и класса бетона Определение глубины трещины по "российскому" и "английскому" методам Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля Русский и английский язык меню и текстовых сообщений USB интерфейс и специализированная сервисная компьютерная программа Технические характеристики Диапазон измерения/показаний времени, мкс 10...100 10...20000 Разрешающая способность, мкс 0,05 Пределы допускаемой основной абсолютной погрешности измерения времени, мкс ±(0,01t +0,1) Диапазон измерения скорости, м/с 1000....10000 Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с ±(0,01v + 10) Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10°С в пределах рабочего диапазона, в долях от основной погрешности, не более 0,5 Диапазон / шаг регулировки усиления, дБ 80 / 6 Напряжение возбуждения, В 500 Рабочие частоты УЗК, кГц 60±10 Объем памяти, Гбайт до 4 Разрешение дисплея TFT 320х240 Габаритные размеры электронного блока, мм, не более 215х100х35 Масса электронного блока / датчика поверхностного прозвучивания, кг, не более 0,44 / 0,58 Сервисная компьютерная программа Перенос результатов измерений в ПК Архивация, документирование и обработка результатов Анализ осциллограммы (А-скана) УЗ сигнала с возможностью уточнения/корректировки метки первого вступления Экспорт в Excel, сохранение в текстовый формат для других программ Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным Базовая комплектация Блок электронный, чехол Датчик поверхностного прозвучивания П111-0.06-И3 (версия 1 и 3) Датчики сквозного прозвучивания П111-0.06-И2 (2 шт.) (версия 2 и 3) Комплект кабелей (1,5м x 2 шт.) Кабель 3м. (версия 2 и 3)​ Контрольный образец-призма, чехол Зарядное устройство USB (1А) Кабель USB Программа связи с ПК на "Flash-визитке" / CD Руководство по эксплуатации (с отметкой о поверке) Сумка (при комплектации Кейсом не поставляется)

Описание

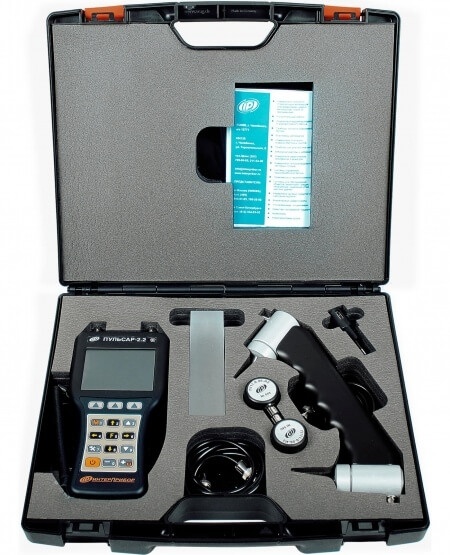

Прибор ПУЛЬСАР-2.2 предназначен для:

Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля

Контроля прочности бетона, его однородности и класса (ГОСТ 17624), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука

Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин

Оценки степени зрелости бетона при монолитном бетонировании

Определения плотности и модуля упругости материалов, звукового индекса абразивов

Оценки пористости, трещиноватости и анизотропии материалов

Оценки затухания ультразвука в материалах, изделиях и конструкциях

Преимущества

Некритичность результатов к силе прижатия датчиков к объекту (патент)

Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.2 работоспособен на больших базах прозвучивания

Универсальные датчики на излучение и прием с повышенной отдачей

Датчик поверхностного прозвучивания с фиксированной базой:

 – ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)

 – измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам

 – эллиптические износостойкие протекторы для сухого точечного контакта

Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция)

Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением

Встроенный литиевый аккумулятор большой ёмкости

Основные функции
