Упор-1 START Установка для определения деформационных свойств
Прибор для статического определения деформационных свойств грунтов и дорожных одежд — статический плотномер. Для проведения испытаний по методикам: ГОСТ Р 59866-2022, ПНСТ 311-2018, ОДМ 218.5.007-2016, DIN 18134, ГОСТ 20276.1-2020.
- Бренд: ГРИН-ТЕХ
- Артикул: a176664
- Комплектация и доступные исполнения уточняются перед заказом
Назначение
Принцип работы «Упор-1» использует самый достоверный способ определения деформационных характеристик. По нему рассчитываются корректирующие коэффициенты на динамические методы. В ходе подачи системы давлений на опорную плиту датчик линейных перемещений фиксирует деформации покрытия.
Описание
Принцип работы
«Упор-1» использует самый достоверный способ определения деформационных характеристик. По нему рассчитываются корректирующие коэффициенты на динамические методы. В ходе подачи системы давлений на опорную плиту датчик линейных перемещений фиксирует деформации покрытия. На основе зависимости нагрузка/осадка вычисляются модуль деформации, модуль упругости и относительный показатель уплотнения.
Характеристики
Вес
контроллера штампового опыта — 5 кг, опорной штамповой плиты диаметром 300 мм — 17 кг…
Размеры
контроллера штампового опыта — 270х250х180, опорной штамповой плиты диаметром 300 мм — 300х300х310…
Нагрузка
автоматизированная подача усилия — до 50 кН при реализации методики 300 штамп…
Дискретность измерения
Не более 0,01 мм
Длина хода силового привода
100 мм
Срок автономной работы
3 суток
Возможность подключения дополнительных датчиков
До 4
Аттестация при помощи измерительного оборудования
Есть
Опционал
Итог
Упор-1 START Установка для определения деформационных свойств — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
Задача: Строительному контролю нужно оценивать зависимость осадки от нагрузки на грунтовом основании непосредственно на объекте.

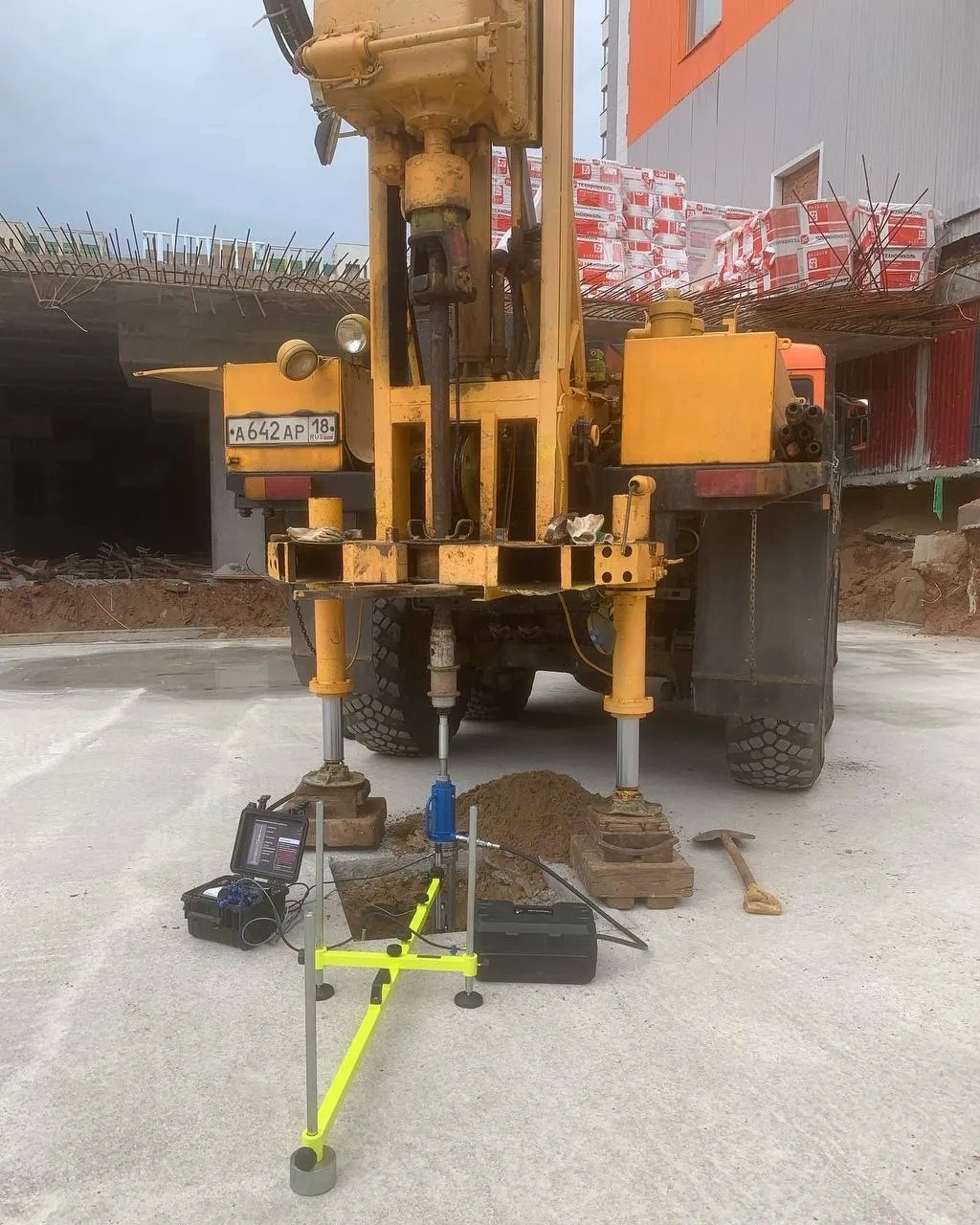

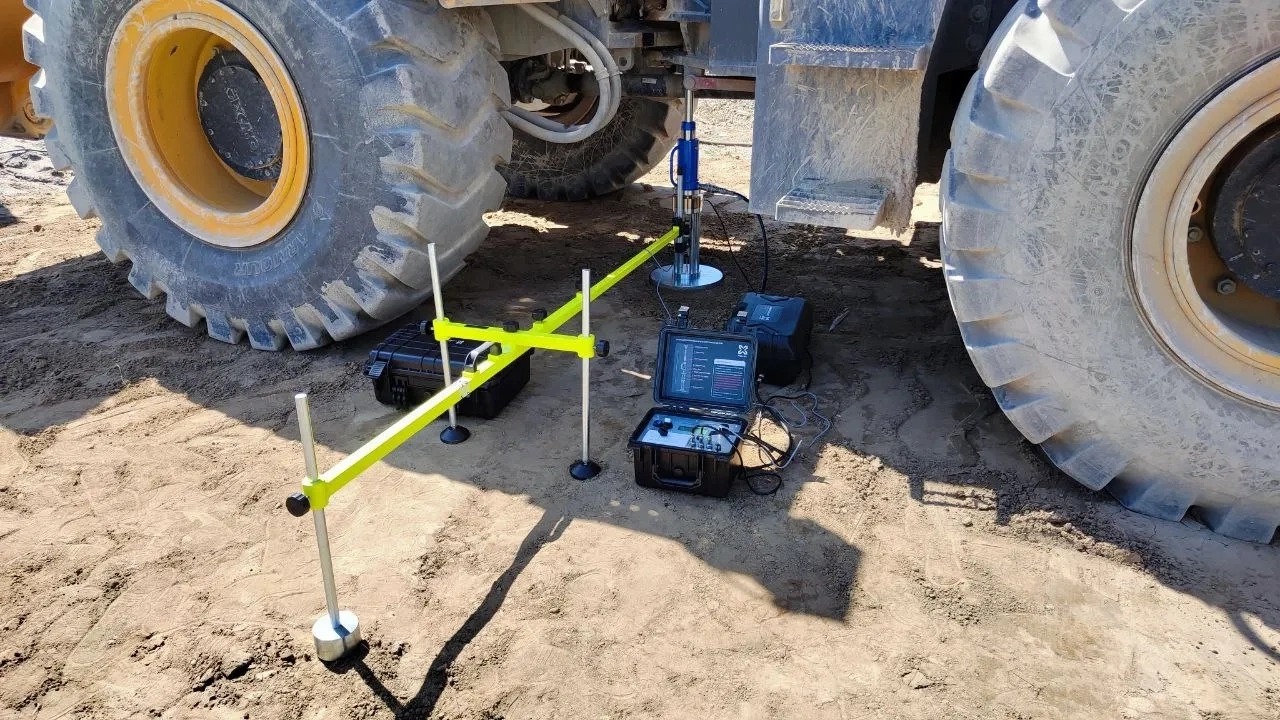

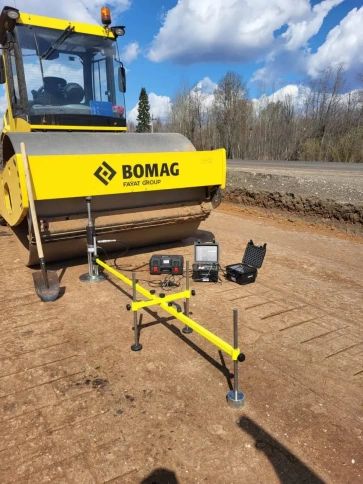

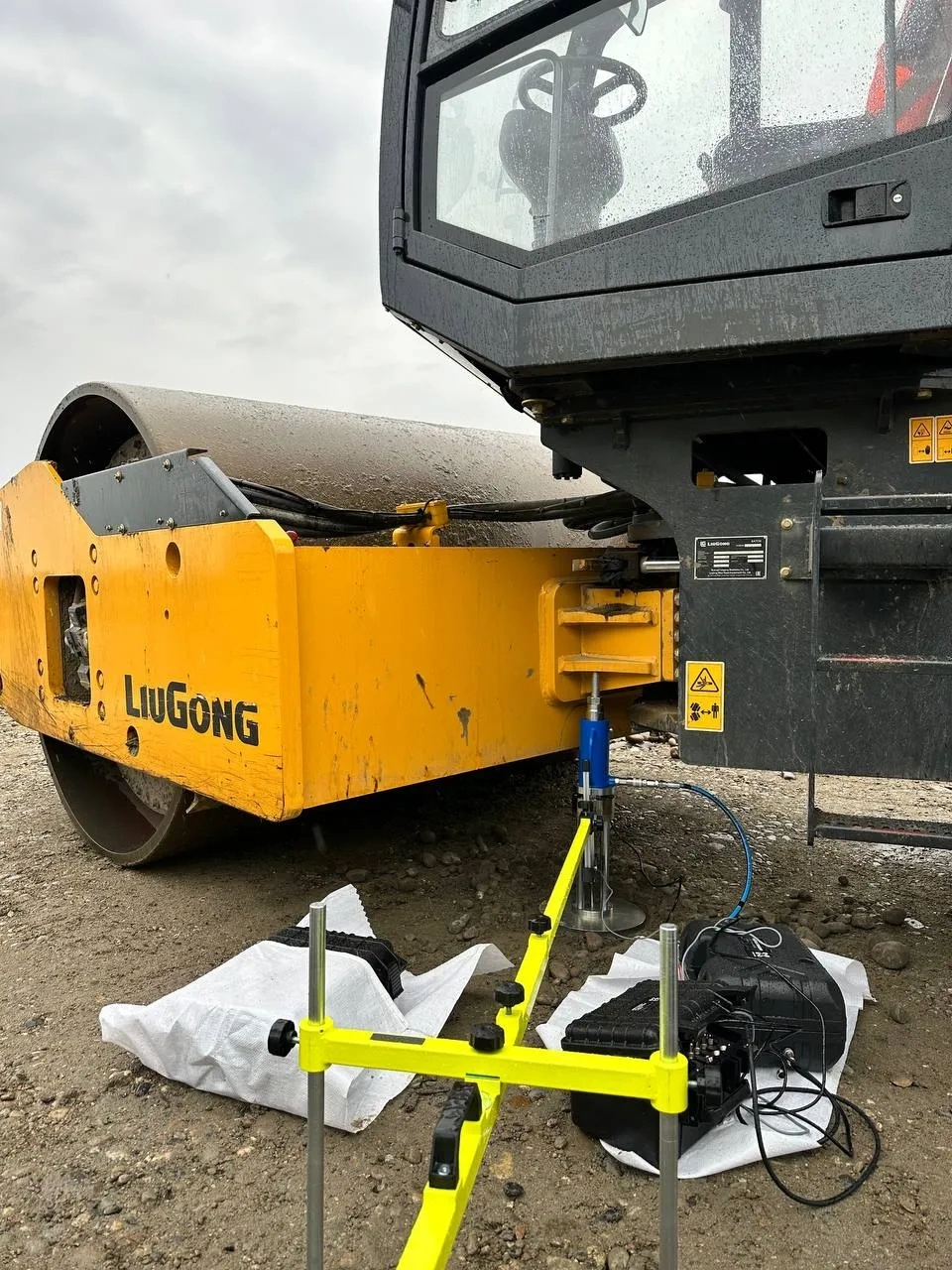

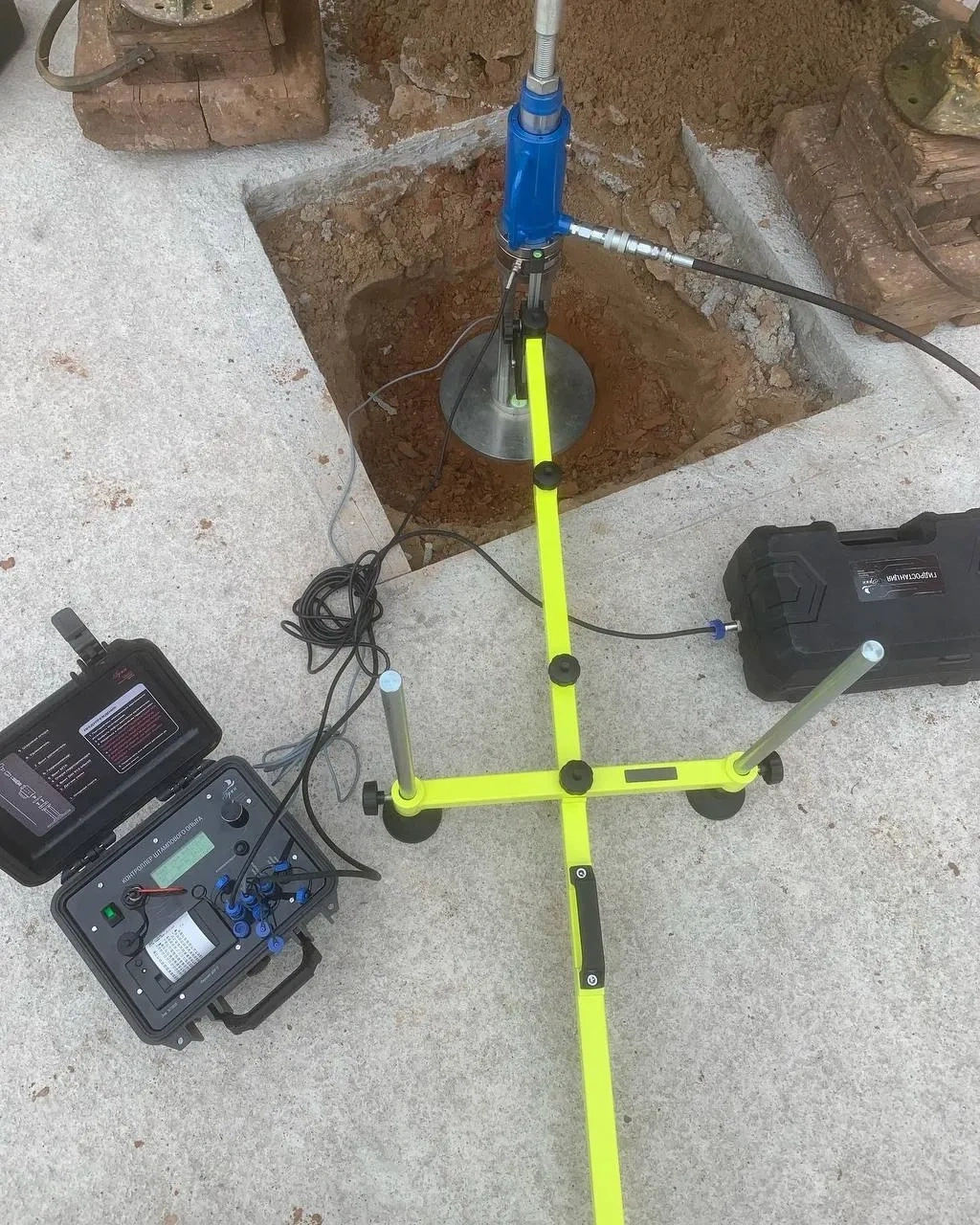

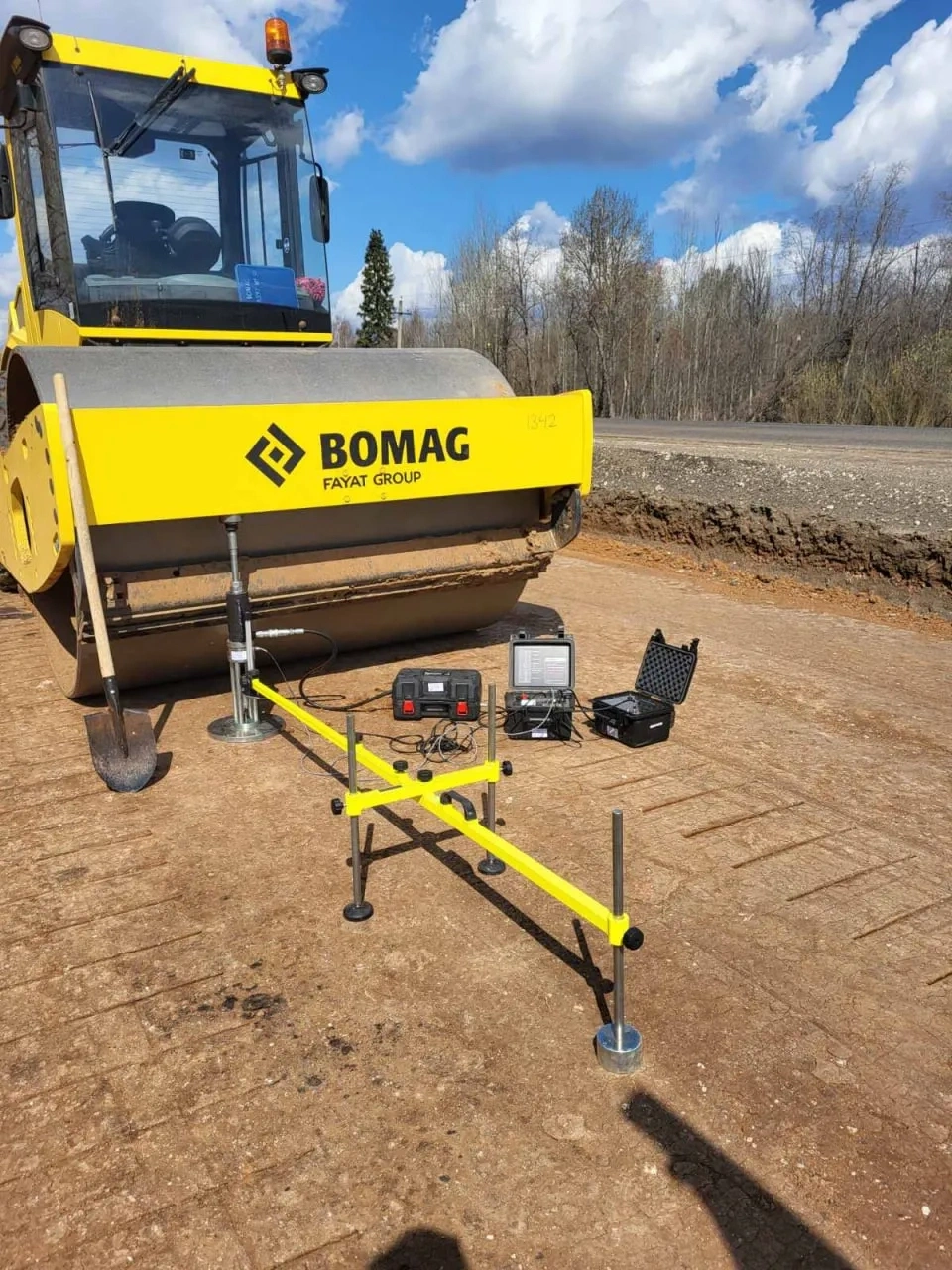

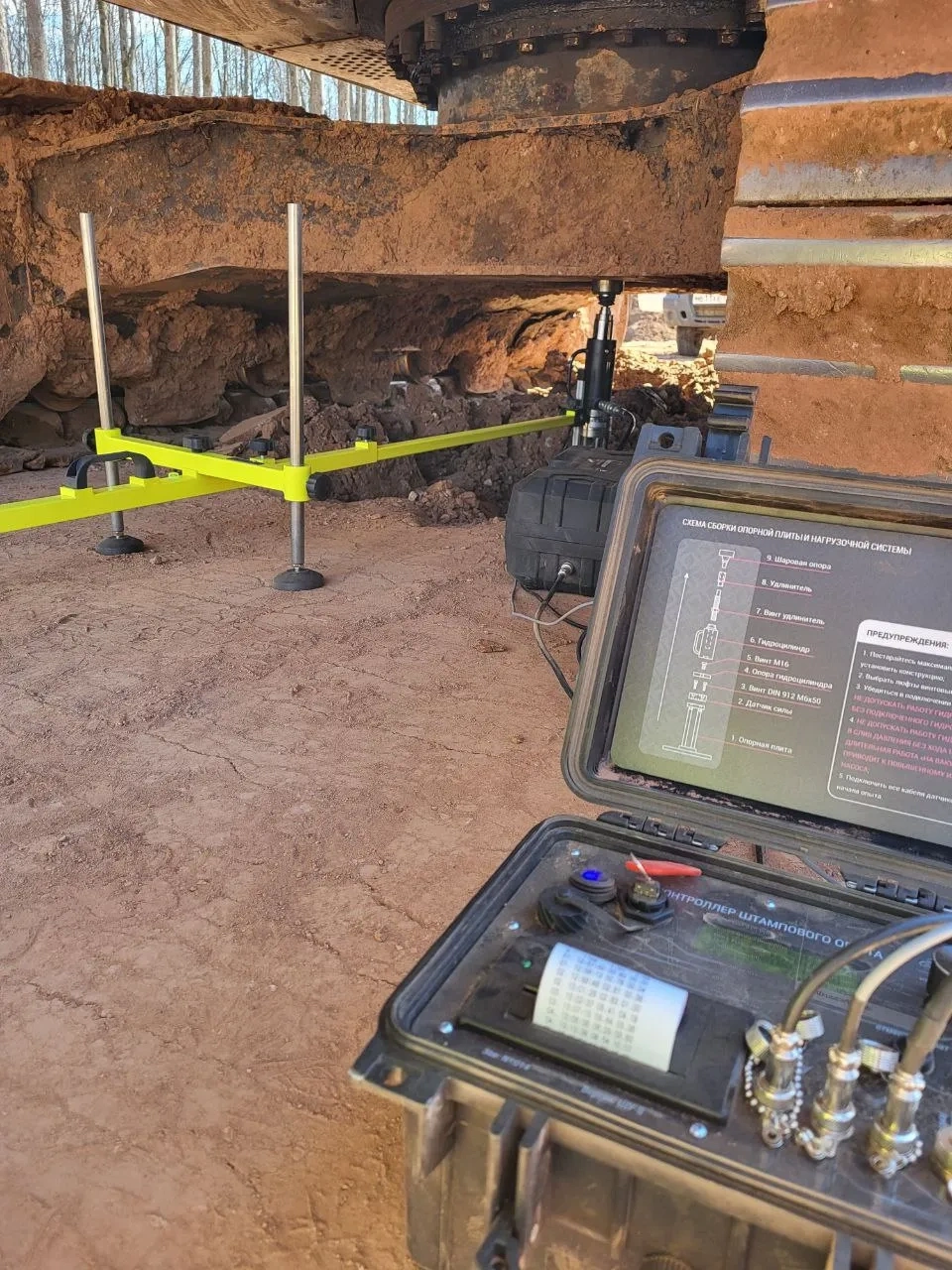

Место в методике: Площадку выравнивают, устанавливают штамп и независимую измерительную раму, создают предварительную и ступенчатую нагрузку, выдерживают каждую ступень и регистрируют осадку. После разгрузки рассчитывают предусмотренные методикой показатели.
Логика выбора: Упор-1 START подходит для базовой схемы до 50 кН с плитой 300 мм, если на объекте можно обеспечить достаточную и неподвижную реакцию.
Критическая ошибка: Опирать измерительную раму на зону, которая движется вместе со штампом или реакционным автомобилем. Тогда датчик фиксирует движение системы, а не только грунта.
Проверка при приёмке: Перед серией проверить реакцию, устойчивость балки, ноль и возврат датчика, удержание каждой ступени и отсутствие утечек. В протоколе сохранять исходные пары «нагрузка—осадка».
Зафиксировать в КП и спецификации: Реакционную опору или автомобиль, состав гидравлики, плиту, диапазон датчиков, регистрацию данных, калибровку и методику испытаний.
