Цена по запросуУстановка ABCD для определения температуры растрескивания
Метод испытаний ABCD лучше моделирует поведение вяжущего в покрытии, чем метод BBR. Кольцо из инвара, с нулевым коэффициентом термического расширения, имитирует зерно заполнителя. Вокруг кольца в силиконовой форме находится образец вяжущего.
- Бренд: Айсберг
- Артикул: CN4116
- Комплектация и доступные исполнения уточняются перед заказом
Назначение
Метод испытаний ABCD лучше моделирует поведение вяжущего в покрытии, чем метод BBR. Кольцо из инвара, с нулевым коэффициентом термического расширения, имитирует зерно заполнителя. Вокруг кольца в силиконовой форме находится образец вяжущего.
Описание
Метод испытаний ABCD лучше моделирует поведение вяжущего в покрытии, чем метод BBR. Кольцо из инвара, с нулевым

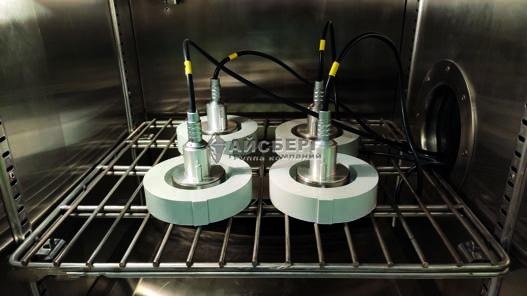

коэффициентом термического расширения, имитирует зерно заполнителя. Вокруг кольца в силиконовой форме находится образец вяжущего. При понижении температуры в камере с заданной скоростью, битум должен сжиматься, но этому препятствует инваровое кольцо, вследствие чего в образце возникает температурное напряжение. В какой-то момент происходит растрескивание кольца вяжущего в точке возникновения напряжения. В этот момент фиксируется температура и скачок энергии. В камере одновременно испытывают 4 образца вяжущего, состаренного RTFOT и PAV методами
Кольца устройства в сборе в соответствии с ГОСТ Р 58400.11-2019;
Силиконовые формы для заливки образцов в соответствии с ГОСТ Р 58400.11-2019;
Поворотный столик для заливки образцов;
Переносные платформы для установки силиконовых форм в камеру;
Силиконовая смазка;
Портативный компьютер (ноутбук);
Система сбора и обработки данных:
Температурный канал (точность 0,1 С);
Деформационный канал (точность 0,1 µɛ);
Специализированное программное обеспечение на русском языке:
Обеспечение записи данных в диапазоне от 10 Гц. до 1 раза 60 сек.;
График зависимости деформации от температуры в реальном времени;
Калибровка температурного канала по 5 точкам;
Функции масштабирования графика в реальном времени;
Функция «Курсор» позволяет получить данные температуры и деформации с графика в реальном времени, а так же в сохраненном отчете;
Программное обеспечение позволяет настраивать и формировать отчет о проведенном испытании: номер отчета, наименование материала, номер образца (проба), дата проведения испытания, оператор ФИО, количество каналов для построения отчета и т.д;
Комплект соединительных кабелей.
Питание 220В/50Гц, 3А
Итог
Установка ABCD для определения температуры растрескивания — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
Задача: Дорожной лаборатории нужно сравнивать вяжущие по температуре растрескивания в контролируемом охлаждении.
Место в методике: Подготовленное вяжущее заливают вокруг калиброванного кольца, образцы охлаждают по программе и регистрируют напряжение до образования трещины. Результатом является температура события для каждого из четырёх образцов.
Логика выбора: ABCD требует полного комплекта колец, форм, охлаждения и ПО, а также заранее заданного состояния вяжущего — исходного или после лабораторного старения.
Критическая ошибка: Пузырь, плохой контакт с кольцом или разная геометрия слоя создают локальный концентратор напряжений. Полученная температура будет свойством подготовки образца.
Проверка при приёмке: Проверить температурные каналы, размеры и чистоту колец, синхронность охлаждения и регистрацию момента трещины. На четырёх параллелях установить допустимый разброс до серийной работы.
Зафиксировать в КП и спецификации: Полный комплект колец и форм, климатическую или охлаждающую часть, подготовку после RTFOT/PAV, методику, ПО, калибровку и обучение.
