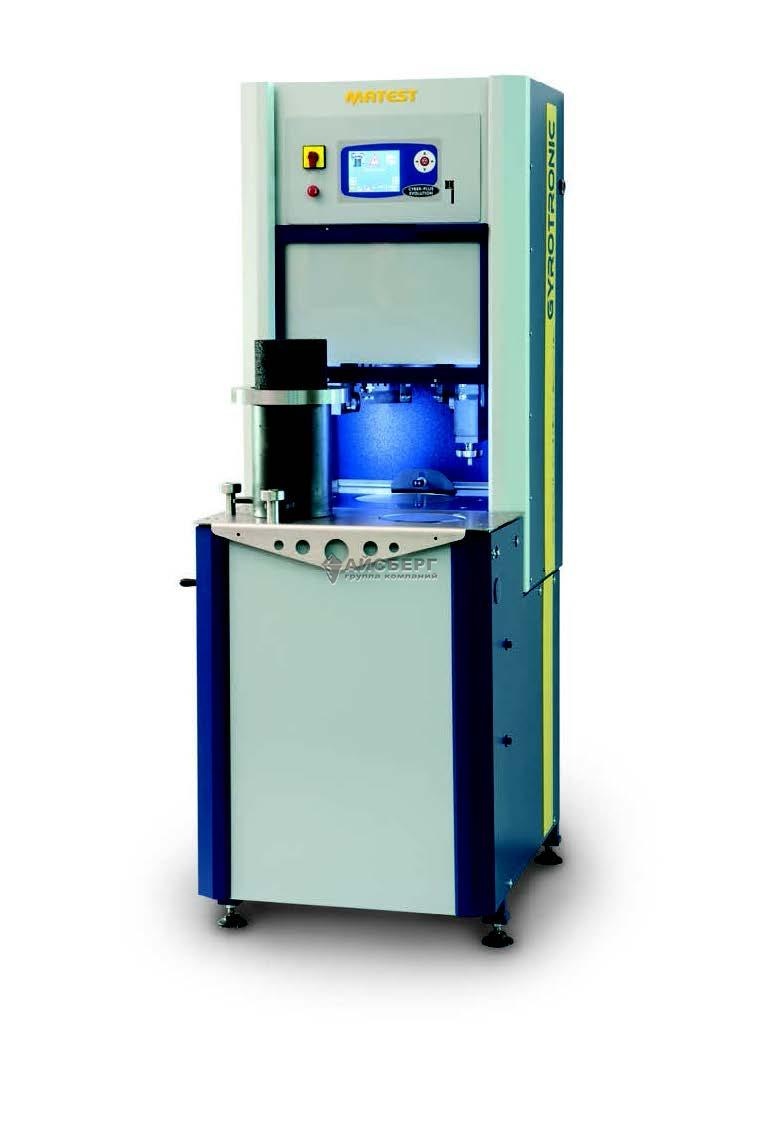

Механический вращательный уплотнитель (гиратор) используют для моделирования в лаборатории реальных условий уплотнения асфальтобетонной смеси дорожным катком.
По системе Суперпейв уплотнение на гираторе применяют для объемного проектирования и подбора оптимального состава смеси. На смесь одновременно воздействуют вращательно-сдвиговая и вертикальная нагрузка. Полученные образцы-цилиндры диаметром 100 мм или 150 мм затем используют для определения характеристик качества асфальтобетонной смеси.
Режим работы - полностью автоматический. Параметры уплотнения задаются со встроенного блока управления или внешнего ПК.
Выбор режимов уплотнения:
- До заданной высоты образца;
- До заданной плотности;
- По количеству вращений (гираций);
Для получения плоско-параллельных торцевых поверхностей образцов последний цикл гирации машина выполняет с нулевым углом вращения
Отображение в ходе испытания и фиксация в отчете следующих данных:
число оборотов, высота образца, угол вращения, прилагаемая нагрузка.
Главные особенности:
- Постоянство угла вращения для соответствия требованиям стандартов обеспечивает жесткая стальная рама
- Вертикальное нагружение производится электромеханическим приводом (без подачи сжатого воздуха)
- Встроенный блок управления имеет цветной сенсорный экран и операционную систему, аналогичную Windows для ПК
- Специальное программное обеспечение для сбора, обработки и сохранения данных на ПК
- Иконки на сенсорном экране позволяют легко настраивать параметры уплотнения, управлять работой гиратора, обрабатывать данные, строить графики и сохранять данные в файл
- Сохранение данных возможно через 2 USB порта и слот SD карты
Опционально на гираторный уплотнитель можно установить:
- автоматический выталкиватель для образцов
- встроенные весы или боковой столик для весов
- колеса для легкого передвижения по лаборатории
Технические данные | |
Размеры образцов: • диаметр • высота | 100 и 150 мм 0… 200 мм для обоих размеров |
Габариты форм: • внутренний диаметр • высота | 100 и 150 мм 250 мм для обеих форм |
Угол гираторного вращения (настраивается при изготовлении) | 0,82° по EN 1,16° по ASTM (ГОСТ Р58401.17-2019) |
Количество циклов гирации (регулируется) | 1... 5000 |
Скорость гираторного вращения (регулируется) | 5...60 рабочих циклов/мин (стандарт - 30 циклов/мин) |
Вертикальная нагрузка • на образцы D=150 мм (регулируется) • на образцы D=100 мм (регулируется) | 10... 900 кПa 23... 1500 кПa |
Электропитание | 230 В / 1200 Вт |
Габариты (ДШВ) | 640x500xh2200 мм |
Масса без опций | 300 кг |
