Коэффициент уплотнения грунта: определение, методы и нормативы

Что такое коэффициент уплотнения грунта

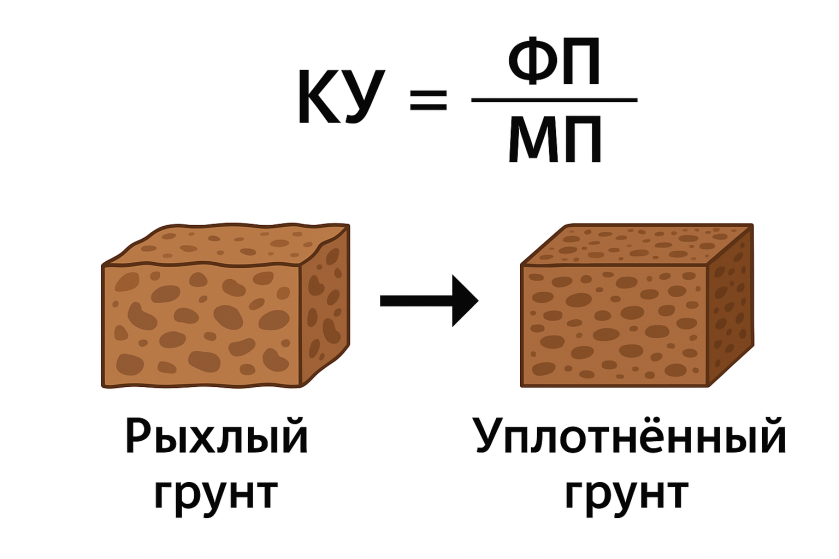

Коэффициент уплотнения грунта (КУ) — это отношение фактической плотности грунта в насыпи к его максимальной плотности, определённой в лаборатории при оптимальной влажности (ГОСТ 22733-2016).

Формула:

$$КУ = \frac{ФП}{МП}$$

где:

• ФП — фактическая плотность сухого грунта,

• МП — максимальная лабораторная плотность грунта.

Коэффициент уплотнения показывает, насколько эффективно был уплотнён грунт при строительстве. Например, при КУ = 0,93 фактическая плотность составляет 93% от максимально возможной.

Плотность грунта

Плотность грунта — важный показатель его физических свойств. Чем выше плотность, тем меньше пористость и выше прочность основания.

В строительной практике используют два показателя:

• Плотность грунта — физическая характеристика материала.

• Коэффициент уплотнения — показатель качества проведённого уплотнения.

Зачем контролировать коэффициент уплотнения

Уплотнение грунта обеспечивает:

• повышение несущей способности основания,

• устойчивость к деформациям,

• снижение сыпучести и водопроницаемости,

• долговечность дорожных и строительных конструкций.

Недостаточное уплотнение приводит к просадкам, трещинам и преждевременному разрушению сооружений. Поэтому контроль КУ — обязательный этап при возведении дорог, зданий, плотин и других объектов инфраструктуры.

Методы определения коэффициента уплотнения

1. Лабораторные методы

• Метод режущего кольца
  Применяется для мелкозернистых грунтов (фракции до 40 мм). Сущность метода — отбор пробы в кольцо известного объёма и определение её плотности.
  🔹 Недостаток — невозможность применения для крупнообломочных грунтов.

• Метод лунки (замещения объёма)
  Используется при содержании более 15% частиц >2 мм (ГОСТ 28514-90). В грунте выкапывается лунка, масса извлечённого материала определяется, а объём замещается жидкостью.
  🔹 Применим для крупнообломочных и мерзлых грунтов.

2. Полевые методы

• Динамический плотномер (легкий дефлектометр, например «ЗОРН», «Импульс-1Д»)
  Экспресс-метод определения динамического модуля упругости. Результаты выдаются мгновенно.
  🔹 Преимущества: высокая скорость.
  🔹 Недостатки: ограниченное применение на глинистых грунтах, требует корректировки по статическим испытаниям.

• Статический штамп
  Наиболее достоверный метод (ГОСТ Р 59866-2022, ГОСТ 20276.1-2020). На поверхность грунта устанавливается стальной диск («штамп») и производится ступенчатое нагружение. Рассчитываются:

  • модуль общей деформации Ev1,

  • модуль упругой деформации Ev2,

  • соотношение k = Ev2/Ev1,

  • модуль деформации E.
    🔹 Преимущества: высокая точность.
    🔹 Недостатки: трудоёмкость, одно испытание занимает до 40–60 минут.

• Метод прогибомера
  Измеряется упругий прогиб дорожной одежды под колесом гружёного автомобиля. Применяется для контроля дорожных покрытий (СП 78.13330.2012).
  🔹 Преимущества: позволяет оценить поведение покрытия в условиях, близких к реальной эксплуатации.

Нормативные требования

• СП 78.13330.2012 — рекомендуемый диапазон коэффициента уплотнения: 0,94–0,98.

• СП 45.13330.2012 — минимальное значение для безопасного строительства: 0,95.

• Конкретные показатели указываются в проектной и рабочей документации.

Вывод

Коэффициент уплотнения — ключевой параметр, определяющий надёжность основания под строительство.

• Для мелкозернистых грунтов используют метод режущего кольца.

• Для щебня и мерзлых грунтов — метод лунки.

• Для экспресс-контроля — динамические методы.

• Для максимально точной оценки — статический штамп.

• Для дорог — прогибомер.

Контроль коэффициента уплотнения позволяет предотвратить деформации, продлить срок службы сооружений и обеспечить их безопасность.
