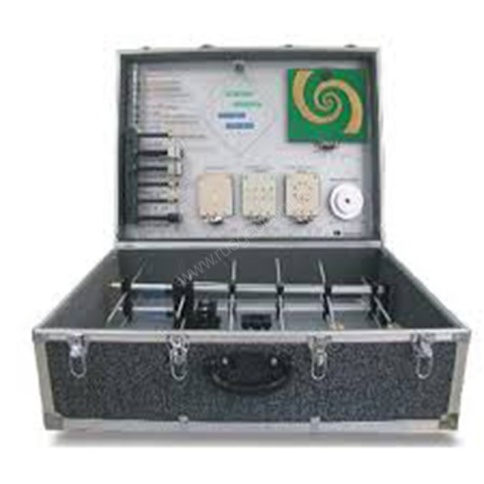

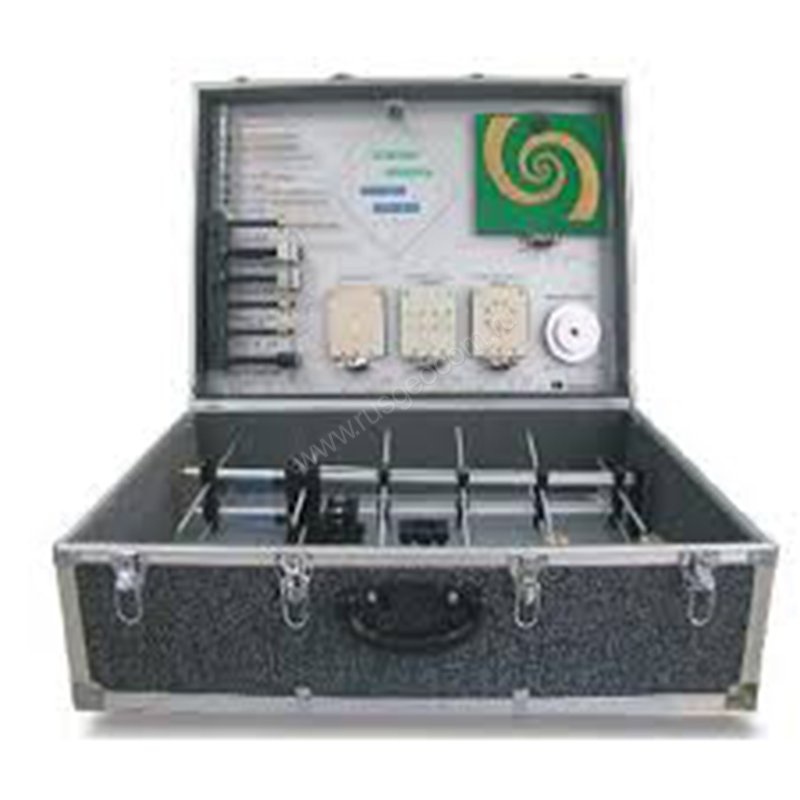

АКИП-9504 – обучающий радиокомплект

Назначение комплекта АКИП-9504

Радиокомплект для изучения параметров антенн АКИП-9504 включает в себя источник сигналов и поворотное устройство антенны. В зависимости от частоты излучения сигнала и приложения студенты имеют возможность исследовать различные типы антенн. Высокочастотный генератор обеспечивает излучение сигналов на частотах 500 МГц, 2ГГц и 10ГГц, а так же обеспечивает управление поворотным устройством, на котором закреплена антенна.

Так как комплект для изучения параметров антенн использует высокочастотные сигналы, то это так же позволяет проводить эксперименты и лабораторные работы по изучению распространения радиоволн в различных средах на разных частотах. Смена антенн различного типа производится легко, обеспечивая наглядность, доступность и удобство демонстрации.

Управляющее устройство радиокомплекта АКИП-9504

Управляющее ВЧ устройство представляет собой моноблочный контроллер, который позволяет формировать выходной ВЧ сигнал с частотами 500 МГц (с плавной регулировкой полосы частот в диапазоне 300 МГц), 2 ГГц (с плавной регулировкой полосы частот в диапазоне 350 МГц) и 10 ГГц.

Котроллер имеет встроенный измеритель ВЧ мощности, позволяющий измерять мощность модулированных сигналов (частота модуляции 1 кГц). Так же ВЧ устройство позволяет управлять поворотным устройством, на котором закреплена антенна. Поворот антенны осуществляется с дискретностью 1, 5 или 10 градусов.

Преимущества радиокомплекта АКИП-9504

Обучающий радиокомплект АКИП-9504 обеспечивает системное освоение базовых принципов генерации и распространения радиоволн, способствует глубокому пониманию учащимися физических явлений.

Радиокомплект АКИП-9504 использует модульный принцип для формирования экспериментов в процессе обучения и радиомоделирования, что обеспечивает гибкие возможности сборки различных схем.

При этом оборудование может быть объединено на столе или в стенде, его легко переносить и транспортировать благодаря укладочному кейсу.

Комплект АКИП-9504 позволяет проникнуть в природу реальных волновых физических явлений, в сущность временных и частотных измерений. Приобщиться на практике к основам генерации и излучения радиочастотных сигналов, реализации устройств детектирования и приема сигналов (различные типы антенн, ВЧ/СВЧ блоки и устройства).

АКИП-9504 формирует устойчивые практические навыки моделирования устройств передачи, стимулирует успешное усвоение студентами учебного материала, закрепление полученных теоретических знаний в ходе натурных стендовых экспериментов.

Особенности комплекта АКИП-9504

Диапазон частот до 500 МГц, 2 и 10 ГГц

Базовым элементом является СВЧ- генератор, в составе набора: антенны + поворотное устройство + принадлежности

Встроенный измеритель ВЧ мощности

Микропроцессорный контроллер для управления поворотным устройством

Быстрая и легкая смена различных типов антенн для удобства и наглядности демонстрации

Инструкция включает примеры использования и теоретические основы распространения сигналов в ВЧ и СВЧ диапазоне
