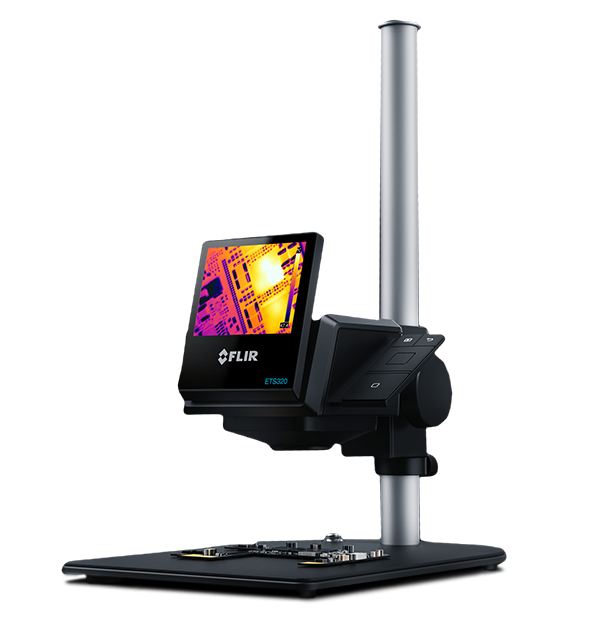

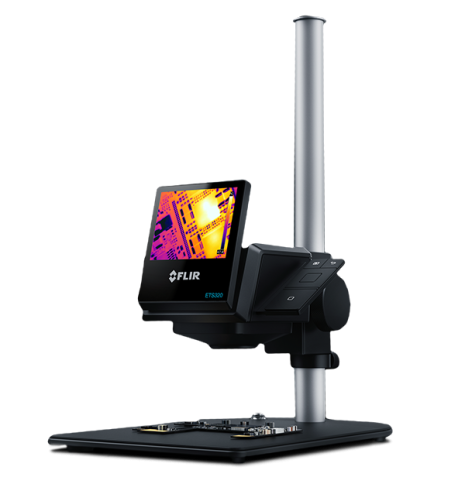

Цена по запросуFLIR ETS320 — тепловизор для диагностики электроники
FLIR ETS320 — тепловизор для диагностики электроники — профессиональное оборудование для теплового анализа печатных плат и электронных компонентов. Основные характеристики: ик разрешение: 320 х 240; тип детектора: Не охлаждаемый микроболометр; спектральный диапазон: 7.5 - 13.0 µm. Подходит для регулярного технического контроля и документирования результатов обследования.
- Интерфейс: USB Micro: передача данных на ПК и устройства Mac и с них
- Тип батареи: Литий-ионный аккумулятор, заряжаемый в камере
- Диапазон рабочих температур: От 10 ° C до 40 ° C
- Класс защиты: IP 40
- Частота кадров: 9 Гц
Назначение
FLIR ETS320 — тепловизор для диагностики электроники Тепловизионная система FLIR ETS320 - это доступное решение для сокращения времени тестирования. А также улучшения дизайна электронной платы и оценки устройств. Независимо от того, идет ли речь о НИОКР или тестировании продукта, тепло может быть важным индикатором того, как работает система.
Описание
FLIR ETS320 — тепловизор для диагностики электроники
Тепловизионная система FLIR ETS320 - это доступное решение для сокращения времени тестирования. А также улучшения дизайна электронной платы и оценки устройств. Независимо от того, идет ли речь о НИОКР или тестировании продукта, тепло может быть важным индикатором того, как работает система. Несомненно, ETS320 помогает инженерам и техникам-испытателям собирать точные и надежные данные за секунды и быстро их анализировать.\n\n Сократить время тестирования \n\nПрежде всего, FLIR ETS320 исключает догадки при тепловых испытаниях для быстрого обнаружения горячих точек и потенциальных точек отказа.\n\nВо-первых, достаточно чувствительный, чтобы обнаруживать температурные сдвиги менее 0,06 ° C.\nВо-вторых, широкий температурный диапазон от -20 ° C до 250 ° C для количественной оценки тепловыделения и тепловыделения.\nВ-тертьих, измеряет мелкие компоненты размером до 170 мкм на пиксель.\n\n Улучшение дизайна продукта \n\n Тепловизионная система способствует улучшению дизайна и сокращает время разработки продукта. Потому что обнаруживает недостатки конструкции, которые проявляются в виде нагрева.\n \n ИК-датчик 320 x 240 предлагает 76 800 точек бесконтактного измерения температуры;
\n Истинное поле зрения 45 ° для широкого первоначального сканирования для выявления потенциальных проблем;
\n Точность измерения ± 3 ° C способствует обеспечению качества и заводской приемке печатных плат.
\n \n Предназначен для лабораторных работ \n\nETS320 предназначен для лабораторных испытаний без помощи рук с упрощенными функциями. Прежде всего, они позволяют пользователям сосредоточиться на своей работе, а не на элементах управления камерой. Это возможно, благодаря креплению на опоре для быстрой и простой установки. Далее, четкий 3-дюймовый ЖК-дисплей обеспечивает немедленную тепловую обратную связь. А программное обеспечение FLIR Tools + обеспечивает мгновенный анализ, включая Time vs.\n\n Ключевые особенности: \n \n ИК-разрешение 320 x 240 (76800 пикселей)
\n Яркий 3-дюймовый ЖК-дисплей
\n Поле зрения 45 °
\n Точность измерения ± 3%
\n Записывает стандартные радиометрические файлы JPEG
\n Программное обеспечение FLIR Tools + в комплекте
\n
Назначение: тепловизионный контроль и промышленная диагностика. Характеристики и комплектация приведены по данным поставщика; перед заказом рекомендуется уточнить актуальную конфигурацию.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Интерфейс | USB Micro: передача данных на ПК и устройства Mac и с них |
| Тип батареи | Литий-ионный аккумулятор, заряжаемый в камере |
| Диапазон рабочих температур | От 10 ° C до 40 ° C |
| Класс защиты | IP 40 |
| Частота кадров | 9 Гц |
| Спектральный диапазон | 7.5 - 13.0 µm |
| Тип детектора | Не охлаждаемый микроболометр |
| Формат изображений | Стандартный радиометрический JPEG, 14-битные данные измерений включены |
| Таблица коэффициентов излучения | Таблица предварительно определенных материалов |
| Комплект поставки | Камера, крепление, подставка, блок питания, USB-кабель, программное обеспечение FLIR Tools + |
| Дисплей | 3-дюймовый цветной ЖК-дисплей с разрешением 320 x 240 пикселей |
| Точность | ± 3 ° C или ± 3% от показаний, для температуры окружающей среды от 10 ° C до 35 °C |
| ИК разрешение | 320 х 240 |
| Поле зрения (FOV) | 45° х 34° |
| Тепловая чувствительность/NETD | < 0.06°C |
| Диафрагменное число | 1,5 |
| Радиометрическое ИК-потоковое видео | Полная динамическая передача на ПК (FLIR Tools / Tools +) через USB |
| фиксированное расстояние фокусировки | 70 мм ± 10 мм |
| Размер пятна @ Мин. Фокус | 170 µm |
| Диапазон температуры объекта | От -20°C до 250°C |
| Спотметр | Центральное пятно |
| Коррекция коэффициента излучения | Переменная от 0,1 до 1,0 |
| Коррекция видимой отраженной температуры | Автоматически, на основе ввода отраженной температуры |
| Нерадиометрическое потоковое ИК-видео | Несжатое цветное видео через USB |
| Время работы от акб | Прибл. 4 часа при температуре окружающей среды 25 ° C (77 ° F) и стандартном использовании |
| Время зарядки | 2,5 часа до 90% емкости |
| Вес камеры, вкл. аккумулятор | 0.575 кг |
| Размер камеры (Д × Ш × В) | 22 x 15 x 30 см |
Итог
FLIR ETS320 — тепловизор для диагностики электроники — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
