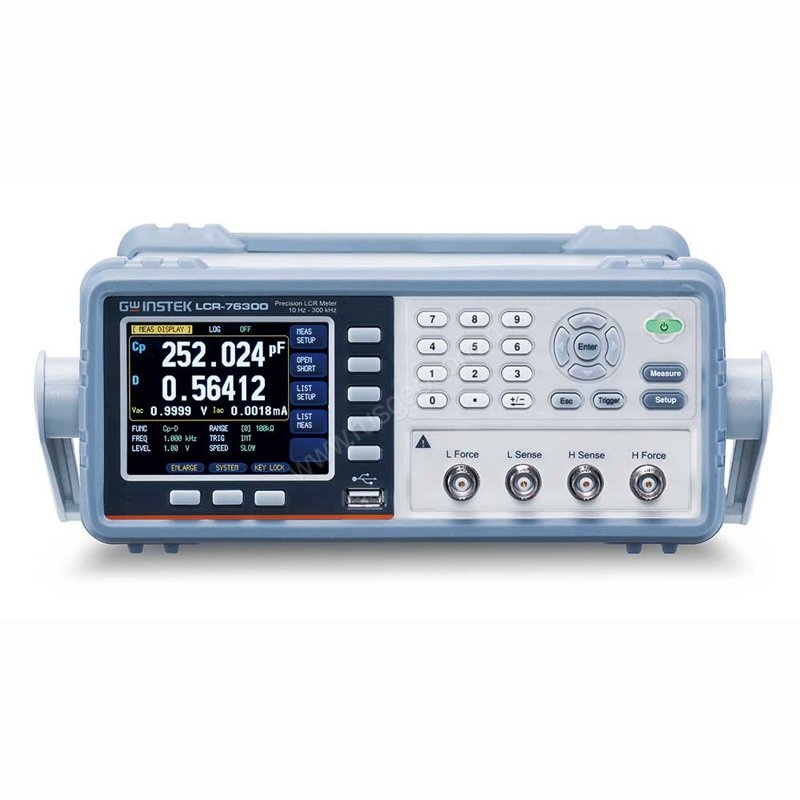

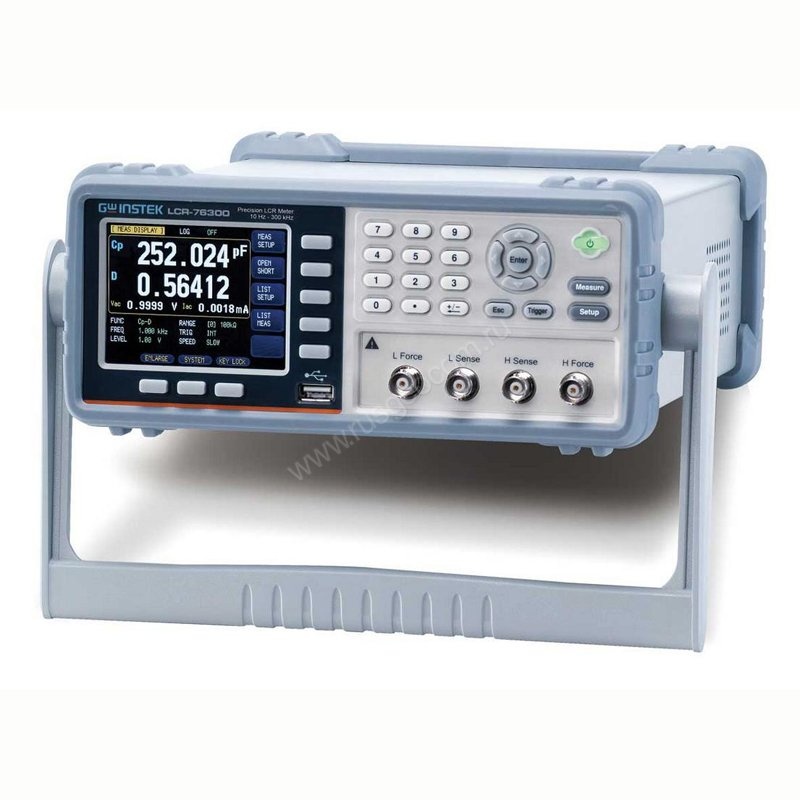

Цена по запросуGW Instek LCR-76300
Измеритель RLC GW Instek LCR-76300 - это инструмент высокой точности для измерения иммитанса с допустимой частотой сигнала до 300 кГц и достоверностью показаний до ±0,05 %. Используется при диагностики электроприборов, контроле качества и производственных тестах компонентов, а также в учебных лабораториях. Преимущества и особенности измерителя 3 скорости работы - 25, 100 и 333 мс Разрешение шкалы - 6 цифр 16 измеряемых комбинаций параметров с возможностью тестов по маске Функция ALC для работы…
- Диапазон частот: Не фиксированный
- Особенности: Интерфейс|Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей.
- Измеряемые параметры: комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазо
- Разрешение (R): 0,01 мОм
- Электрическая емкость (от): 0,01 нФ
Назначение
Измеритель RLC GW Instek LCR-76300 - это инструмент высокой точности для измерения иммитанса с допустимой частотой сигнала до 300 кГц и достоверностью показаний до ±0,05 %. Используется при диагностики электроприборов, контроле качества и производственных тестах компонентов, а также в учебных лабораториях. Преимущества и особенности измерителя 3 скорости работы - 25, 100 и 333 мс Разрешение шкалы - 6 цифр 16 измеряемых комбинаций параметров с возможностью тестов по маске Функция ALC для работы с керамическими конденсаторами Компенсация режимов КЗ и ХХ Цветной дисплей диагональю 3.5” с разрешением 320x240 пикселей Встроенная память на 10000 результатов и 10 профилей пользовательских настроек Подходит для установки на стеллаже или в стойке, размер корпуса 2U По умолчанию на экран RLC GW Instek LCR-76300 выводится измеряемая пара значений и 2 настраиваемых параметра для наблюдения.
Описание
Измеритель RLC GW Instek LCR-76300 - это инструмент высокой точности для измерения иммитанса с допустимой частотой сигнала до 300 кГц и достоверностью показаний до ±0,05 %. Используется при диагностики электроприборов, контроле качества и производственных тестах компонентов, а также в учебных лабораториях.
Преимущества и особенности измерителя
3 скорости работы - 25, 100 и 333 мс
Разрешение шкалы - 6 цифр
16 измеряемых комбинаций параметров с возможностью тестов по маске
Функция ALC для работы с керамическими конденсаторами
Компенсация режимов КЗ и ХХ
Цветной дисплей диагональю 3.5” с разрешением 320x240 пикселей
Встроенная память на 10000 результатов и 10 профилей пользовательских настроек
Подходит для установки на стеллаже или в стойке, размер корпуса 2U
По умолчанию на экран RLC GW Instek LCR-76300 выводится измеряемая пара значений и 2 настраиваемых параметра для наблюдения. При желании можно увеличить шрифт основной и дополнительной характеристик теста. Для детализированного изучения трендов показаний доступна настраиваемая функция автотеста-качания по 10 точкам. При проведении табличных проверок каждый шаг можно включать вручную или же доверить измерителю перебор точек.
В комплект поставки включена тестовая площадка LCR-06A типа “Кельвин” с 2 зажимами. Встроенный протокол калибровки может работать как во всем спектре частот, так и в конкретной точке, любое значение может служить тестовым сигналов. Работа упрощается, поскольку не нужно вносить корректировки в схему и менять настройки.
RLC GW Instek LCR-76300 встраивается в автоматизированные системы контроля и конвейерного производства с помощью разъема типа “Handler”, расположенного на задней стенке корпуса.
Этот измеритель RLC подключается к ПК через интерфейс RS-232C, при этом устройством можно управлять дистанционно командами на языке SCPI. Полученные данные можно перенести на ПК напрямую или с помощью флешки для последующей документации, построения диаграмм и анализа посредством комплектного ПО. Кроме того, в связке с компьютером доступна функция проведения тестов длинной до 1000 шагов с последующих построением графика зависимости.
Прибор включен реестр измерительных средств РФ. Купить измеритель RLC GW Instek LCR-76300, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Диапазон частот | Не фиксированный |
| Особенности | Интерфейс|Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей. |
| Измеряемые параметры | комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазо |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 0,01 нФ |
| Электрическая емкость (до) | 10 Ф |
| Разрешение (C) | 0,01 нФ |
| Частота тест сигнала | 10 Гц – 300 кГц |
| Уровень тест сигнала | 10 мВ – 2 В, 100 мкА – 20 мА |
| Индуктивность (от) | 0,01 мГн |
| Индуктивность (до) | 10 кГн |
| Разрешение (L) | 0,01 мГн |
| Погрешность | 0,05% |
Итог
GW Instek LCR-76300 — профессиональное решение, параметры которого следует выбирать под конкретную задачу. Перед заказом рекомендуется уточнить актуальную комплектацию, доступные исполнения, сроки поставки и необходимость поверки или дополнительной оснастки.
