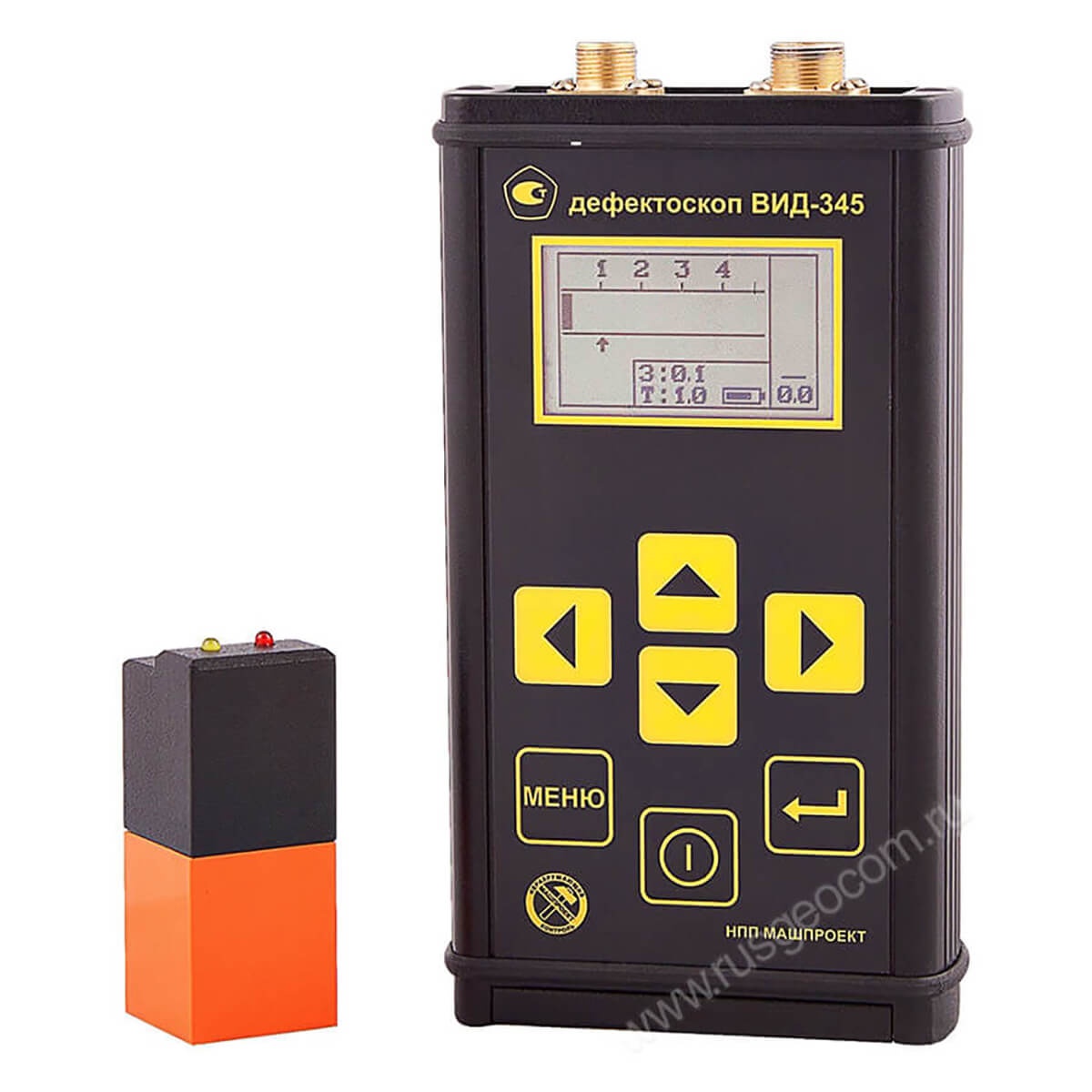

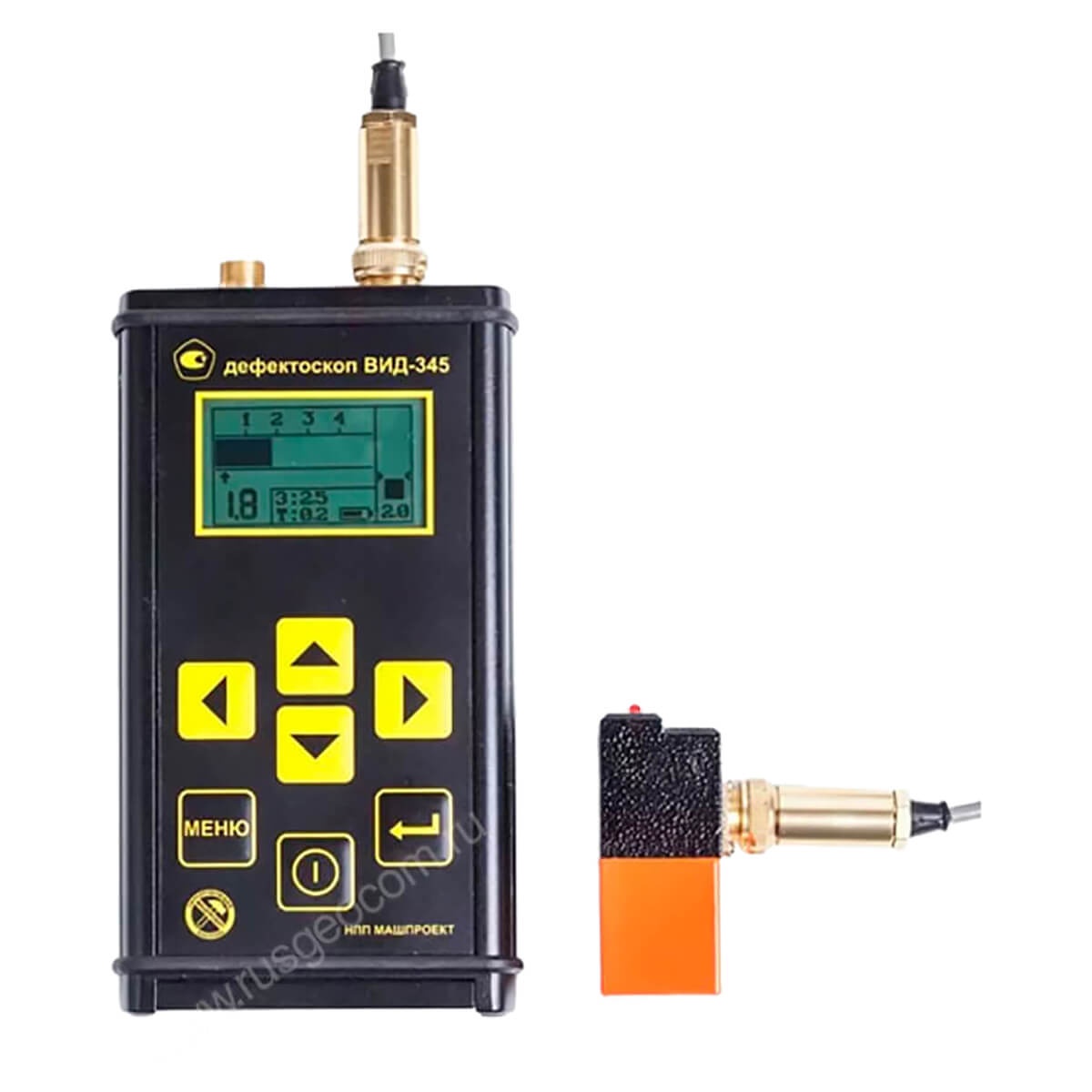

Магнитно-вихретоковый дефектоскоп ВИД-345

Магнитно-вихретоковый дефектоскоп ВИД-345 используется для локализации и измерения глубины трещин в деталях и конструкциях из металла. Также оборудование можно применять для замеров толщины изоляционных покрытий. Комбинация магнитного и вихретокового способов исследований позволяет обнаруживать дефекты на грубых, пораженных коррозией, влажных и грязных поверхностях без долгой предварительной подготовки, что ускоряет проведение измерений.

Коротко по сути

Диапазон рабочих температур: -15°С — + 40°С
Минимальная глубина выявляемой трещины: 0,2-0,5 мм
Минимальное раскрытие трещины: 0,05 мм
Минимальная длина выявляемой трещины: 5 мм
Диапазон определения глубины трещины: 0,3 – 5 мм

Назначение

Описание

Комбинация магнитного и вихретокового способов исследований позволяет обнаруживать дефекты на грубых, пораженных коррозией, влажных и грязных поверхностях без долгой предварительной подготовки, что ускоряет проведение измерений.

Типичные объекты контроля

Детали техники, станков, механизмов.

Промышленные металлоконструкции.

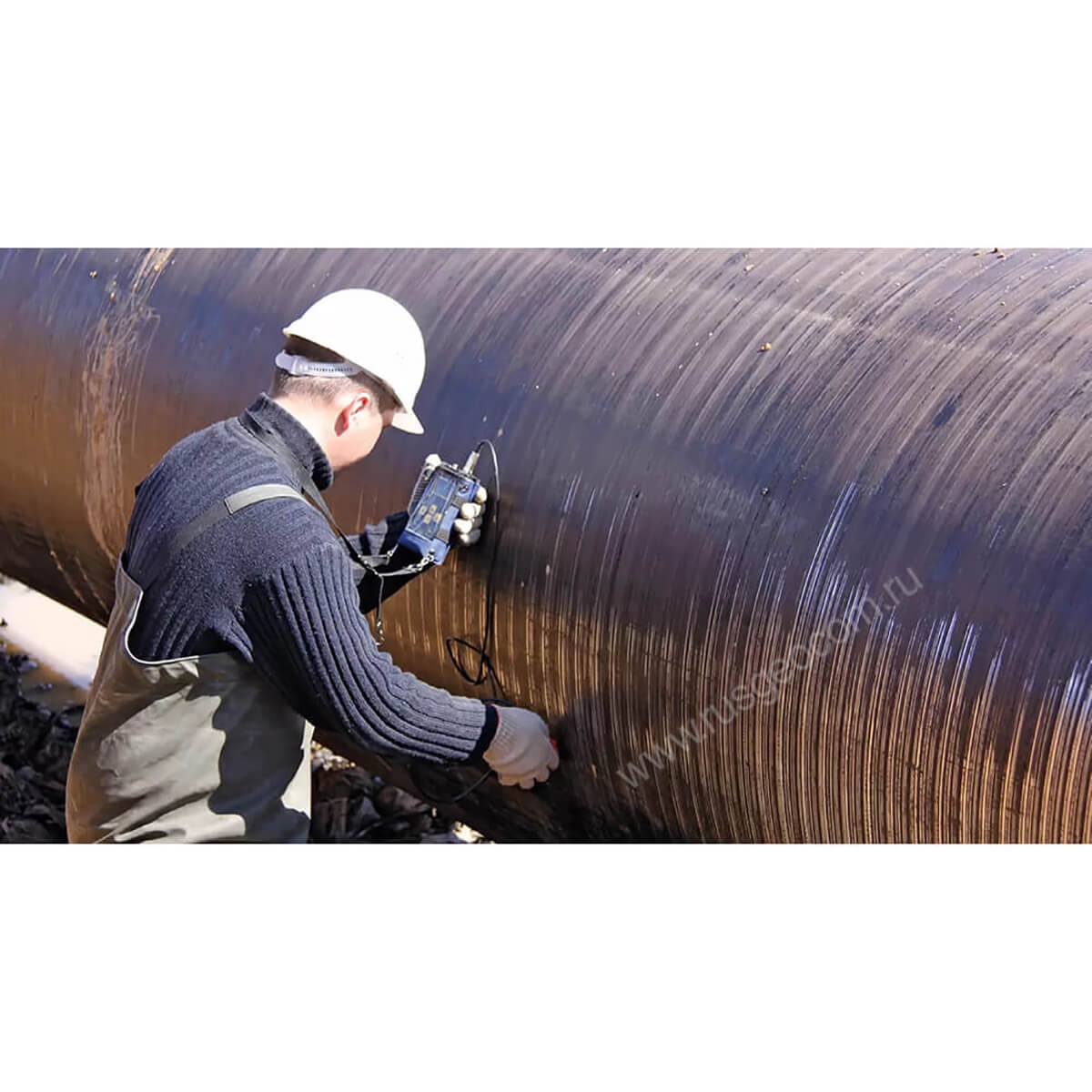

Трубы, нефте-газопроводы.

Резервуары (сосуды) под давлением.

Инфраструктурные объекты в электроэнергетике и др.

Особенности работы

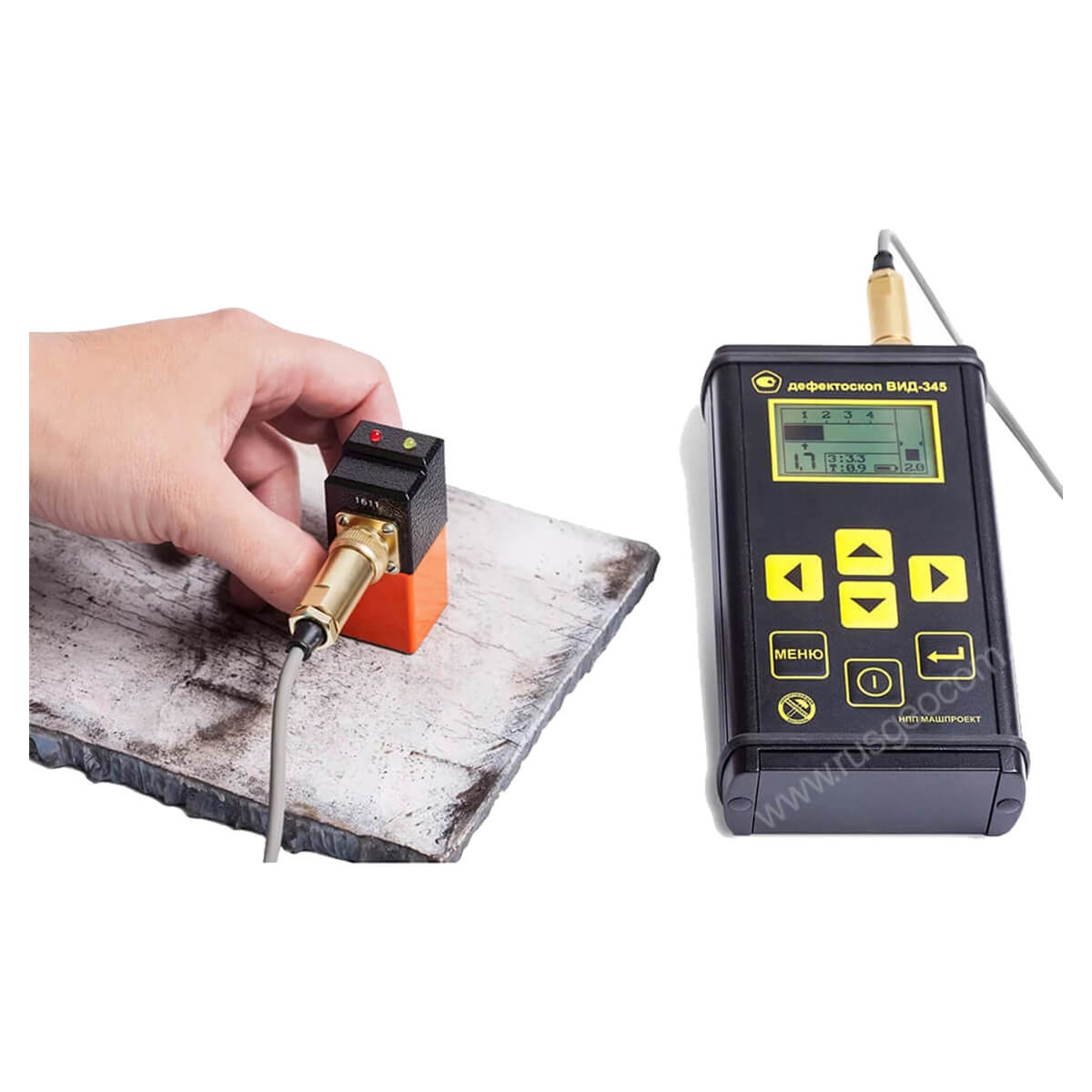

В процессе сканирования магнитно-вихретоковый дефектоскоп ВИД-345 автоматически проводит поиск трещин с параллельным измерением их глубины и определением толщины изоляционного слоя или очага коррозии. При этом оборудование может локализовать дефекты под покрытием толщиной до 10 мм.

Дефектоскоп для металлов позволяет превентивно обнаруживать проблемные места и принимать меры несмотря на то, что внешне конструкция выглядит исправной. Специалист может отрегулировать пороговые значения глубины трещин - актуальное решение для допускового тестирования.

Надежность

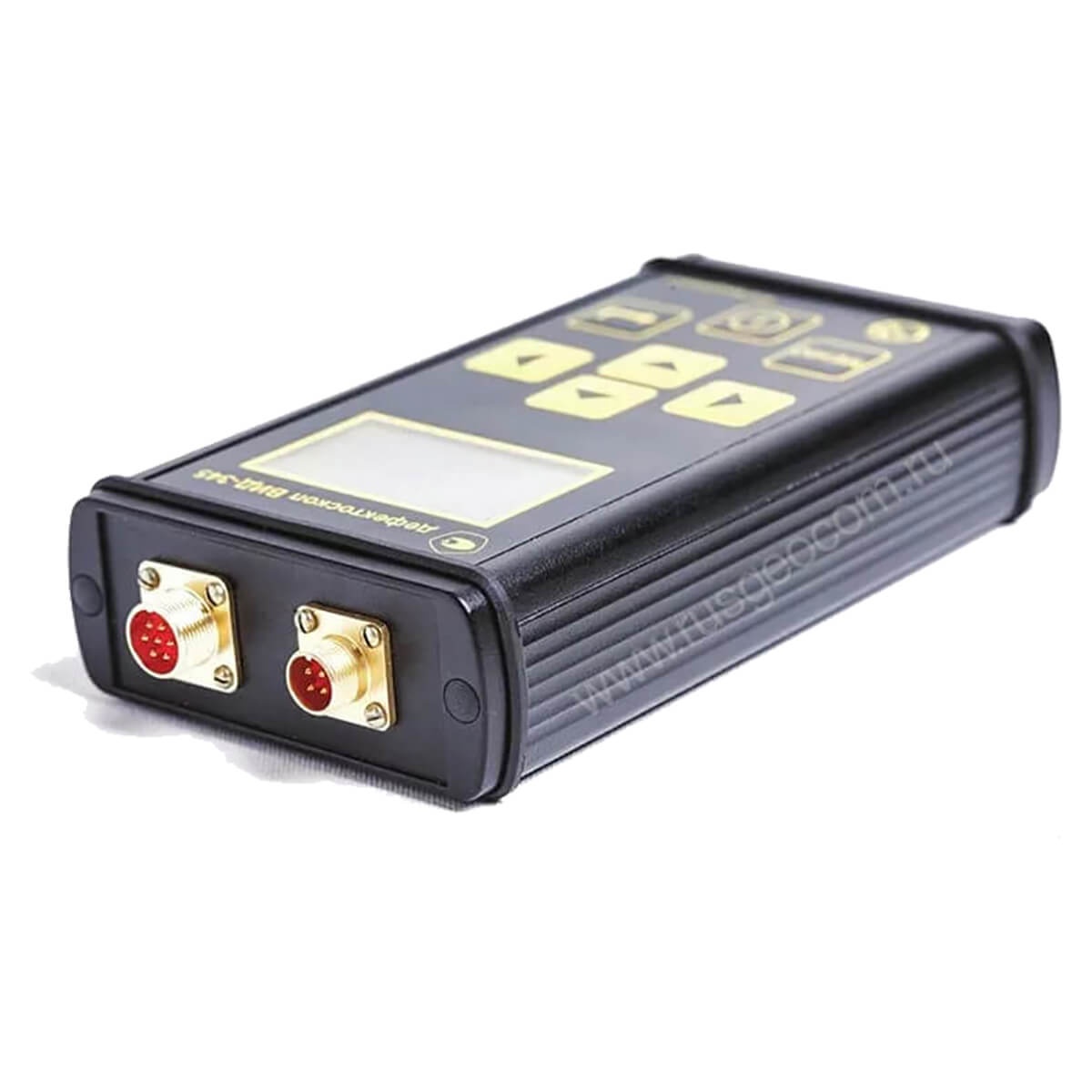

Ударопрочный корпус ВИД-345 выполнен из металла, а контактная поверхность датчика - из керамики, стойкой к истиранию. Комплект оборудования рассчитан для работу в жестких условиях современного производства и проведение исследований под открытым небом.

Сертификация

Модель включена в Госреестр СИ, ее можно поверить для документального подтверждения рабочих характеристик. Актуальное свидетельство о поверке позволяет использовать результаты измерений при составлении официальных документов - отчетов, актов, экспертиз.

Купить магнитно-вихретоковый дефектоскоп ВИД-345, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

Параметр	Значение
Диапазон рабочих температур	-15°С — + 40°С
Минимальная глубина выявляемой трещины	0,2-0,5 мм
Минимальное раскрытие трещины	0,05 мм
Минимальная длина выявляемой трещины	5 мм
Диапазон определения глубины трещины	0,3 – 5 мм
Погрешность определения глубины трещины	0,2 мм + 0,1h (где h – глубина)
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения	0 – 6 мм
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения	10 %
Максимальная толщина изоляции, позволяющая производить определение глубины трещины	10 мм
Материал корпуса электронного блока	металл
Материал датчика	корпус – металл контактная поверхность – высокопрочная керамика, стойкая к истиранию
Питание прибора	автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
Непрерывное время работы от аккумуляторов	до 10 ч.
Контроль разряда аккумуляторов	есть
Размеры электронного блока дефектоскопа	150 x 80 x 35 мм
Размеры штатного датчика “N-345”	25 x 25 x 60 мм

Итог

Магнитно-вихретоковый дефектоскоп ВИД-345 — профессиональное решение. Перед заказом уточните комплектацию и исполнение.
