Назначение

Схема состоит из корпуса , в верхней плите которого центрально в направляющей втулке вертикально перемещается шток с неподвижно закрепленным верхним роликом. Нижние ролики установлены в двух одинаковых опорных гнездах на расстоянии по центрам 100+0,15 мм. Для регулировки опорные гнезда перемещаются по винту гайками.

Описание

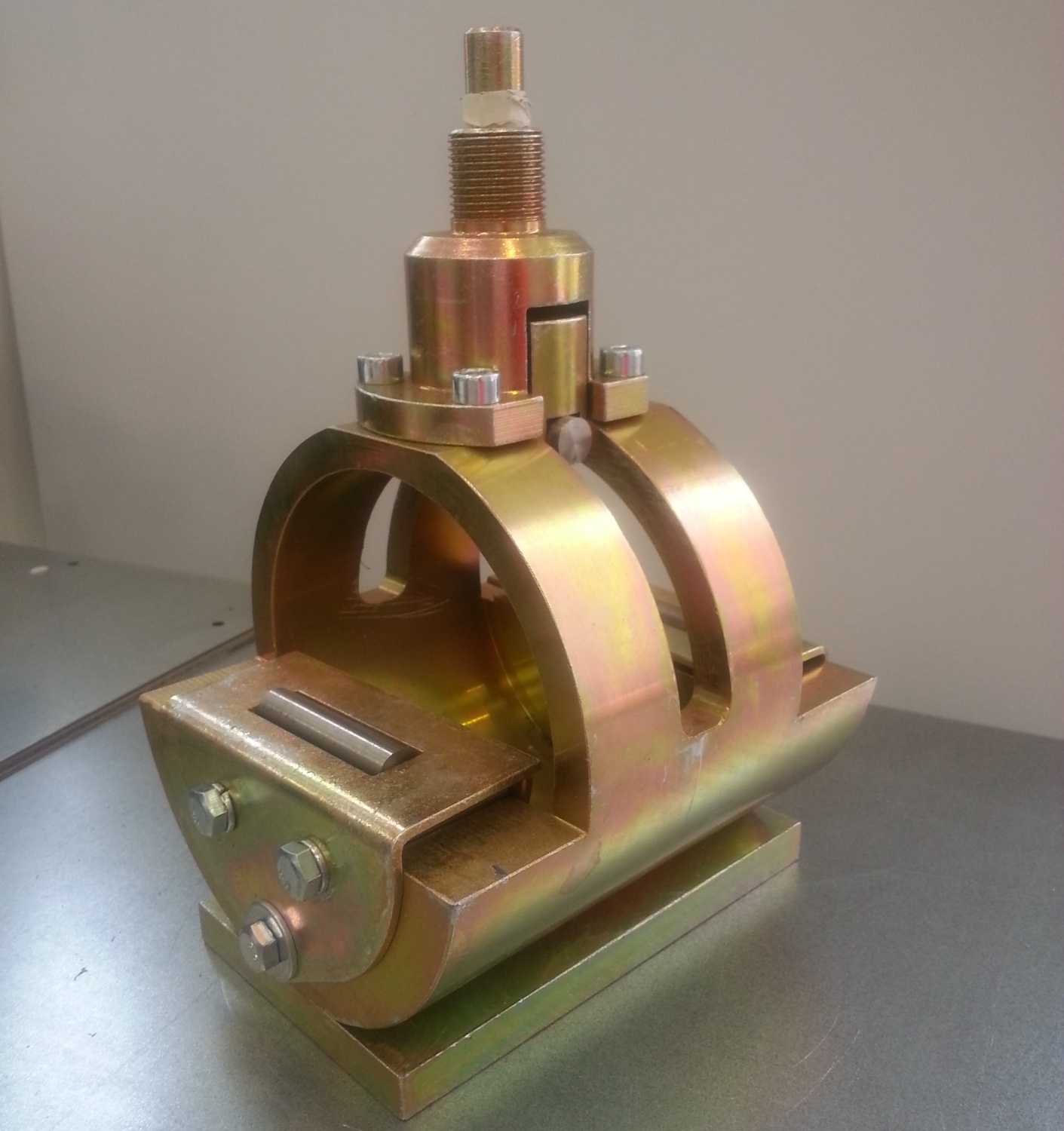

Схема состоит из корпуса , в верхней плите которого центрально в направляющей втулке вертикально перемещается шток с неподвижно закрепленным верхним роликом.

Нижние ролики установлены в двух одинаковых опорных гнездах на расстоянии по центрам 100+0,15 мм. Для регулировки опорные гнезда перемещаются по винту гайками.

Опорное гнездо состоит из ролика , сегмента , обоймы , роликов относительно горизонтальной оси , лежащей на нижней опорной плоскости образца и являющейся осью продольной симметрии. Такая конструкция опорного гнезда исключает косой изгиб, который может быть вызван неплоскостностью опорных поверхностей образца.

Для испытания образец балочки устанавливают симметрично на опорные гнезда , и опускают на него шток с верхним роликом . Далее приспособление вместе с установленным образцом центруют на плите испытательного пресса. Нагружение приспособления до разрушения образца проводят в соответствии с ГОСТ 310.4-81

КОМПЛЕКТ ПОСТАВКИ

Приспособление в комплекте — 1 экз.;

Паспорт — 1 экз.;

Сертификат о калибровке — 1 экз.;

Технические характеристики

Размер испытываемых цементных образцов, мм

40х40х160

Габаритные размеры приспособления, мм

190х60х200

Масса, кг, не более

4,9
